Серия GN 113.12

GN 113.12

Штифты с шариковыми фиксаторами из нержавеющей стали

с Г-образной ручкой, материал фиксатора № AISI 630

Штифты с шариковыми фиксаторами из нержавеющей стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 113.12 — Штифты с шариковыми фиксаторами из нержавеющей стали

Схемы

Схема GN 113.12

GN 113.12

Таблица моделей — Штифты с шариковыми фиксаторами из нержавеющей стали

Артикул
Вес (г) В корзину
GN 113.12-5-10 5 10 5.5 17.5 13.5 6 26.5 33 5 24 14
GN 113.12-5-15 5 15 5.5 17.5 13.5 6 26.5 33 5 24 14
GN 113.12-5-20 5 20 5.5 17.5 13.5 6 26.5 33 5 24 15
GN 113.12-5-25 5 25 5.5 17.5 13.5 6 26.5 33 5 24 16
GN 113.12-5-30 5 30 5.5 17.5 13.5 6 26.5 33 5 24 17
GN 113.12-5-35 5 35 5.5 17.5 13.5 6 26.5 33 5 24 17
GN 113.12-5-40 5 40 5.5 17.5 13.5 6 26.5 33 5 24 18
GN 113.12-5-45 5 45 5.5 17.5 13.5 6 26.5 33 5 24 18
GN 113.12-5-50 5 50 5.5 17.5 13.5 6 26.5 33 5 24 19
GN 113.12-5-60 5 60 5.5 17.5 13.5 6 26.5 33 5 24 20
GN 113.12-5-70 5 70 5.5 17.5 13.5 6 26.5 33 5 24 22
GN 113.12-5-80 5 80 5.5 17.5 13.5 6 26.5 33 5 24 23
GN 113.12-6-10 6 10 7 17.5 13.5 7 26.5 33 6 35 15
GN 113.12-6-15 6 15 7 17.5 13.5 7 26.5 33 6 35 16
GN 113.12-6-20 6 20 7 17.5 13.5 7 26.5 33 6 35 16
GN 113.12-6-25 6 25 7 17.5 13.5 7 26.5 33 6 35 17
GN 113.12-6-30 6 30 7 17.5 13.5 7 26.5 33 6 35 18
GN 113.12-6-35 6 35 7 17.5 13.5 7 26.5 33 6 35 20
GN 113.12-6-40 6 40 7 17.5 13.5 7 26.5 33 6 35 21
GN 113.12-6-45 6 45 7 17.5 13.5 7 26.5 33 6 35 22
GN 113.12-6-50 6 50 7 17.5 13.5 7 26.5 33 6 35 23
GN 113.12-6-60 6 60 7 17.5 13.5 7 26.5 33 6 35 24
GN 113.12-6-70 6 70 7 17.5 13.5 7 26.5 33 6 35 26
GN 113.12-6-80 6 80 7 17.5 13.5 7 26.5 33 6 35 28
GN 113.12-8-10 8 10 9.5 23 18 8.2 34 43.5 8 63 36
GN 113.12-8-15 8 15 9.5 23 18 8.2 34 43.5 8 63 38
GN 113.12-8-20 8 20 9.5 23 18 8.2 34 43.5 8 63 40
GN 113.12-8-25 8 25 9.5 23 18 8.2 34 43.5 8 63 41
GN 113.12-8-30 8 30 9.5 23 18 8.2 34 43.5 8 63 44
GN 113.12-8-35 8 35 9.5 23 18 8.2 34 43.5 8 63 46
GN 113.12-8-40 8 40 9.5 23 18 8.2 34 43.5 8 63 47
GN 113.12-8-45 8 45 9.5 23 18 8.2 34 43.5 8 63 49
GN 113.12-8-50 8 50 9.5 23 18 8.2 34 43.5 8 63 51
GN 113.12-8-60 8 60 9.5 23 18 8.2 34 43.5 8 63 54
GN 113.12-8-70 8 70 9.5 23 18 8.2 34 43.5 8 63 58
GN 113.12-8-80 8 80 9.5 23 18 8.2 34 43.5 8 63 62
GN 113.12-8-90 8 90 9.5 23 18 8.2 34 43.5 8 63 65
GN 113.12-8-100 8 100 9.5 23 18 8.2 34 43.5 8 63 69
GN 113.12-10-15 10 15 12 23 18 9.6 34 43.5 10 100 43
GN 113.12-10-20 10 20 12 23 18 9.6 34 43.5 10 100 47
GN 113.12-10-25 10 25 12 23 18 9.6 34 43.5 10 100 49
GN 113.12-10-30 10 30 12 23 18 9.6 34 43.5 10 100 53
GN 113.12-10-35 10 35 12 23 18 9.6 34 43.5 10 100 55
GN 113.12-10-40 10 40 12 23 18 9.6 34 43.5 10 100 58
GN 113.12-10-45 10 45 12 23 18 9.6 34 43.5 10 100 61
GN 113.12-10-50 10 50 12 23 18 9.6 34 43.5 10 100 64
GN 113.12-10-60 10 60 12 23 18 9.6 34 43.5 10 100 70
GN 113.12-10-70 10 70 12 23 18 9.6 34 43.5 10 100 75
GN 113.12-10-80 10 80 12 23 18 9.6 34 43.5 10 100 81
GN 113.12-10-90 10 90 12 23 18 9.6 34 43.5 10 100 87
GN 113.12-10-100 10 100 12 23 18 9.6 34 43.5 10 100 93
GN 113.12-10-110 10 110 12 23 18 9.6 34 43.5 10 100 99
GN 113.12-10-120 10 120 12 23 18 9.6 34 43.5 10 100 105
GN 113.12-12-20 12 20 14.5 30.5 24 10.6 40.5 58 12 144 93
GN 113.12-12-25 12 25 14.5 30.5 24 10.6 40.5 58 12 144 98
GN 113.12-12-30 12 30 14.5 30.5 24 10.6 40.5 58 12 144 102
GN 113.12-12-35 12 35 14.5 30.5 24 10.6 40.5 58 12 144 107
GN 113.12-12-40 12 40 14.5 30.5 24 10.6 40.5 58 12 144 111
GN 113.12-12-45 12 45 14.5 30.5 24 10.6 40.5 58 12 144 115
GN 113.12-12-50 12 50 14.5 30.5 24 10.6 40.5 58 12 144 119
GN 113.12-12-60 12 60 14.5 30.5 24 10.6 40.5 58 12 144 128
GN 113.12-12-70 12 70 14.5 30.5 24 10.6 40.5 58 12 144 136
GN 113.12-12-80 12 80 14.5 30.5 24 10.6 40.5 58 12 144 145
GN 113.12-12-90 12 90 14.5 30.5 24 10.6 40.5 58 12 144 153
GN 113.12-12-100 12 100 14.5 30.5 24 10.6 40.5 58 12 144 161
GN 113.12-12-110 12 110 14.5 30.5 24 10.6 40.5 58 12 144 170
GN 113.12-12-120 12 120 14.5 30.5 24 10.6 40.5 58 12 144 179
GN 113.12-16-30 16 30 19 30.5 24 14 40.5 58 16 257 134
GN 113.12-16-35 16 35 19 30.5 24 14 40.5 58 16 257 142
GN 113.12-16-40 16 40 19 30.5 24 14 40.5 58 16 257 150
GN 113.12-16-45 16 45 19 30.5 24 14 40.5 58 16 257 157
GN 113.12-16-50 16 50 19 30.5 24 14 40.5 58 16 257 170
GN 113.12-16-60 16 60 19 30.5 24 14 40.5 58 16 257 180
GN 113.12-16-70 16 70 19 30.5 24 14 40.5 58 16 257 196
GN 113.12-16-80 16 80 19 30.5 24 14 40.5 58 16 257 210
GN 113.12-16-90 16 90 19 30.5 24 14 40.5 58 16 257 230
GN 113.12-16-100 16 100 19 30.5 24 14 40.5 58 16 257 246
GN 113.12-16-110 16 110 19 30.5 24 14 40.5 58 16 257 262
GN 113.12-16-120 16 120 19 30.5 24 14 40.5 58 16 257 277
GN 113.12-16-130 16 130 19 30.5 24 14 40.5 58 16 257 293
GN 113.12-16-140 16 140 19 30.5 24 14 40.5 58 16 257 309
GN 113.12-16-150 16 150 19 30.5 24 14 40.5 58 16 257 324
GN 113.12-20-50 20 50 25 40.5 33 20.5 51.5 72.5 20 403 330
GN 113.12-20-60 20 60 25 40.5 33 20.5 51.5 72.5 20 403 348
GN 113.12-20-70 20 70 25 40.5 33 20.5 51.5 72.5 20 403 378
GN 113.12-20-80 20 80 25 40.5 33 20.5 51.5 72.5 20 403 397
GN 113.12-20-90 20 90 25 40.5 33 20.5 51.5 72.5 20 403 427
GN 113.12-20-100 20 100 25 40.5 33 20.5 51.5 72.5 20 403 248
GN 113.12-20-110 20 110 25 40.5 33 20.5 51.5 72.5 20 403 445
GN 113.12-20-120 20 120 25 40.5 33 20.5 51.5 72.5 20 403 475
GN 113.12-20-130 20 130 25 40.5 33 20.5 51.5 72.5 20 403 524
GN 113.12-20-140 20 140 25 40.5 33 20.5 51.5 72.5 20 403 547
GN 113.12-20-150 20 150 25 40.5 33 20.5 51.5 72.5 20 403 572
GN 113.12-25-50 25 50 30.8 40.5 33 22 51.5 72.5 25 631 428
GN 113.12-25-60 25 60 30.8 40.5 33 22 51.5 72.5 25 631 466
GN 113.12-25-70 25 70 30.8 40.5 33 22 51.5 72.5 25 631 504
GN 113.12-25-80 25 80 30.8 40.5 33 22 51.5 72.5 25 631 540
GN 113.12-25-90 25 90 30.8 40.5 33 22 51.5 72.5 25 631 581
GN 113.12-25-100 25 100 30.8 40.5 33 22 51.5 72.5 25 631 618
GN 113.12-25-110 25 110 30.8 40.5 33 22 51.5 72.5 25 631 657
GN 113.12-25-120 25 120 30.8 40.5 33 22 51.5 72.5 25 631 695
GN 113.12-25-130 25 130 30.8 40.5 33 22 51.5 72.5 25 631 733
GN 113.12-25-140 25 140 30.8 40.5 33 22 51.5 72.5 25 631 770
GN 113.12-25-150 25 150 30.8 40.5 33 22 51.5 72.5 25 631 810
3D-модель Технические данные (PDF)

Характеристики

Штифт

Нержавеющая сталь AISI 630

дисперсионноупрочнённая сталь

Г-образная ручка

Пластик (Полиамид ПА), черный цвет

термостойкость до 80 °C

Шарики

Нержавеющая сталь AISI 420C

пружина

Нержавеющая сталь, немецкий материал № 14565

Информация

Штифты со сферической головкой из нержавеющей стали GN 113.12 применяются для быстрого крепления, соединения и фиксации различных деталей и заготовок. Типовая область применения – установочные штифты, которые часто необходимо демонтировать и устанавливать вновь.

После нажатия пружинной кнопки оба шариковых фиксатора будут разблокированы, а после отпускания – снова заблокированы.

Штифты со сферической головкой GN 113.12 имеют очень высокий уровень рабочей нагрузки и изготавливаются из высокопрочной износостойкой закаленной нержавеющей стали.

Аксессуары

  • Шариковые цепи GN 111
  • Шариковые цепи из нержавеющей стали GN 111.5
  • Удерживающие тросы GN 111.2
  • Спиральные удерживающие тросы GN 111.4

Техническая информация

Вопрос о продукции

Спросите о серии GN 113.12 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

GN 113.1 — Штифты с шариковыми фиксаторами из нержавеющей стали

GN 113.1

Штифты с шариковыми фиксаторами из нержавеющей стали

с компенсацией зажимной длины

Штифты с шариковыми фиксаторами из нержавеющей стали
GN 113.10 — Штифты с шариковыми фиксаторами

GN 113.10

Штифты с шариковыми фиксаторами

Штифт из нержавеющей стали AISI 630

Штифты с шариковыми фиксаторами
GN 113.11 — Штифты с шариковыми фиксаторами из нержавеющей стали

GN 113.11

Штифты с шариковыми фиксаторами из нержавеющей стали

с Г-образной ручкой, материал фиксатора № AISI 303

Штифты с шариковыми фиксаторами из нержавеющей стали
GN 113.20-L — Штифты с шариковыми фиксаторами

GN 113.20-L

Штифты с шариковыми фиксаторами

Нержавеющая сталь, ручка из алюминия

С Г-образной ручкой
GN 113.20-P — Штифты с шариковыми фиксаторами

GN 113.20-P

Штифты с шариковыми фиксаторами

Нержавеющая сталь, ручка из алюминия

С грибовидной ручкой
GN 113.20-T — Штифты с шариковыми фиксаторами

GN 113.20-T

Штифты с шариковыми фиксаторами

Нержавеющая сталь, ручка из алюминия

С Т-образной ручкой
GN 113.3 — Штифты с шариковыми фиксаторами из нержавеющей стали

GN 113.3

Штифты с шариковыми фиксаторами из нержавеющей стали

AISI 303, с углублением для захвата

Штифты с шариковыми фиксаторами из нержавеющей стали
GN 113.30-L — Штифты с шариковыми фиксаторами

GN 113.30-L

Штифты с шариковыми фиксаторами

Титан

с Г-образной ручкой

Артикул модели

GN 113.12 — Штифты с шариковыми фиксаторами из нержавеющей стали

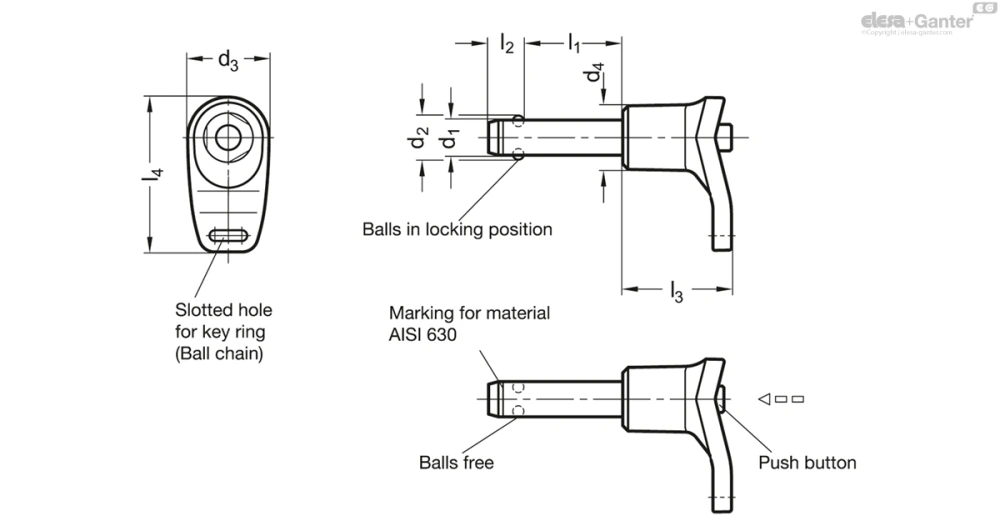

Чертёж GN 113.12
