Серия GN 113.1
GN 113.1
Штифты с шариковыми фиксаторами из нержавеющей стали
с компенсацией зажимной длины
Штифты с шариковыми фиксаторами из нержавеющей стали
Изображения

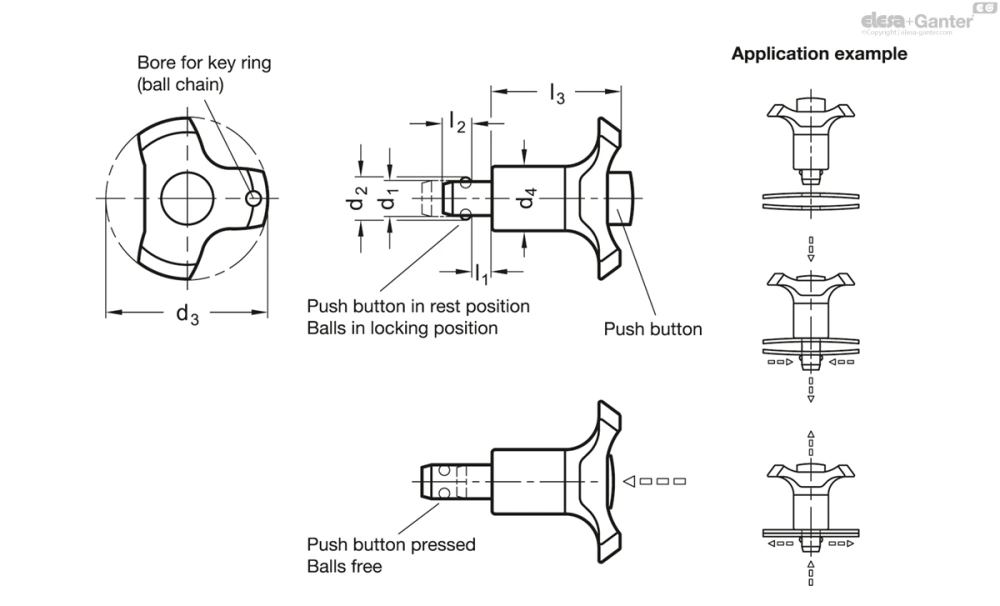

Схемы
GN 113.1
Таблица моделей — Штифты с шариковыми фиксаторами из нержавеющей стали
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 113.1-6-0 | 6 | 5 | 0 | 7 | 38 | 17.5 | 5 | 30 | 6 | 16 | 22 | |
| GN 113.1-6-5 | 6 | 10 | 5 | 7 | 38 | 17.5 | 5 | 30 | 6 | 18 | 23 | |
| GN 113.1-8-0 | 8 | 5 | 0 | 9.5 | 38 | 17.5 | 6.5 | 30 | 8 | 16 | 24 | |
| GN 113.1-8-5 | 8 | 10 | 5 | 9.5 | 38 | 17.5 | 6.5 | 30 | 8 | 18 | 26 | |
| GN 113.1-10-0 | 10 | 5 | 0 | 12 | 47 | 23 | 8.7 | 36 | 10 | 21 | 48 | |
| GN 113.1-10-5 | 10 | 10 | 5 | 12 | 47 | 23 | 8.7 | 36 | 10 | 23 | 51 | |
| GN 113.1-12-0 | 12 | 5 | 0 | 14 | 47 | 23 | 9.4 | 36 | 12 | 21 | 51 | |
| GN 113.1-12-5 | 12 | 10 | 5 | 14 | 47 | 23 | 9.4 | 36 | 12 | 23 | 55 |
Характеристики
Ось
Нержавеющая сталь AISI 303
Рукоятка
Пластик (полиамид PA)
- чёрно-серый цвет / красный цвет
- термостойкость до 80 °C
Шариковые фиксаторы
Нержавеющая сталь AISI 420C
пружина
Нержавеющая сталь AISI 631
Информация
Штифты с шариковыми фиксаторами GN 113.1 из нержавеющей стали используются для быстрого зажима, в том числе для безлюфтового зажима тонких элементов, когда требуется частый зажим и разжатие. Стандартное применение: выравнивание и крепление листового металла во время процесса сварки.
При нажатии на пружинную кнопку штифт выдвигается на длину l2, освобождая два шариковых фиксатора.
Аксессуары
Техническая информация
Вопрос о продукции
Спросите о серии GN 113.1 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
