Серия GN 113.3

GN 113.3

Штифты с шариковыми фиксаторами из нержавеющей стали

AISI 303, с углублением для захвата

Штифты с шариковыми фиксаторами из нержавеющей стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 113.3 — Штифты с шариковыми фиксаторами из нержавеющей стали

Схемы

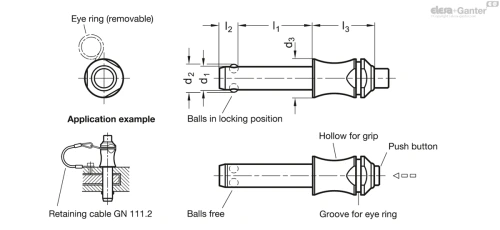

Схема GN 113.3

GN 113.3

Таблица моделей — Штифты с шариковыми фиксаторами из нержавеющей стали

Артикул
Вес (г) В корзину
GN 113.3-5-10 5 5 10 10 5.5 10 6 6 22 5 14 14 12
GN 113.3-5-15 5 5 15 15 5.5 10 6 6 22 5 14 14 12
GN 113.3-5-20 5 5 20 20 5.5 10 6 6 22 5 14 14 12
GN 113.3-5-25 5 5 25 25 5.5 10 6 6 22 5 14 14 14
GN 113.3-5-30 5 5 30 30 5.5 10 6 6 22 5 14 14 14
GN 113.3-5-35 5 5 35 35 5.5 10 6 6 22 5 14 14 14
GN 113.3-5-40 5 5 40 40 5.5 10 6 6 22 5 14 14 16
GN 113.3-5-45 5 5 45 45 5.5 10 6 6 22 5 14 14 16
GN 113.3-5-50 5 5 50 50 5.5 10 6 6 22 5 14 14 16
GN 113.3-5-60 5 5 60 60 5.5 10 6 6 22 5 14 14 18
GN 113.3-5-70 5 5 70 70 5.5 10 6 6 22 5 14 14 20
GN 113.3-5-80 5 5 80 80 5.5 10 6 6 22 5 14 14 20
GN 113.3-6-10 6 6 10 10 7 10 7 7 22 6 21 21 12
GN 113.3-6-15 6 6 15 15 7 10 7 7 22 6 21 21 14
GN 113.3-6-20 6 6 20 20 7 10 7 7 22 6 21 21 14
GN 113.3-6-25 6 6 25 25 7 10 7 7 22 6 21 21 14
GN 113.3-6-30 6 6 30 30 7 10 7 7 22 6 21 21 16
GN 113.3-6-35 6 6 35 35 7 10 7 7 22 6 21 21 18
GN 113.3-6-40 6 6 40 40 7 10 7 7 22 6 21 21 18
GN 113.3-6-45 6 6 45 45 7 10 7 7 22 6 21 21 20
GN 113.3-6-50 6 6 50 50 7 10 7 7 22 6 21 21 20
GN 113.3-6-60 6 6 60 60 7 10 7 7 22 6 21 21 22
GN 113.3-6-70 6 6 70 70 7 10 7 7 22 6 21 21 24
GN 113.3-6-80 6 6 80 80 7 10 7 7 22 6 21 21 26
GN 113.3-8-10 8 8 10 10 9.5 14 8.2 8.2 27 8 38 38 30
GN 113.3-8-15 8 8 15 15 9.5 14 8.2 8.2 27 8 38 38 32
GN 113.3-8-20 8 8 20 20 9.5 14 8.2 8.2 27 8 38 38 34
GN 113.3-8-25 8 8 25 25 9.5 14 8.2 8.2 27 8 38 38 35
GN 113.3-8-30 8 8 30 30 9.5 14 8.2 8.2 27 8 38 38 38
GN 113.3-8-35 8 8 35 35 9.5 14 8.2 8.2 27 8 38 38 40
GN 113.3-8-40 8 8 40 40 9.5 14 8.2 8.2 27 8 38 38 41
GN 113.3-8-45 8 8 45 45 9.5 14 8.2 8.2 27 8 38 38 43
GN 113.3-8-50 8 8 50 50 9.5 14 8.2 8.2 27 8 38 38 45
GN 113.3-8-60 8 8 60 60 9.5 14 8.2 8.2 27 8 38 38 48
GN 113.3-8-70 8 8 70 70 9.5 14 8.2 8.2 27 8 38 38 52
GN 113.3-8-80 8 8 80 80 9.5 14 8.2 8.2 27 8 38 38 56
GN 113.3-8-90 8 8 90 90 9.5 14 8.2 8.2 27 8 38 38 59
GN 113.3-8-100 8 8 100 100 9.5 14 8.2 8.2 27 8 38 38 63
GN 113.3-10-15 10 10 15 15 12 14 9.6 9.6 27 10 60 60 37
GN 113.3-10-20 10 10 20 20 12 14 9.6 9.6 27 10 60 60 41
GN 113.3-10-25 10 10 25 25 12 14 9.6 9.6 27 10 60 60 43
GN 113.3-10-30 10 10 30 30 12 14 9.6 9.6 27 10 60 60 47
GN 113.3-10-35 10 10 35 35 12 14 9.6 9.6 27 10 60 60 49
GN 113.3-10-40 10 10 40 40 12 14 9.6 9.6 27 10 60 60 52
GN 113.3-10-45 10 10 45 45 12 14 9.6 9.6 27 10 60 60 55
GN 113.3-10-50 10 10 50 50 12 14 9.6 9.6 27 10 60 60 58
GN 113.3-10-60 10 10 60 60 12 14 9.6 9.6 27 10 60 60 64
GN 113.3-10-70 10 10 70 70 12 14 9.6 9.6 27 10 60 60 69
GN 113.3-10-80 10 10 80 80 12 14 9.6 9.6 27 10 60 60 75
GN 113.3-10-90 10 10 90 90 12 14 9.6 9.6 27 10 60 60 81
GN 113.3-10-100 10 10 100 100 12 14 9.6 9.6 27 10 60 60 87
GN 113.3-10-110 10 10 110 110 12 14 9.6 9.6 27 10 60 60 93
GN 113.3-10-120 10 10 120 120 12 14 9.6 9.6 27 10 60 60 99
GN 113.3-12-20 12 12 20 20 14.5 20 10.6 10.6 32 12 87 87 80
GN 113.3-12-25 12 12 25 25 14.5 20 10.6 10.6 32 12 87 87 85
GN 113.3-12-30 12 12 30 30 14.5 20 10.6 10.6 32 12 87 87 89
GN 113.3-12-35 12 12 35 35 14.5 20 10.6 10.6 32 12 87 87 94
GN 113.3-12-40 12 12 40 40 14.5 20 10.6 10.6 32 12 87 87 98
GN 113.3-12-45 12 12 45 45 14.5 20 10.6 10.6 32 12 87 87 102
GN 113.3-12-50 12 12 50 50 14.5 20 10.6 10.6 32 12 87 87 106
GN 113.3-12-60 12 12 60 60 14.5 20 10.6 10.6 32 12 87 87 115
GN 113.3-12-70 12 12 70 70 14.5 20 10.6 10.6 32 12 87 87 123
GN 113.3-12-80 12 12 80 80 14.5 20 10.6 10.6 32 12 87 87 132
GN 113.3-12-90 12 12 90 90 14.5 20 10.6 10.6 32 12 87 87 140
GN 113.3-12-100 12 12 100 100 14.5 20 10.6 10.6 32 12 87 87 148
GN 113.3-12-110 12 12 110 110 14.5 20 10.6 10.6 32 12 87 87 157
GN 113.3-12-120 12 12 120 120 14.5 20 10.6 10.6 32 12 87 87 166
GN 113.3-16-30 16 16 30 30 19 20 14 14 32 16 155 155 121
GN 113.3-16-35 16 16 35 35 19 20 14 14 32 16 155 155 129
GN 113.3-16-40 16 16 40 40 19 20 14 14 32 16 155 155 137
GN 113.3-16-45 16 16 45 45 19 20 14 14 32 16 155 155 144
GN 113.3-16-50 16 16 50 50 19 20 14 14 32 16 155 155 157
GN 113.3-16-60 16 16 60 60 19 20 14 14 32 16 155 155 167
GN 113.3-16-70 16 16 70 70 19 20 14 14 32 16 155 155 183
GN 113.3-16-80 16 16 80 80 19 20 14 14 32 16 155 155 197
GN 113.3-16-90 16 16 90 90 19 20 14 14 32 16 155 155 217
GN 113.3-16-100 16 16 100 100 19 20 14 14 32 16 155 155 233
GN 113.3-16-110 16 16 110 110 19 20 14 14 32 16 155 155 249
GN 113.3-16-120 16 16 120 120 19 20 14 14 32 16 155 155 264
GN 113.3-16-130 16 16 130 130 19 20 14 14 32 16 155 155 280
GN 113.3-16-140 16 16 140 140 19 20 14 14 32 16 155 155 296
GN 113.3-16-150 16 16 150 150 19 20 14 14 32 16 155 155 311
GN 113.3-20-50 20 20 50 50 25 28 20.5 20.5 39 20 244 244 304
GN 113.3-20-60 20 20 60 60 25 28 20.5 20.5 39 20 244 244 322
GN 113.3-20-70 20 20 70 70 25 28 20.5 20.5 39 20 244 244 352
GN 113.3-20-80 20 20 80 80 25 28 20.5 20.5 39 20 244 244 371
GN 113.3-20-90 20 20 90 90 25 28 20.5 20.5 39 20 244 244 401
GN 113.3-20-100 20 20 100 100 25 28 20.5 20.5 39 20 244 244 419
GN 113.3-20-110 20 20 110 110 25 28 20.5 20.5 39 20 244 244 449
GN 113.3-20-120 20 20 120 120 25 28 20.5 20.5 39 20 244 244 449
GN 113.3-20-130 20 20 130 130 25 28 20.5 20.5 39 20 244 244 498
GN 113.3-20-140 20 20 140 140 25 28 20.5 20.5 39 20 244 244 521
GN 113.3-20-150 20 20 150 150 25 28 20.5 20.5 39 20 244 244 546
GN 113.3-25-50 25 25 50 50 30.8 28 22 22 39 25 386 386 402
GN 113.3-25-60 25 25 60 60 30.8 28 22 22 39 25 386 386 440
GN 113.3-25-70 25 25 70 70 30.8 28 22 22 39 25 386 386 478
GN 113.3-25-80 25 25 80 80 30.8 28 22 22 39 25 386 386 514
GN 113.3-25-90 25 25 90 90 30.8 28 22 22 39 25 386 386 555
GN 113.3-25-100 25 25 100 100 30.8 28 22 22 39 25 386 386 592
GN 113.3-25-110 25 25 110 110 30.8 28 22 22 39 25 386 386 631
GN 113.3-25-120 25 25 120 120 30.8 28 22 22 39 25 386 386 669
GN 113.3-25-130 25 25 130 130 30.8 28 22 22 39 25 386 386 707
GN 113.3-25-140 25 25 140 140 30.8 28 22 22 39 25 386 386 744
GN 113.3-25-150 25 25 150 150 30.8 28 22 22 39 25 386 386 784
3D-модель Технические данные (PDF)

Характеристики

Нержавеющая сталь AISI 303

Шарики

Нержавеющая сталь AISI 420C

пружина

Нержавеющая сталь AISI 631

термостойкость до 250 °C

Информация

Штифты с шариковыми фиксаторами GN 113.3 из нержавеющей стали используются для быстрой фиксации, соединения и блокировки различных деталей и заготовок. Стандартные области применения: центровочные штифты, которые должны часто сниматься и заново устанавливаться.

После нажатия пружинной кнопки оба шариковых фиксатора будут разблокированы, а после отпускания – снова заблокированы.

Штифты с шариковыми фиксаторами GN 113.3 отличаются компактными размерами. Проушина поставляется незакреплённой на фиксаторе.

Значения нагрузки в вышеприведённой таблице для касательного напряжения получены теоретически и являются ориентировочными. Они не являются обязательными рекомендуемыми значениями и исключают любую ответственность. На них не распространяется гарантия качества и выполнения условий. Оператор (пользователь) должен определять в каждом конкретном случае, является ли продукт подходящим для предполагаемого применения.

Аксессуары

  • Шариковые цепи GN 111
  • Шариковые цепи из нержавеющей стали GN 111.5
  • Удерживающие тросы  GN 111.2
  • Спиральные удерживающие тросы GN 111.4

Техническая информация

Грузоподъёмность штифтов с шариковыми фиксаторами / установочных штифтов

MD113.3_BL-23082-0

Информация

Значения грузоподъёмности, указанные в таблице для двустороннего сопротивления срезу (прочность на разрыв), рассчитаны или определены теоретическим путём на основании стандарта DIN 50141.

При этом поперечное сечение S болта, находящегося под угрозой, согласно ближайшей схеме учитывалось как две плоскости среза до разрыва.

Приведенные подробные данные по допустимой нагрузке являются необязательными, ориентировочными значениями, не предполагающими какой-либо ответственности. Они не влекут за собой возникновения гарантийных обязательств, поскольку могут меняться в зависимости от эксплуатационных условий.

Пользователи должны самостоятельно оценивать пригодность изделий для предполагаемого использования. Условия окружающей среды могут повлиять на указанные значения.

При проектировании должен учитываться соответствующий коэффициент безопасности.

Грузоподъёмность F в кН ≈ двухстороннее сопротивление сдвигу согласно DIN 50141 (прочность на разрыв)

Вопрос о продукции

Спросите о серии GN 113.3 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

GN 113.1 — Штифты с шариковыми фиксаторами из нержавеющей стали

GN 113.1

Штифты с шариковыми фиксаторами из нержавеющей стали

с компенсацией зажимной длины

Штифты с шариковыми фиксаторами из нержавеющей стали
GN 113.10 — Штифты с шариковыми фиксаторами

GN 113.10

Штифты с шариковыми фиксаторами

Штифт из нержавеющей стали AISI 630

Штифты с шариковыми фиксаторами
GN 113.11 — Штифты с шариковыми фиксаторами из нержавеющей стали

GN 113.11

Штифты с шариковыми фиксаторами из нержавеющей стали

с Г-образной ручкой, материал фиксатора № AISI 303

Штифты с шариковыми фиксаторами из нержавеющей стали
GN 113.12 — Штифты с шариковыми фиксаторами из нержавеющей стали

GN 113.12

Штифты с шариковыми фиксаторами из нержавеющей стали

с Г-образной ручкой, материал фиксатора № AISI 630

Штифты с шариковыми фиксаторами из нержавеющей стали
GN 113.20-L — Штифты с шариковыми фиксаторами

GN 113.20-L

Штифты с шариковыми фиксаторами

Нержавеющая сталь, ручка из алюминия

С Г-образной ручкой
GN 113.20-P — Штифты с шариковыми фиксаторами

GN 113.20-P

Штифты с шариковыми фиксаторами

Нержавеющая сталь, ручка из алюминия

С грибовидной ручкой
GN 113.20-T — Штифты с шариковыми фиксаторами

GN 113.20-T

Штифты с шариковыми фиксаторами

Нержавеющая сталь, ручка из алюминия

С Т-образной ручкой
GN 113.30-L — Штифты с шариковыми фиксаторами

GN 113.30-L

Штифты с шариковыми фиксаторами

Титан

с Г-образной ручкой

Артикул модели

GN 113.3 — Штифты с шариковыми фиксаторами из нержавеющей стали

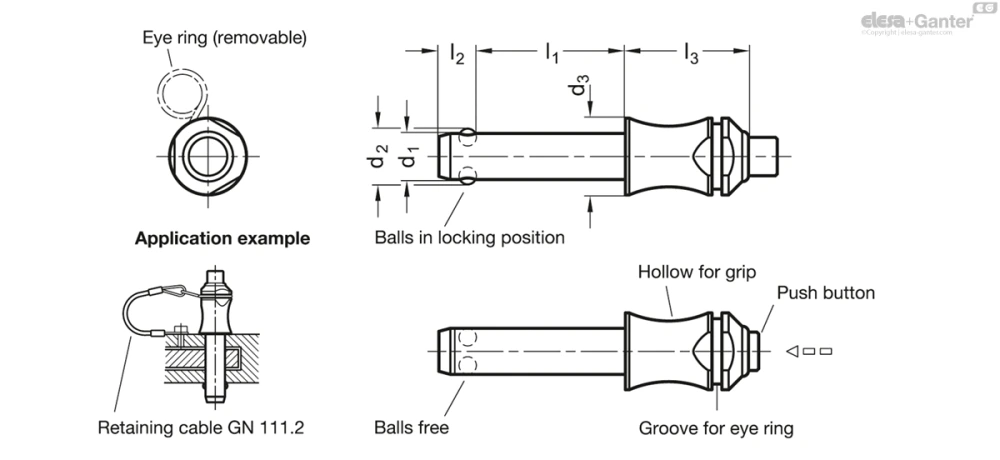

Чертёж GN 113.3
