Серия GN 113.10

GN 113.10

Штифты с шариковыми фиксаторами

Штифт из нержавеющей стали AISI 630

Штифты с шариковыми фиксаторами

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 113.10 — Штифты с шариковыми фиксаторами

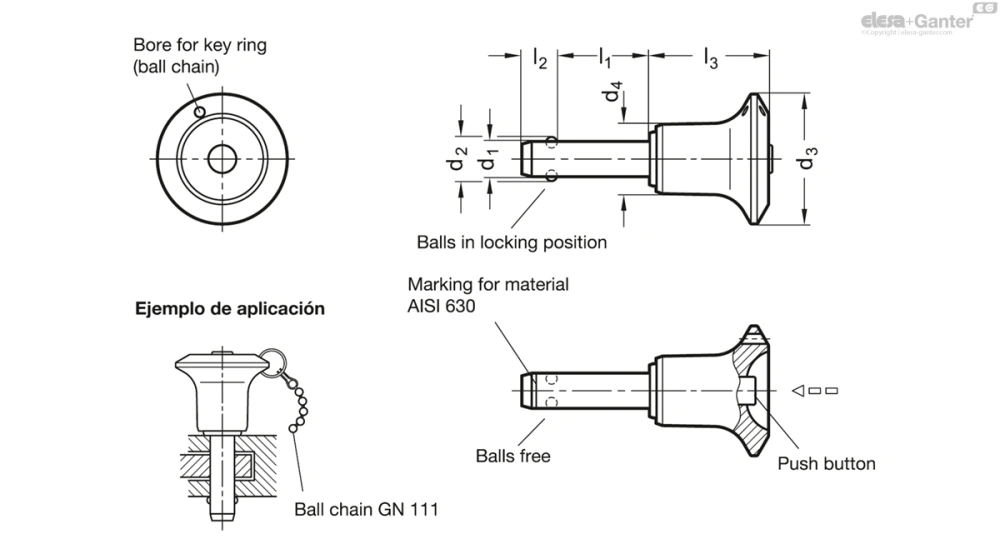

Схемы

Схема GN 113.10

GN 113.10

Таблица моделей — Штифты с шариковыми фиксаторами

Артикул
Вес (г) В корзину
GN 113.10-5-10 5 10 5.5 23 10.2 6 20.2 5 24 23
GN 113.10-5-15 5 15 5.5 23 10.2 6 20.2 5 24 24
GN 113.10-5-20 5 20 5.5 23 10.2 6 20.2 5 24 25
GN 113.10-5-25 5 25 5.5 23 10.2 6 20.2 5 24 25
GN 113.10-5-30 5 30 5.5 23 10.2 6 20.2 5 24 26
GN 113.10-5-35 5 35 5.5 23 10.2 6 20.2 5 24 27
GN 113.10-5-40 5 40 5.5 23 10.2 6 20.2 5 24 27
GN 113.10-5-45 5 45 5.5 23 10.2 6 20.2 5 24 28
GN 113.10-5-50 5 50 5.5 23 10.2 6 20.2 5 24 29
GN 113.10-5-60 5 60 5.5 23 10.2 6 20.2 5 24 30
GN 113.10-5-70 5 70 5.5 23 10.2 6 20.2 5 24 32
GN 113.10-5-80 5 80 5.5 23 10.2 6 20.2 5 24 33
GN 113.10-6-10 6 10 7 23 10.2 7 20.2 6 35 24
GN 113.10-6-15 6 15 7 23 10.2 7 20.2 6 35 25
GN 113.10-6-20 6 20 7 23 10.2 7 20.2 6 35 26
GN 113.10-6-25 6 25 7 23 10.2 7 20.2 6 35 27
GN 113.10-6-30 6 30 7 23 10.2 7 20.2 6 35 28
GN 113.10-6-35 6 35 7 23 10.2 7 20.2 6 35 28
GN 113.10-6-40 6 40 7 23 10.2 7 20.2 6 35 30
GN 113.10-6-45 6 45 7 23 10.2 7 20.2 6 35 31
GN 113.10-6-50 6 50 7 23 10.2 7 20.2 6 35 32
GN 113.10-6-60 6 60 7 23 10.2 7 20.2 6 35 34
GN 113.10-6-70 6 70 7 23 10.2 7 20.2 6 35 36
GN 113.10-6-80 6 80 7 23 10.2 7 20.2 6 35 38
GN 113.10-8-10 8 10 9.5 27 13.2 8.2 26.8 8 63 42
GN 113.10-8-15 8 15 9.5 27 13.2 8.2 26.8 8 63 44
GN 113.10-8-20 8 20 9.5 27 13.2 8.2 26.8 8 63 45
GN 113.10-8-25 8 25 9.5 27 13.2 8.2 26.8 8 63 48
GN 113.10-8-30 8 30 9.5 27 13.2 8.2 26.8 8 63 50
GN 113.10-8-35 8 35 9.5 27 13.2 8.2 26.8 8 63 52
GN 113.10-8-40 8 40 9.5 27 13.2 8.2 26.8 8 63 54
GN 113.10-8-45 8 45 9.5 27 13.2 8.2 26.8 8 63 55
GN 113.10-8-50 8 50 9.5 27 13.2 8.2 26.8 8 63 56
GN 113.10-8-60 8 60 9.5 27 13.2 8.2 26.8 8 63 60
GN 113.10-8-70 8 70 9.5 27 13.2 8.2 26.8 8 63 65
GN 113.10-8-80 8 80 9.5 27 13.2 8.2 26.8 8 63 69
GN 113.10-8-90 8 90 9.5 27 13.2 8.2 26.8 8 63 72
GN 113.10-8-100 8 100 9.5 27 13.2 8.2 26.8 8 63 76
GN 113.10-10-15 10 15 12 27 13.2 9.6 26.8 10 100 50
GN 113.10-10-20 10 20 12 27 13.2 9.6 26.8 10 100 52
GN 113.10-10-25 10 25 12 27 13.2 9.6 26.8 10 100 56
GN 113.10-10-30 10 30 12 27 13.2 9.6 26.8 10 100 59
GN 113.10-10-35 10 35 12 27 13.2 9.6 26.8 10 100 62
GN 113.10-10-40 10 40 12 27 13.2 9.6 26.8 10 100 65
GN 113.10-10-45 10 45 12 27 13.2 9.6 26.8 10 100 67
GN 113.10-10-50 10 50 12 27 13.2 9.6 26.8 10 100 70
GN 113.10-10-60 10 60 12 27 13.2 9.6 26.8 10 100 76
GN 113.10-10-70 10 70 12 27 13.2 9.6 26.8 10 100 82
GN 113.10-10-80 10 80 12 27 13.2 9.6 26.8 10 100 88
GN 113.10-10-90 10 90 12 27 13.2 9.6 26.8 10 100 93
GN 113.10-10-100 10 100 12 27 13.2 9.6 26.8 10 100 100
GN 113.10-10-110 10 110 12 27 13.2 9.6 26.8 10 100 106
GN 113.10-10-120 10 120 12 27 13.2 9.6 26.8 10 100 111
GN 113.10-12-20 12 20 14.5 31 16.4 10.6 32.7 12 144 83
GN 113.10-12-25 12 25 14.5 31 16.4 10.6 32.7 12 144 87
GN 113.10-12-30 12 30 14.5 31 16.4 10.6 32.7 12 144 91
GN 113.10-12-35 12 35 14.5 31 16.4 10.6 32.7 12 144 95
GN 113.10-12-40 12 40 14.5 31 16.4 10.6 32.7 12 144 100
GN 113.10-12-45 12 45 14.5 31 16.4 10.6 32.7 12 144 104
GN 113.10-12-50 12 50 14.5 31 16.4 10.6 32.7 12 144 109
GN 113.10-12-60 12 60 14.5 31 16.4 10.6 32.7 12 144 117
GN 113.10-12-70 12 70 14.5 31 16.4 10.6 32.7 12 144 125
GN 113.10-12-80 12 80 14.5 31 16.4 10.6 32.7 12 144 133
GN 113.10-12-90 12 90 14.5 31 16.4 10.6 32.7 12 144 141
GN 113.10-12-100 12 100 14.5 31 16.4 10.6 32.7 12 144 150
GN 113.10-12-110 12 110 14.5 31 16.4 10.6 32.7 12 144 159
GN 113.10-12-120 12 120 14.5 31 16.4 10.6 32.7 12 144 167
GN 113.10-16-30 16 30 19 38 23.4 14 42.6 16 257 205
GN 113.10-16-35 16 35 19 38 23.4 14 42.6 16 257 212
GN 113.10-16-40 16 40 19 38 23.4 14 42.6 16 257 220
GN 113.10-16-45 16 45 19 38 23.4 14 42.6 16 257 228
GN 113.10-16-50 16 50 19 38 23.4 14 42.6 16 257 235
GN 113.10-16-60 16 60 19 38 23.4 14 42.6 16 257 251
GN 113.10-16-70 16 70 19 38 23.4 14 42.6 16 257 265
GN 113.10-16-80 16 80 19 38 23.4 14 42.6 16 257 281
GN 113.10-16-90 16 90 19 38 23.4 14 42.6 16 257 296
GN 113.10-16-100 16 100 19 38 23.4 14 42.6 16 257 312
GN 113.10-16-110 16 110 19 38 23.4 14 42.6 16 257 327
GN 113.10-16-120 16 120 19 38 23.4 14 42.6 16 257 342
GN 113.10-16-130 16 130 19 38 23.4 14 42.6 16 257 357
GN 113.10-16-140 16 140 19 38 23.4 14 42.6 16 257 373
GN 113.10-16-150 16 150 19 38 23.4 14 42.6 16 257 388
GN 113.10-20-50 20 50 24.8 38 23.4 17 42.6 20 403 295
GN 113.10-20-60 20 60 24.8 38 23.4 17 42.6 20 403 319
GN 113.10-20-70 20 70 24.8 38 23.4 17 42.6 20 403 344
GN 113.10-20-80 20 80 24.8 38 23.4 17 42.6 20 403 368
GN 113.10-20-90 20 90 24.8 38 23.4 17 42.6 20 403 392
GN 113.10-20-100 20 100 24.8 38 23.4 17 42.6 20 403 416
GN 113.10-20-110 20 110 24.8 38 23.4 17 42.6 20 403 439
GN 113.10-20-120 20 120 24.8 38 23.4 17 42.6 20 403 463
GN 113.10-20-130 20 130 24.8 38 23.4 17 42.6 20 403 487
GN 113.10-20-140 20 140 24.8 38 23.4 17 42.6 20 403 511
GN 113.10-20-150 20 150 24.8 38 23.4 17 42.6 20 403 530
GN 113.10-25-50 25 50 30.8 50 30.4 22.3 54.3 25 631 548
GN 113.10-25-60 25 60 30.8 50 30.4 22.3 54.3 25 631 585
GN 113.10-25-70 25 70 30.8 50 30.4 22.3 54.3 25 631 623
GN 113.10-25-80 25 80 30.8 50 30.4 22.3 54.3 25 631 662
GN 113.10-25-90 25 90 30.8 50 30.4 22.3 54.3 25 631 698
GN 113.10-25-100 25 100 30.8 50 30.4 22.3 54.3 25 631 735
GN 113.10-25-110 25 110 30.8 50 30.4 22.3 54.3 25 631 774
GN 113.10-25-120 25 120 30.8 50 30.4 22.3 54.3 25 631 810
GN 113.10-25-130 25 130 30.8 50 30.4 22.3 54.3 25 631 847
GN 113.10-25-140 25 140 30.8 50 30.4 22.3 54.3 25 631 885
GN 113.10-25-150 25 150 30.8 50 30.4 22.3 54.3 25 631 922
3D-модель Технические данные (PDF)

Характеристики

Штифт

Нержавеющая сталь AISI 630

Дисперсионно-упрочнённая сталь

Ручка, кнопка

Нержавеющая сталь AISI 316L

Шарики

Нержавеющая сталь AISI 420C

Нажимная пружина

Нержавеющая сталь

Немецкий материал № 1.4565

Информация

Штифты с шариковыми фиксаторами из нержавеющей стали GN 113.10 предназначены для быстрой фиксации, соединения и блокировки различных деталей и заготовок. Стандартное применение – это часто снимаемые и заменяемые центровочные штифты.

После нажатия пружинной кнопки оба шариковых фиксатора будут разблокированы, а после отпускания – снова заблокированы.

Штифты с шариковыми фиксаторами GN 113.10 имеют очень высокий уровень рабочей нагрузки и изготавливаются из высокопрочной, износостойкой закаленной нержавеющей стали.

Техническое приложение содержит значения грузоподъёмности для двустороннего сопротивления срезу (прочность на разрыв).

Техническая информация
