Серия GN 113.20
GN 113.20-P
Штифты с шариковыми фиксаторами
Нержавеющая сталь, ручка из алюминия
С грибовидной ручкой
Исполнения серии GN 113.20
Изображения

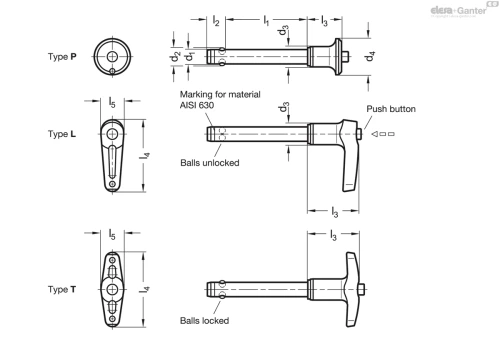

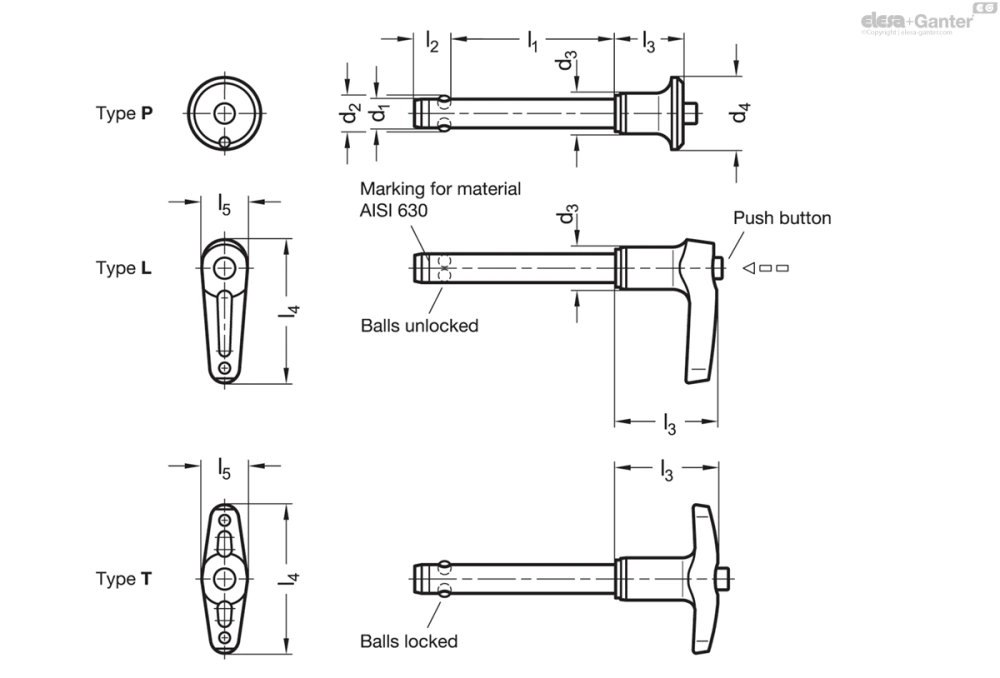

Схемы
GN 113.20-P
Таблица моделей — Штифты с шариковыми фиксаторами
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 113.20-5-10-P-A | 5 | 10 | 5.5 | 11.3 | 20 | 6 | 17.6 | 5 | 14 | 12 | |
| GN 113.20-5-10-P-C | 5 | 10 | 5.5 | 11.3 | 20 | 6 | 17.6 | 5 | 24 | 12 | |
| GN 113.20-5-15-P-A | 5 | 15 | 5.5 | 11.3 | 20 | 6 | 17.6 | 5 | 14 | 12 | |
| GN 113.20-5-15-P-C | 5 | 15 | 5.5 | 11.3 | 20 | 6 | 17.6 | 5 | 24 | 12 | |
| GN 113.20-5-20-P-A | 5 | 20 | 5.5 | 11.3 | 20 | 6 | 17.6 | 5 | 14 | 13 | |
| GN 113.20-5-20-P-C | 5 | 20 | 5.5 | 11.3 | 20 | 6 | 17.6 | 5 | 24 | 13 | |
| GN 113.20-5-25-P-A | 5 | 25 | 5.5 | 11.3 | 20 | 6 | 17.6 | 5 | 14 | 14 | |
| GN 113.20-5-25-P-C | 5 | 25 | 5.5 | 11.3 | 20 | 6 | 17.6 | 5 | 24 | 14 | |
| GN 113.20-5-30-P-A | 5 | 30 | 5.5 | 11.3 | 20 | 6 | 17.6 | 5 | 14 | 15 | |
| GN 113.20-5-30-P-C | 5 | 30 | 5.5 | 11.3 | 20 | 6 | 17.6 | 5 | 24 | 15 | |
| GN 113.20-6-10-P-A | 6 | 10 | 7 | 11.3 | 20 | 7 | 17.6 | 6 | 21 | 13 | |
| GN 113.20-6-10-P-C | 6 | 10 | 7 | 11.3 | 20 | 7 | 17.6 | 6 | 35 | 13 | |
| GN 113.20-6-15-P-A | 6 | 15 | 7 | 11.3 | 20 | 7 | 17.6 | 6 | 21 | 14 | |
| GN 113.20-6-15-P-C | 6 | 15 | 7 | 11.3 | 20 | 7 | 17.6 | 6 | 35 | 14 | |
| GN 113.20-6-20-P-A | 6 | 20 | 7 | 11.3 | 20 | 7 | 17.6 | 6 | 21 | 15 | |
| GN 113.20-6-20-P-C | 6 | 20 | 7 | 11.3 | 20 | 7 | 17.6 | 6 | 35 | 15 | |
| GN 113.20-6-25-P-A | 6 | 25 | 7 | 11.3 | 20 | 7 | 17.6 | 6 | 21 | 16 | |
| GN 113.20-6-25-P-C | 6 | 25 | 7 | 11.3 | 20 | 7 | 17.6 | 6 | 35 | 16 | |
| GN 113.20-6-30-P-A | 6 | 30 | 7 | 11.3 | 20 | 7 | 17.6 | 6 | 21 | 17 | |
| GN 113.20-6-30-P-C | 6 | 30 | 7 | 11.3 | 20 | 7 | 17.6 | 6 | 35 | 17 | |
| GN 113.20-6-35-P-A | 6 | 35 | 7 | 11.3 | 20 | 7 | 17.6 | 6 | 21 | 18 | |
| GN 113.20-6-35-P-C | 6 | 35 | 7 | 11.3 | 20 | 7 | 17.6 | 6 | 35 | 18 | |
| GN 113.20-6-40-P-A | 6 | 40 | 7 | 11.3 | 20 | 7 | 17.6 | 6 | 21 | 19 | |
| GN 113.20-6-40-P-C | 6 | 40 | 7 | 11.3 | 20 | 7 | 17.6 | 6 | 35 | 19 | |
| GN 113.20-6-45-P-A | 6 | 45 | 7 | 11.3 | 20 | 7 | 17.6 | 6 | 21 | 20 | |
| GN 113.20-6-45-P-C | 6 | 45 | 7 | 11.3 | 20 | 7 | 17.6 | 6 | 35 | 20 | |
| GN 113.20-6-50-P-A | 6 | 50 | 7 | 11.3 | 20 | 7 | 17.6 | 6 | 21 | 21 | |
| GN 113.20-6-50-P-C | 6 | 50 | 7 | 11.3 | 20 | 7 | 17.6 | 6 | 35 | 21 | |
| GN 113.20-8-20-P-A | 8 | 20 | 9.5 | 14.1 | 25 | 8.2 | 22.6 | 8 | 38 | 29 | |
| GN 113.20-8-20-P-C | 8 | 20 | 9.5 | 14.1 | 25 | 8.2 | 22.6 | 8 | 63 | 29 | |
| GN 113.20-8-25-P-A | 8 | 25 | 9.5 | 14.1 | 25 | 8.2 | 22.6 | 8 | 38 | 31 | |
| GN 113.20-8-25-P-C | 8 | 25 | 9.5 | 14.1 | 25 | 8.2 | 22.6 | 8 | 63 | 31 | |
| GN 113.20-8-30-P-A | 8 | 30 | 9.5 | 14.1 | 25 | 8.2 | 22.6 | 8 | 38 | 33 | |
| GN 113.20-8-30-P-C | 8 | 30 | 9.5 | 14.1 | 25 | 8.2 | 22.6 | 8 | 63 | 33 | |
| GN 113.20-8-35-P-A | 8 | 35 | 9.5 | 14.1 | 25 | 8.2 | 22.6 | 8 | 38 | 35 | |
| GN 113.20-8-35-P-C | 8 | 35 | 9.5 | 14.1 | 25 | 8.2 | 22.6 | 8 | 63 | 35 | |
| GN 113.20-8-40-P-A | 8 | 40 | 9.5 | 14.1 | 25 | 8.2 | 22.6 | 8 | 38 | 36 | |
| GN 113.20-8-40-P-C | 8 | 40 | 9.5 | 14.1 | 25 | 8.2 | 22.6 | 8 | 63 | 36 | |
| GN 113.20-8-45-P-A | 8 | 45 | 9.5 | 14.1 | 25 | 8.2 | 22.6 | 8 | 38 | 38 | |
| GN 113.20-8-45-P-C | 8 | 45 | 9.5 | 14.1 | 25 | 8.2 | 22.6 | 8 | 63 | 38 | |
| GN 113.20-8-50-P-A | 8 | 50 | 9.5 | 14.1 | 25 | 8.2 | 22.6 | 8 | 38 | 40 | |
| GN 113.20-8-50-P-C | 8 | 50 | 9.5 | 14.1 | 25 | 8.2 | 22.6 | 8 | 63 | 40 | |
| GN 113.20-10-20-P-A | 10 | 20 | 12 | 14.1 | 25 | 9.6 | 22.6 | 10 | 60 | 36 | |
| GN 113.20-10-20-P-C | 10 | 20 | 12 | 14.1 | 25 | 9.6 | 22.6 | 10 | 100 | 36 | |
| GN 113.20-10-25-P-A | 10 | 25 | 12 | 14.1 | 25 | 9.6 | 22.6 | 10 | 60 | 38 | |
| GN 113.20-10-25-P-C | 10 | 25 | 12 | 14.1 | 25 | 9.6 | 22.6 | 10 | 100 | 38 | |
| GN 113.20-10-30-P-A | 10 | 30 | 12 | 14.1 | 25 | 9.6 | 22.6 | 10 | 60 | 42 | |
| GN 113.20-10-30-P-C | 10 | 30 | 12 | 14.1 | 25 | 9.6 | 22.6 | 10 | 100 | 42 | |
| GN 113.20-10-35-P-A | 10 | 35 | 12 | 14.1 | 25 | 9.6 | 22.6 | 10 | 60 | 44 | |
| GN 113.20-10-35-P-C | 10 | 35 | 12 | 14.1 | 25 | 9.6 | 22.6 | 10 | 100 | 44 | |
| GN 113.20-10-40-P-A | 10 | 40 | 12 | 14.1 | 25 | 9.6 | 22.6 | 10 | 60 | 47 | |
| GN 113.20-10-40-P-C | 10 | 40 | 12 | 14.1 | 25 | 9.6 | 22.6 | 10 | 100 | 47 | |
| GN 113.20-10-45-P-A | 10 | 45 | 12 | 14.1 | 25 | 9.6 | 22.6 | 10 | 60 | 50 | |
| GN 113.20-10-45-P-C | 10 | 45 | 12 | 14.1 | 25 | 9.6 | 22.6 | 10 | 100 | 50 | |
| GN 113.20-10-50-P-A | 10 | 50 | 12 | 14.1 | 25 | 9.6 | 22.6 | 10 | 60 | 53 | |
| GN 113.20-10-50-P-C | 10 | 50 | 12 | 14.1 | 25 | 9.6 | 22.6 | 10 | 100 | 53 | |
| GN 113.20-10-60-P-A | 10 | 60 | 12 | 14.1 | 25 | 9.6 | 22.6 | 10 | 60 | 59 | |
| GN 113.20-10-60-P-C | 10 | 60 | 12 | 14.1 | 25 | 9.6 | 22.6 | 10 | 100 | 59 | |
| GN 113.20-12-25-P-A | 12 | 25 | 14.5 | 17.7 | 35 | 10.6 | 27.3 | 12 | 87 | 70 | |
| GN 113.20-12-25-P-C | 12 | 25 | 14.5 | 17.7 | 35 | 10.6 | 27.3 | 12 | 144 | 70 | |
| GN 113.20-12-30-P-A | 12 | 30 | 14.5 | 17.7 | 35 | 10.6 | 27.3 | 12 | 87 | 75 | |
| GN 113.20-12-30-P-C | 12 | 30 | 14.5 | 17.7 | 35 | 10.6 | 27.3 | 12 | 144 | 75 | |
| GN 113.20-12-35-P-A | 12 | 35 | 14.5 | 17.7 | 35 | 10.6 | 27.3 | 12 | 87 | 79 | |
| GN 113.20-12-35-P-C | 12 | 35 | 14.5 | 17.7 | 35 | 10.6 | 27.3 | 12 | 144 | 79 | |
| GN 113.20-12-40-P-A | 12 | 40 | 14.5 | 17.7 | 35 | 10.6 | 27.3 | 12 | 87 | 83 | |
| GN 113.20-12-40-P-C | 12 | 40 | 14.5 | 17.7 | 35 | 10.6 | 27.3 | 12 | 144 | 83 | |
| GN 113.20-12-45-P-A | 12 | 45 | 14.5 | 17.7 | 35 | 10.6 | 27.3 | 12 | 87 | 88 | |
| GN 113.20-12-45-P-C | 12 | 45 | 14.5 | 17.7 | 35 | 10.6 | 27.3 | 12 | 144 | 88 | |
| GN 113.20-12-50-P-A | 12 | 50 | 14.5 | 17.7 | 35 | 10.6 | 27.3 | 12 | 87 | 92 | |
| GN 113.20-12-50-P-C | 12 | 50 | 14.5 | 17.7 | 35 | 10.6 | 27.3 | 12 | 144 | 92 | |
| GN 113.20-12-60-P-A | 12 | 60 | 14.5 | 17.7 | 35 | 10.6 | 27.3 | 12 | 87 | 100 | |
| GN 113.20-12-60-P-C | 12 | 60 | 14.5 | 17.7 | 35 | 10.6 | 27.3 | 12 | 144 | 100 | |
| GN 113.20-12-70-P-A | 12 | 70 | 14.5 | 17.7 | 35 | 10.6 | 27.3 | 12 | 87 | 109 | |
| GN 113.20-12-70-P-C | 12 | 70 | 14.5 | 17.7 | 35 | 10.6 | 27.3 | 12 | 144 | 109 | |
| GN 113.20-12-80-P-A | 12 | 80 | 14.5 | 17.7 | 35 | 10.6 | 27.3 | 12 | 87 | 117 | |
| GN 113.20-12-80-P-C | 12 | 80 | 14.5 | 17.7 | 35 | 10.6 | 27.3 | 12 | 144 | 117 |
Характеристики
Типы
- Тип P: с грибовидной ручкой
- Тип L : с Г-образной ручкой
- Тип T: с Т-образной ручкой
Штифт
- Нержавеющая сталь AISI 303 A
- Нержавеющая сталь AISI 630 C
- Дисперсно-упрочнённый
Шарики
Нержавеющая сталь AISI 420C
Ручка
Алюминий
С пластиковым покрытием
Чёрный цвет, RAL 9005, текстурированная отделка
Нажимная пружина
Нержавеющая сталь AISI 631
Рабочая температура от -30 °C до +150 °C
Информация
Штифты с шариковыми фиксаторами GN 113.20 применяются для быстрого крепления, соединения и фиксации различных деталей и заготовок. Типовая область применения – установочные штифты, которые часто необходимо демонтировать и устанавливать вновь.
При нажатии подпружиненной кнопки оба шара будут разблокированы, а после отпускания – снова заблокированы.
Закалённый штифт версии исполнения C обладает высокой износоустойчивостью и прочностью на растяжение, что делает его пригодным для областей применения, где используются тяжёлые элементы.
Техническое приложение содержит значения грузоподъёмности для двустороннего сопротивления срезу (прочность на разрыв).
Принадлежности
Техническая информация
Грузоподъёмность штифтов с шариковыми фиксаторами / установочных штифтов
Информация
Значения грузоподъёмности, указанные в таблице для двустороннего сопротивления срезу (прочность на разрыв), рассчитаны или определены теоретическим путём на основании стандарта DIN 50141.
При этом поперечное сечение S болта, находящегося под угрозой, согласно ближайшей схеме учитывалось как две плоскости среза до разрыва.
Приведенные подробные данные по допустимой нагрузке являются необязательными, ориентировочными значениями, не предполагающими какой-либо ответственности. Они не влекут за собой возникновения гарантийных обязательств, поскольку могут меняться в зависимости от эксплуатационных условий.
Пользователи должны самостоятельно оценивать пригодность изделий для предполагаемого использования. Условия окружающей среды могут повлиять на указанные значения.
При проектировании должен учитываться соответствующий коэффициент безопасности.
Грузоподъёмность F в кН ≈ двухстороннее сопротивление сдвигу согласно DIN 50141 (прочность на разрыв)
