Серия GN 101

GN-101

Регулируемые ручки рычажного типа

Цинк, литьё под давлением, втулка либо шпилька из стали

с резьбовым стержнем

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 101

GN 101

GN 101

Регулируемые ручки рычажного типа

Цинк, литьё под давлением, втулка либо шпилька из стали
GN-101

GN-101

Регулируемые ручки рычажного типа

Цинк, литьё под давлением, втулка либо шпилька из стали

Изображения

GN-101 — Регулируемые ручки рычажного типа GN-101 — Регулируемые ручки рычажного типа GN-101 — Регулируемые ручки рычажного типа

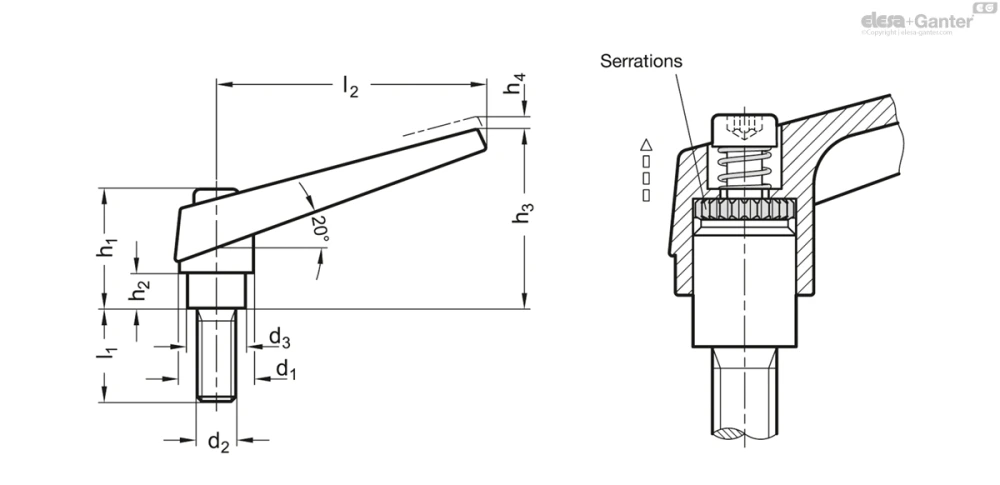

Схемы

Схема GN-101

GN-101

Таблица моделей — Регулируемые ручки рычажного типа

Артикул
В корзину
GN 101-14-M5-12-OS 14 M 5 12 10 25 4.5 35 3.5 45 36
GN 101-14-M5-12-SW 14 M 5 12 10 25 4.5 35 3.5 45 36
GN 101-14-M5-16-OS 14 M 5 16 10 25 4.5 35 3.5 45 37
GN 101-14-M5-16-SW 14 M 5 16 10 25 4.5 35 3.5 45 37
GN 101-14-M5-20-OS 14 M 5 20 10 25 4.5 35 3.5 45 37
GN 101-14-M5-20-SW 14 M 5 20 10 25 4.5 35 3.5 45 37
GN 101-14-M5-25-OS 14 M 5 25 10 25 4.5 35 3.5 45 38
GN 101-14-M5-25-SW 14 M 5 25 10 25 4.5 35 3.5 45 38
GN 101-14-M5-32-OS 14 M 5 32 10 25 4.5 35 3.5 45 39
GN 101-14-M5-32-SW 14 M 5 32 10 25 4.5 35 3.5 45 39
GN 101-14-M5-40-OS 14 M 5 40 10 25 4.5 35 3.5 45 40
GN 101-14-M5-40-SW 14 M 5 40 10 25 4.5 35 3.5 45 40
GN 101-14-M5-50-OS 14 M 5 50 10 25 4.5 35 3.5 45 41
GN 101-14-M5-50-SW 14 M 5 50 10 25 4.5 35 3.5 45 41
GN 101-14-M6-12-OS 14 M 6 12 10 25 4.5 35 3.5 45 37
GN 101-14-M6-12-SW 14 M 6 12 10 25 4.5 35 3.5 45 37
GN 101-14-M6-16-OS 14 M 6 16 10 25 4.5 35 3.5 45 37
GN 101-14-M6-16-SW 14 M 6 16 10 25 4.5 35 3.5 45 37
GN 101-14-M6-20-OS 14 M 6 20 10 25 4.5 35 3.5 45 38
GN 101-14-M6-20-SW 14 M 6 20 10 25 4.5 35 3.5 45 38
GN 101-14-M6-25-OS 14 M 6 25 10 25 4.5 35 3.5 45 39
GN 101-14-M6-25-SW 14 M 6 25 10 25 4.5 35 3.5 45 39
GN 101-14-M6-32-OS 14 M 6 32 10 25 4.5 35 3.5 45 40
GN 101-14-M6-32-SW 14 M 6 32 10 25 4.5 35 3.5 45 40
GN 101-14-M6-40-OS 14 M 6 40 10 25 4.5 35 3.5 45 42
GN 101-14-M6-40-SW 14 M 6 40 10 25 4.5 35 3.5 45 42
GN 101-14-M6-50-OS 14 M 6 50 10 25 4.5 35 3.5 45 43
GN 101-14-M6-50-SW 14 M 6 50 10 25 4.5 35 3.5 45 43
GN 101-18-M6-16-OS 18 M 6 16 13.5 31 6.5 45 4 62 76
GN 101-18-M6-16-SW 18 M 6 16 13.5 31 6.5 45 4 62 76
GN 101-18-M6-20-OS 18 M 6 20 13.5 31 6.5 45 4 62 77
GN 101-18-M6-20-SW 18 M 6 20 13.5 31 6.5 45 4 62 77
GN 101-18-M6-25-OS 18 M 6 25 13.5 31 6.5 45 4 62 78
GN 101-18-M6-25-SW 18 M 6 25 13.5 31 6.5 45 4 62 78
GN 101-18-M6-32-OS 18 M 6 32 13.5 31 6.5 45 4 62 79
GN 101-18-M6-32-SW 18 M 6 32 13.5 31 6.5 45 4 62 79
GN 101-18-M6-40-OS 18 M 6 40 13.5 31 6.5 45 4 62 81
GN 101-18-M6-40-SW 18 M 6 40 13.5 31 6.5 45 4 62 81
GN 101-18-M6-50-OS 18 M 6 50 13.5 31 6.5 45 4 62 82
GN 101-18-M6-50-SW 18 M 6 50 13.5 31 6.5 45 4 62 82
GN 101-18-M6-63-OS 18 M 6 63 13.5 31 6.5 45 4 62 84
GN 101-18-M6-63-SW 18 M 6 63 13.5 31 6.5 45 4 62 84
GN 101-18-M8-16-OS 18 M 8 16 13.5 31 6.5 45 4 62 80
GN 101-18-M8-16-SW 18 M 8 16 13.5 31 6.5 45 4 62 80
GN 101-18-M8-20-OS 18 M 8 20 13.5 31 6.5 45 4 62 80
GN 101-18-M8-20-SW 18 M 8 20 13.5 31 6.5 45 4 62 80
GN 101-18-M8-25-OS 18 M 8 25 13.5 31 6.5 45 4 62 82
GN 101-18-M8-25-SW 18 M 8 25 13.5 31 6.5 45 4 62 82
GN 101-18-M8-32-OS 18 M 8 32 13.5 31 6.5 45 4 62 84
GN 101-18-M8-32-SW 18 M 8 32 13.5 31 6.5 45 4 62 84
GN 101-18-M8-40-OS 18 M 8 40 13.5 31 6.5 45 4 62 86
GN 101-18-M8-40-SW 18 M 8 40 13.5 31 6.5 45 4 62 86
GN 101-18-M8-50-OS 18 M 8 50 13.5 31 6.5 45 4 62 89
GN 101-18-M8-50-SW 18 M 8 50 13.5 31 6.5 45 4 62 89
GN 101-18-M8-63-OS 18 M 8 63 13.5 31 6.5 45 4 62 93
GN 101-18-M8-63-SW 18 M 8 63 13.5 31 6.5 45 4 62 93
GN 101-22-M10-20-OS 22 M 10 20 16 36 8 52 4 74 133
GN 101-22-M10-20-SW 22 M 10 20 16 36 8 52 4 74 133
GN 101-22-M10-25-OS 22 M 10 25 16 36 8 52 4 74 135
GN 101-22-M10-25-SW 22 M 10 25 16 36 8 52 4 74 135
GN 101-22-M10-32-OS 22 M 10 32 16 36 8 52 4 74 138
GN 101-22-M10-32-SW 22 M 10 32 16 36 8 52 4 74 138
GN 101-22-M10-40-OS 22 M 10 40 16 36 8 52 4 74 142
GN 101-22-M10-40-SW 22 M 10 40 16 36 8 52 4 74 142
GN 101-22-M10-50-OS 22 M 10 50 16 36 8 52 4 74 147
GN 101-22-M10-50-SW 22 M 10 50 16 36 8 52 4 74 147
GN 101-22-M10-63-OS 22 M 10 63 16 36 8 52 4 74 153
GN 101-22-M10-63-SW 22 M 10 63 16 36 8 52 4 74 153
GN 101-22-M10-80-OS 22 M 10 80 16 36 8 52 4 74 162
GN 101-22-M10-80-SW 22 M 10 80 16 36 8 52 4 74 162
GN 101-25-M12-25-OS 25 M 12 25 19 43 11 63 4 89 203
GN 101-25-M12-25-SW 25 M 12 25 19 43 11 63 4 89 203
GN 101-25-M12-32-OS 25 M 12 32 19 43 11 63 4 89 207
GN 101-25-M12-32-SW 25 M 12 32 19 43 11 63 4 89 207
GN 101-25-M12-40-OS 25 M 12 40 19 43 11 63 4 89 212
GN 101-25-M12-40-SW 25 M 12 40 19 43 11 63 4 89 212
GN 101-25-M12-50-OS 25 M 12 50 19 43 11 63 4 89 220
GN 101-25-M12-50-SW 25 M 12 50 19 43 11 63 4 89 220
GN 101-25-M12-63-OS 25 M 12 63 19 43 11 63 4 89 229
GN 101-25-M12-63-SW 25 M 12 63 19 43 11 63 4 89 229
GN 101-25-M12-80-OS 25 M 12 80 19 43 11 63 4 89 240
GN 101-25-M12-80-SW 25 M 12 80 19 43 11 63 4 89 240
GN 101-30-M16-32-OS 30 M 16 32 23 50.5 12 76 5 108 363
GN 101-30-M16-32-SW 30 M 16 32 23 50.5 12 76 5 108 363
GN 101-30-M16-40-OS 30 M 16 40 23 50.5 12 76 5 108 374
GN 101-30-M16-40-SW 30 M 16 40 23 50.5 12 76 5 108 374
GN 101-30-M16-50-OS 30 M 16 50 23 50.5 12 76 5 108 386
GN 101-30-M16-50-SW 30 M 16 50 23 50.5 12 76 5 108 386
GN 101-30-M16-63-OS 30 M 16 63 23 50.5 12 76 5 108 405
GN 101-30-M16-63-SW 30 M 16 63 23 50.5 12 76 5 108 405
GN 101-30-M16-80-OS 30 M 16 80 23 50.5 12 76 5 108 427
GN 101-30-M16-80-SW 30 M 16 80 23 50.5 12 76 5 108 427
3D-модель Технические данные (PDF)

Характеристики

Рукоятка

Цинк, литьё под давлением

с пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

оранжевый цвет, RAL 2004, текстурированная отделка OS

Вариант исполнения со внутренней резьбой

Резьбовая втулка и фиксирующий винт

Сталь (5.8), чернение

Вариант исполнения с резьбовым стержнем

Резьбовой стержень и фиксирующий винт

Сталь (5.8), чернение

Информация

Регулируемые ручки GN 101.1 идеально подходят для установки в ограниченном пространстве или в строго определённом положении. Центральная вставка присоединяется к рычагу посредством зубцов, которые можно легко отсоединить.

Если потянуть за ручку, зубцы расцепляются, появляется возможность перевести её в наиболее удобное положение. При отпускании ручки зубцы автоматически сцепляются.
