Серия GN 101
GN 101
Регулируемые ручки рычажного типа
Цинк, литьё под давлением, втулка либо шпилька из стали
со внутренней резьбой
Исполнения серии GN 101
Изображения

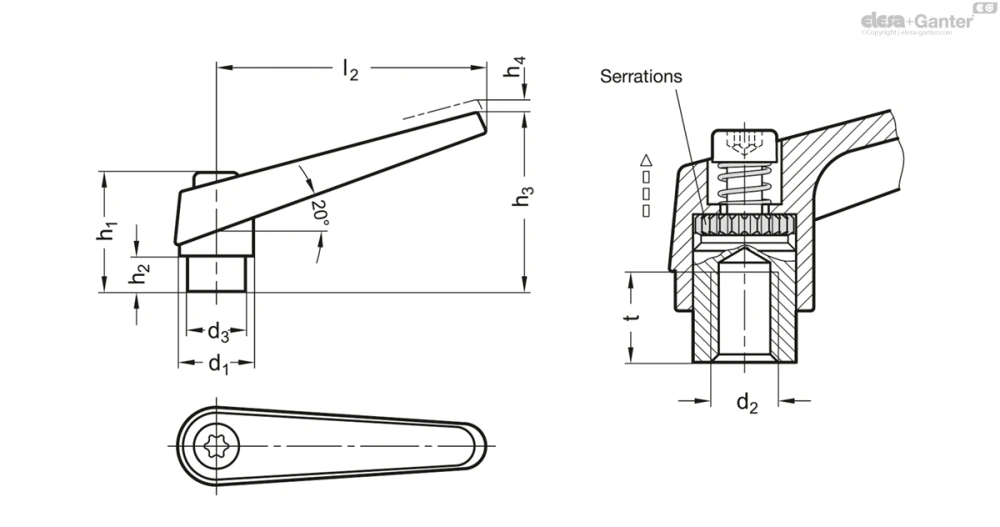

Схемы
GN 101
Таблица моделей — Регулируемые ручки рычажного типа
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 101-14-M5-SW | 14 | M 5 | 10 | 25 | 4.5 | 35 | 3.5 | 45 | 9 | 33 | |
| GN 101-14-M5-OS | 14 | M 5 | 10 | 25 | 4.5 | 35 | 3.5 | 45 | 9 | 33 | |
| GN 101-18-M6-SW | 18 | M 6 | 13.5 | 31 | 6.5 | 45 | 4 | 62 | 11 | 72 | |
| GN 101-18-M6-OS | 18 | M 6 | 13.5 | 31 | 6.5 | 45 | 4 | 62 | 11 | 72 | |
| GN 101-18-M8-SW | 18 | M 8 | 13.5 | 31 | 6.5 | 45 | 4 | 62 | 11 | 70 | |
| GN 101-18-M8-OS | 18 | M 8 | 13.5 | 31 | 6.5 | 45 | 4 | 62 | 11 | 70 | |
| GN 101-14-M6-OS | 14 | M 6 | 10 | 25 | 4.5 | 35 | 3.5 | 45 | 9 | 33 | |
| GN 101-22-M8-SW | 22 | M 8 | 16 | 36 | 8 | 52 | 4 | 74 | 14 | 117 | |
| GN 101-22-M8-OS | 22 | M 8 | 16 | 36 | 8 | 52 | 4 | 74 | 14 | 117 | |
| GN 101-22-M10-SW | 22 | M 10 | 16 | 36 | 8 | 52 | 4 | 74 | 14 | 114 | |
| GN 101-22-M10-OS | 22 | M 10 | 16 | 36 | 8 | 52 | 4 | 74 | 14 | 114 | |
| GN 101-25-M10-SW | 25 | M 10 | 19 | 43 | 11 | 63 | 4 | 89 | 17 | 174 | |
| GN 101-25-M10-OS | 25 | M 10 | 19 | 43 | 11 | 63 | 4 | 89 | 17 | 174 | |
| GN 101-25-M12-SW | 25 | M 12 | 19 | 43 | 11 | 63 | 4 | 89 | 17 | 169 | |
| GN 101-25-M12-OS | 25 | M 12 | 19 | 43 | 11 | 63 | 4 | 89 | 17 | 169 | |
| GN 101-30-M12-SW | 30 | M 12 | 23 | 50.5 | 12 | 76 | 5 | 108 | 22 | 169 | |
| GN 101-30-M12-OS | 30 | M 12 | 23 | 50.5 | 12 | 76 | 5 | 108 | 22 | 169 | |
| GN 101-30-M16-SW | 30 | M 16 | 23 | 50.5 | 12 | 76 | 5 | 108 | 22 | 287 | |
| GN 101-30-M16-OS | 30 | M 16 | 23 | 50.5 | 12 | 76 | 5 | 108 | 22 | 287 |
Характеристики
Рукоятка
Цинк, литьё под давлением
с пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
оранжевый цвет, RAL 2004, текстурированная отделка OS
Вариант исполнения со внутренней резьбой
Резьбовая втулка и фиксирующий винт
Сталь (5.8), чернение
Вариант исполнения с резьбовым стержнем
Резьбовой стержень и фиксирующий винт
Сталь (5.8), чернение
Информация
Регулируемые ручки GN 101.1 идеально подходят для установки в ограниченном пространстве или в строго определённом положении. Центральная вставка присоединяется к рычагу посредством зубцов, которые можно легко отсоединить.
Если потянуть за ручку, зубцы расцепляются, появляется возможность перевести её в наиболее удобное положение. При отпускании ручки зубцы автоматически сцепляются.
Техническая информация
Вопрос о продукции
Спросите о серии GN 101 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
