Серия ERW.

ERW-SST-p

Регулируемые ручки

Плоская ручка, технополимер

Резьбовой стержень из нержавеющей стали

__logo__ERGO__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии ERW.

ERW-B

ERW-B

Регулируемые ручки

Плоская ручка, технополимер
ERW-SST

ERW-SST

Регулируемые ручки

Плоская ручка, технополимер
ERW-SST-p

ERW-SST-p

Регулируемые ручки

Плоская ручка, технополимер
ERW-p

ERW-p

Регулируемые ручки

Плоская ручка, технополимер

Изображения

ERW-SST-p — Регулируемые ручки ERW-SST-p — Регулируемые ручки ERW-SST-p — Регулируемые ручки ERW-SST-p — Регулируемые ручки ERW-SST-p — Регулируемые ручки ERW-SST-p — Регулируемые ручки ERW-SST-p — Регулируемые ручки ERW-SST-p — Регулируемые ручки

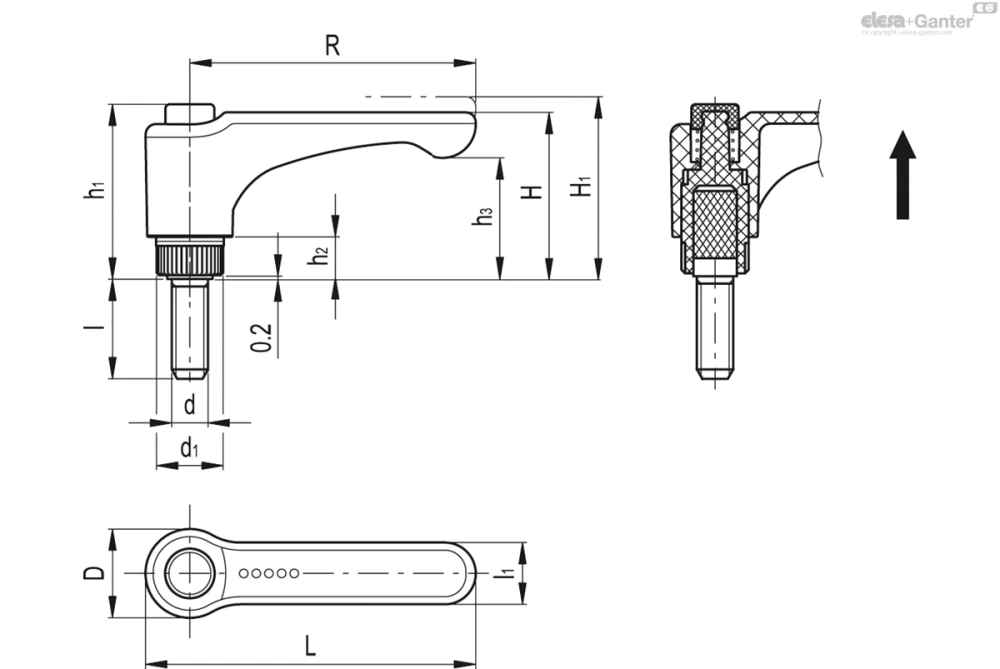

Схемы

Схема ERW-SST-p

ERW-SST-p

Таблица моделей — Регулируемые ручки

Артикул Описание
В корзину
252881-C1 ERW.22-SST-p-M3x10-C1 22 M3 29 14 26 29.5 28.5 6 19 10.5 10 8.5 16 7
252881-C2 ERW.22-SST-p-M3x10-C2 22 M3 29 14 26 29.5 28.5 6 19 10.5 10 8.5 16 7
252881-C3 ERW.22-SST-p-M3x10-C3 22 M3 29 14 26 29.5 28.5 6 19 10.5 10 8.5 16 7
252881-C4 ERW.22-SST-p-M3x10-C4 22 M3 29 14 26 29.5 28.5 6 19 10.5 10 8.5 16 7
252881-C5 ERW.22-SST-p-M3x10-C5 22 M3 29 14 26 29.5 28.5 6 19 10.5 10 8.5 16 7
252881-C6 ERW.22-SST-p-M3x10-C6 22 M3 29 14 26 29.5 28.5 6 19 10.5 10 8.5 16 7
252881-C17 ERW.22-SST-p-M3x10-C17 22 M3 29 14 26 29.5 28.5 6 19 10.5 10 8.5 16 7
252886-C1 ERW.22-SST-p-M4x16-C1 22 M4 29 14 26 29.5 28.5 6 19 10.5 16 8.5 16 7
252886-C2 ERW.22-SST-p-M4x16-C2 22 M4 29 14 26 29.5 28.5 6 19 10.5 16 8.5 16 7
252886-C3 ERW.22-SST-p-M4x16-C3 22 M4 29 14 26 29.5 28.5 6 19 10.5 16 8.5 16 7
252886-C4 ERW.22-SST-p-M4x16-C4 22 M4 29 14 26 29.5 28.5 6 19 10.5 16 8.5 16 7
252886-C5 ERW.22-SST-p-M4x16-C5 22 M4 29 14 26 29.5 28.5 6 19 10.5 16 8.5 16 7
252886-C6 ERW.22-SST-p-M4x16-C6 22 M4 29 14 26 29.5 28.5 6 19 10.5 16 8.5 16 7
252886-C17 ERW.22-SST-p-M4x16-C17 22 M4 29 14 26 29.5 28.5 6 19 10.5 16 8.5 16 7
252891-C1 ERW.22-SST-p-M4x20-C1 22 M4 29 14 26 29.5 28.5 6 19 10.5 20 8.5 16 7
252891-C2 ERW.22-SST-p-M4x20-C2 22 M4 29 14 26 29.5 28.5 6 19 10.5 20 8.5 16 7
252891-C3 ERW.22-SST-p-M4x20-C3 22 M4 29 14 26 29.5 28.5 6 19 10.5 20 8.5 16 7
252891-C4 ERW.22-SST-p-M4x20-C4 22 M4 29 14 26 29.5 28.5 6 19 10.5 20 8.5 16 7
252891-C5 ERW.22-SST-p-M4x20-C5 22 M4 29 14 26 29.5 28.5 6 19 10.5 20 8.5 16 7
252891-C6 ERW.22-SST-p-M4x20-C6 22 M4 29 14 26 29.5 28.5 6 19 10.5 20 8.5 16 7
252891-C17 ERW.22-SST-p-M4x20-C17 22 M4 29 14 26 29.5 28.5 6 19 10.5 20 8.5 16 7
252896-C1 ERW.22-SST-p-M5x16-C1 22 M5 29 14 26 29.5 28.5 6 19 10.5 16 8.5 16 7
252896-C2 ERW.22-SST-p-M5x16-C2 22 M5 29 14 26 29.5 28.5 6 19 10.5 16 8.5 16 7
252896-C3 ERW.22-SST-p-M5x16-C3 22 M5 29 14 26 29.5 28.5 6 19 10.5 16 8.5 16 7
252896-C4 ERW.22-SST-p-M5x16-C4 22 M5 29 14 26 29.5 28.5 6 19 10.5 16 8.5 16 7
252896-C5 ERW.22-SST-p-M5x16-C5 22 M5 29 14 26 29.5 28.5 6 19 10.5 16 8.5 16 7
252896-C6 ERW.22-SST-p-M5x16-C6 22 M5 29 14 26 29.5 28.5 6 19 10.5 16 8.5 16 7
252896-C17 ERW.22-SST-p-M5x16-C17 22 M5 29 14 26 29.5 28.5 6 19 10.5 16 8.5 16 7
252901-C1 ERW.22-SST-p-M5x20-C1 22 M5 29 14 26 29.5 28.5 6 19 10.5 20 8.5 16 7
252901-C2 ERW.22-SST-p-M5x20-C2 22 M5 29 14 26 29.5 28.5 6 19 10.5 20 8.5 16 7
252901-C3 ERW.22-SST-p-M5x20-C3 22 M5 29 14 26 29.5 28.5 6 19 10.5 20 8.5 16 7
252901-C4 ERW.22-SST-p-M5x20-C4 22 M5 29 14 26 29.5 28.5 6 19 10.5 20 8.5 16 7
252901-C5 ERW.22-SST-p-M5x20-C5 22 M5 29 14 26 29.5 28.5 6 19 10.5 20 8.5 16 7
252901-C6 ERW.22-SST-p-M5x20-C6 22 M5 29 14 26 29.5 28.5 6 19 10.5 20 8.5 16 7
252901-C17 ERW.22-SST-p-M5x20-C17 22 M5 29 14 26 29.5 28.5 6 19 10.5 20 8.5 16 7
255061-C1 ERW.30-SST-p-M5x10-C1 30 M5 37.5 15.5 27 30.5 29.5 6 20.5 12 10 9 18 9
255061-C2 ERW.30-SST-p-M5x10-C2 30 M5 37.5 15.5 27 30.5 29.5 6 20.5 12 10 9 18 9
255061-C3 ERW.30-SST-p-M5x10-C3 30 M5 37.5 15.5 27 30.5 29.5 6 20.5 12 10 9 18 9
255061-C4 ERW.30-SST-p-M5x10-C4 30 M5 37.5 15.5 27 30.5 29.5 6 20.5 12 10 9 18 9
255061-C5 ERW.30-SST-p-M5x10-C5 30 M5 37.5 15.5 27 30.5 29.5 6 20.5 12 10 9 18 9
255061-C6 ERW.30-SST-p-M5x10-C6 30 M5 37.5 15.5 27 30.5 29.5 6 20.5 12 10 9 18 9
255061-C17 ERW.30-SST-p-M5x10-C17 30 M5 37.5 15.5 27 30.5 29.5 6 20.5 12 10 9 18 9
255066-C1 ERW.30-SST-p-M5x16-C1 30 M5 37.5 15.5 27 30.5 29.5 6 20.5 12 16 9 18 11
255066-C2 ERW.30-SST-p-M5x16-C2 30 M5 37.5 15.5 27 30.5 29.5 6 20.5 12 16 9 18 11
255066-C3 ERW.30-SST-p-M5x16-C3 30 M5 37.5 15.5 27 30.5 29.5 6 20.5 12 16 9 18 11
255066-C4 ERW.30-SST-p-M5x16-C4 30 M5 37.5 15.5 27 30.5 29.5 6 20.5 12 16 9 18 11
255066-C5 ERW.30-SST-p-M5x16-C5 30 M5 37.5 15.5 27 30.5 29.5 6 20.5 12 16 9 18 11
255066-C6 ERW.30-SST-p-M5x16-C6 30 M5 37.5 15.5 27 30.5 29.5 6 20.5 12 16 9 18 11
255066-C17 ERW.30-SST-p-M5x16-C17 30 M5 37.5 15.5 27 30.5 29.5 6 20.5 12 16 9 18 11
255196-C1 ERW.30-SST-p-M6x10-C1 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 10 9 18 12
255196-C2 ERW.30-SST-p-M6x10-C2 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 10 9 18 12
255196-C3 ERW.30-SST-p-M6x10-C3 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 10 9 18 12
255196-C4 ERW.30-SST-p-M6x10-C4 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 10 9 18 12
255196-C5 ERW.30-SST-p-M6x10-C5 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 10 9 18 12
255196-C6 ERW.30-SST-p-M6x10-C6 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 10 9 18 12
255196-C17 ERW.30-SST-p-M6x10-C17 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 10 9 18 12
255201-C1 ERW.30-SST-p-M6x16-C1 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 16 9 18 12
255201-C2 ERW.30-SST-p-M6x16-C2 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 16 9 18 12
255201-C3 ERW.30-SST-p-M6x16-C3 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 16 9 18 12
255201-C4 ERW.30-SST-p-M6x16-C4 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 16 9 18 12
255201-C5 ERW.30-SST-p-M6x16-C5 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 16 9 18 12
255201-C6 ERW.30-SST-p-M6x16-C6 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 16 9 18 12
255201-C17 ERW.30-SST-p-M6x16-C17 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 16 9 18 12
255203-C1 ERW.30-SST-p-M6x20-C1 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 20 9 18 13
255203-C2 ERW.30-SST-p-M6x20-C2 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 20 9 18 13
255203-C3 ERW.30-SST-p-M6x20-C3 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 20 9 18 13
255203-C4 ERW.30-SST-p-M6x20-C4 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 20 9 18 13
255203-C5 ERW.30-SST-p-M6x20-C5 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 20 9 18 13
255203-C6 ERW.30-SST-p-M6x20-C6 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 20 9 18 13
255203-C17 ERW.30-SST-p-M6x20-C17 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 20 9 18 13
255205-C1 ERW.30-SST-p-M6x25-C1 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 25 9 18 14
255205-C2 ERW.30-SST-p-M6x25-C2 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 25 9 18 14
255205-C3 ERW.30-SST-p-M6x25-C3 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 25 9 18 14
255205-C4 ERW.30-SST-p-M6x25-C4 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 25 9 18 14
255205-C5 ERW.30-SST-p-M6x25-C5 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 25 9 18 14
255205-C6 ERW.30-SST-p-M6x25-C6 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 25 9 18 14
255205-C17 ERW.30-SST-p-M6x25-C17 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 25 9 18 14
255207-C1 ERW.30-SST-p-M6x30-C1 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 30 9 18 15
255207-C2 ERW.30-SST-p-M6x30-C2 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 30 9 18 15
255207-C3 ERW.30-SST-p-M6x30-C3 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 30 9 18 15
255207-C4 ERW.30-SST-p-M6x30-C4 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 30 9 18 15
255207-C5 ERW.30-SST-p-M6x30-C5 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 30 9 18 15
255207-C6 ERW.30-SST-p-M6x30-C6 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 30 9 18 15
255207-C17 ERW.30-SST-p-M6x30-C17 30 M6 37.5 15.5 27 30.5 29.5 6 20.5 12 30 9 18 15
255209-C1 ERW.44-SST-p-M5x10-C1 44 M5 52 15.5 27 30.5 29.5 6 18.5 12 10 11 18 12
255209-C2 ERW.44-SST-p-M5x10-C2 44 M5 52 15.5 27 30.5 29.5 6 18.5 12 10 11 18 12
255209-C3 ERW.44-SST-p-M5x10-C3 44 M5 52 15.5 27 30.5 29.5 6 18.5 12 10 11 18 12
255209-C4 ERW.44-SST-p-M5x10-C4 44 M5 52 15.5 27 30.5 29.5 6 18.5 12 10 11 18 12
255209-C5 ERW.44-SST-p-M5x10-C5 44 M5 52 15.5 27 30.5 29.5 6 18.5 12 10 11 18 12
255209-C6 ERW.44-SST-p-M5x10-C6 44 M5 52 15.5 27 30.5 29.5 6 18.5 12 10 11 18 12
255209-C17 ERW.44-SST-p-M5x10-C17 44 M5 52 15.5 27 30.5 29.5 6 18.5 12 10 11 18 12
255211-C1 ERW.44-SST-p-M5x16-C1 44 M5 52 15.5 27 30.5 29.5 6 18.5 12 16 11 18 13
255211-C2 ERW.44-SST-p-M5x16-C2 44 M5 52 15.5 27 30.5 29.5 6 18.5 12 16 11 18 13
255211-C3 ERW.44-SST-p-M5x16-C3 44 M5 52 15.5 27 30.5 29.5 6 18.5 12 16 11 18 13
255211-C4 ERW.44-SST-p-M5x16-C4 44 M5 52 15.5 27 30.5 29.5 6 18.5 12 16 11 18 13
255211-C5 ERW.44-SST-p-M5x16-C5 44 M5 52 15.5 27 30.5 29.5 6 18.5 12 16 11 18 13
255211-C6 ERW.44-SST-p-M5x16-C6 44 M5 52 15.5 27 30.5 29.5 6 18.5 12 16 11 18 13
255211-C17 ERW.44-SST-p-M5x16-C17 44 M5 52 15.5 27 30.5 29.5 6 18.5 12 16 11 18 13
255216-C1 ERW.44-SST-p-M6x10-C1 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 10 11 18 13
255216-C2 ERW.44-SST-p-M6x10-C2 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 10 11 18 13
255216-C3 ERW.44-SST-p-M6x10-C3 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 10 11 18 13
255216-C4 ERW.44-SST-p-M6x10-C4 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 10 11 18 13
255216-C5 ERW.44-SST-p-M6x10-C5 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 10 11 18 13
255216-C6 ERW.44-SST-p-M6x10-C6 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 10 11 18 13
255216-C17 ERW.44-SST-p-M6x10-C17 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 10 11 18 13
255221-C1 ERW.44-SST-p-M6x16-C1 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 16 11 18 15
255221-C2 ERW.44-SST-p-M6x16-C2 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 16 11 18 15
255221-C3 ERW.44-SST-p-M6x16-C3 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 16 11 18 15
255221-C4 ERW.44-SST-p-M6x16-C4 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 16 11 18 15
255221-C5 ERW.44-SST-p-M6x16-C5 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 16 11 18 15
255221-C6 ERW.44-SST-p-M6x16-C6 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 16 11 18 15
255221-C17 ERW.44-SST-p-M6x16-C17 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 16 11 18 15
255226-C1 ERW.44-SST-p-M6x20-C1 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 20 11 18 15
255226-C2 ERW.44-SST-p-M6x20-C2 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 20 11 18 15
255226-C3 ERW.44-SST-p-M6x20-C3 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 20 11 18 15
255226-C4 ERW.44-SST-p-M6x20-C4 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 20 11 18 15
255226-C5 ERW.44-SST-p-M6x20-C5 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 20 11 18 15
255226-C6 ERW.44-SST-p-M6x20-C6 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 20 11 18 15
255226-C17 ERW.44-SST-p-M6x20-C17 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 20 11 18 15
255231-C1 ERW.44-SST-p-M6x25-C1 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 25 11 18 16
255231-C2 ERW.44-SST-p-M6x25-C2 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 25 11 18 16
255231-C3 ERW.44-SST-p-M6x25-C3 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 25 11 18 16
255231-C4 ERW.44-SST-p-M6x25-C4 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 25 11 18 16
255231-C5 ERW.44-SST-p-M6x25-C5 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 25 11 18 16
255231-C6 ERW.44-SST-p-M6x25-C6 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 25 11 18 16
255231-C17 ERW.44-SST-p-M6x25-C17 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 25 11 18 16
255236-C1 ERW.44-SST-p-M6x30-C1 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 30 11 18 17
255236-C2 ERW.44-SST-p-M6x30-C2 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 30 11 18 17
255236-C3 ERW.44-SST-p-M6x30-C3 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 30 11 18 17
255236-C4 ERW.44-SST-p-M6x30-C4 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 30 11 18 17
255236-C5 ERW.44-SST-p-M6x30-C5 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 30 11 18 17
255236-C6 ERW.44-SST-p-M6x30-C6 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 30 11 18 17
255236-C17 ERW.44-SST-p-M6x30-C17 44 M6 52 15.5 27 30.5 29.5 6 18.5 12 30 11 18 17
255341-C1 ERW.63-SST-p-M6x10-C1 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 10 13.5 20 24
255341-C2 ERW.63-SST-p-M6x10-C2 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 10 13.5 20 24
255341-C3 ERW.63-SST-p-M6x10-C3 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 10 13.5 20 24
255341-C4 ERW.63-SST-p-M6x10-C4 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 10 13.5 20 24
255341-C5 ERW.63-SST-p-M6x10-C5 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 10 13.5 20 24
255341-C6 ERW.63-SST-p-M6x10-C6 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 10 13.5 20 24
255341-C17 ERW.63-SST-p-M6x10-C17 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 10 13.5 20 24
255351-C1 ERW.63-SST-p-M6x20-C1 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 20 13.5 20 24
255351-C2 ERW.63-SST-p-M6x20-C2 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 20 13.5 20 24
255351-C3 ERW.63-SST-p-M6x20-C3 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 20 13.5 20 24
255351-C4 ERW.63-SST-p-M6x20-C4 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 20 13.5 20 24
255351-C5 ERW.63-SST-p-M6x20-C5 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 20 13.5 20 24
255351-C6 ERW.63-SST-p-M6x20-C6 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 20 13.5 20 24
255351-C17 ERW.63-SST-p-M6x20-C17 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 20 13.5 20 24
255421-C1 ERW.63-SST-p-M6x30-C1 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 30 13.5 20 26
255421-C2 ERW.63-SST-p-M6x30-C2 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 30 13.5 20 26
255421-C3 ERW.63-SST-p-M6x30-C3 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 30 13.5 20 26
255421-C4 ERW.63-SST-p-M6x30-C4 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 30 13.5 20 26
255421-C5 ERW.63-SST-p-M6x30-C5 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 30 13.5 20 26
255421-C6 ERW.63-SST-p-M6x30-C6 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 30 13.5 20 26
255421-C17 ERW.63-SST-p-M6x30-C17 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 30 13.5 20 26
255426-C1 ERW.63-SST-p-M6x40-C1 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 40 13.5 20 28
255426-C2 ERW.63-SST-p-M6x40-C2 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 40 13.5 20 28
255426-C3 ERW.63-SST-p-M6x40-C3 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 40 13.5 20 28
255426-C4 ERW.63-SST-p-M6x40-C4 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 40 13.5 20 28
255426-C5 ERW.63-SST-p-M6x40-C5 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 40 13.5 20 28
255426-C6 ERW.63-SST-p-M6x40-C6 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 40 13.5 20 28
255426-C17 ERW.63-SST-p-M6x40-C17 63 M6 73.5 19 36.5 40 37.5 8 26.5 15 40 13.5 20 28
255431-C1 ERW.63-SST-p-M8x16-C1 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 16 13.5 20 29
255431-C2 ERW.63-SST-p-M8x16-C2 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 16 13.5 20 29
255431-C3 ERW.63-SST-p-M8x16-C3 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 16 13.5 20 29
255431-C4 ERW.63-SST-p-M8x16-C4 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 16 13.5 20 29
255431-C5 ERW.63-SST-p-M8x16-C5 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 16 13.5 20 29
255431-C6 ERW.63-SST-p-M8x16-C6 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 16 13.5 20 29
255431-C17 ERW.63-SST-p-M8x16-C17 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 16 13.5 20 29
255436-C1 ERW.63-SST-p-M8x20-C1 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 20 13.5 20 31
255436-C2 ERW.63-SST-p-M8x20-C2 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 20 13.5 20 31
255436-C3 ERW.63-SST-p-M8x20-C3 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 20 13.5 20 31
255436-C4 ERW.63-SST-p-M8x20-C4 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 20 13.5 20 31
255436-C5 ERW.63-SST-p-M8x20-C5 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 20 13.5 20 31
255436-C6 ERW.63-SST-p-M8x20-C6 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 20 13.5 20 31
255436-C17 ERW.63-SST-p-M8x20-C17 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 20 13.5 20 31
255441-C1 ERW.63-SST-p-M8x25-C1 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 25 13.5 20 33
255441-C2 ERW.63-SST-p-M8x25-C2 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 25 13.5 20 33
255441-C3 ERW.63-SST-p-M8x25-C3 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 25 13.5 20 33
255441-C4 ERW.63-SST-p-M8x25-C4 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 25 13.5 20 33
255441-C5 ERW.63-SST-p-M8x25-C5 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 25 13.5 20 33
255441-C6 ERW.63-SST-p-M8x25-C6 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 25 13.5 20 33
255441-C17 ERW.63-SST-p-M8x25-C17 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 25 13.5 20 33
255446-C1 ERW.63-SST-p-M8x30-C1 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 30 13.5 20 33
255446-C2 ERW.63-SST-p-M8x30-C2 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 30 13.5 20 33
255446-C3 ERW.63-SST-p-M8x30-C3 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 30 13.5 20 33
255446-C4 ERW.63-SST-p-M8x30-C4 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 30 13.5 20 33
255446-C5 ERW.63-SST-p-M8x30-C5 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 30 13.5 20 33
255446-C6 ERW.63-SST-p-M8x30-C6 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 30 13.5 20 33
255446-C17 ERW.63-SST-p-M8x30-C17 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 30 13.5 20 33
255451-C1 ERW.63-SST-p-M8x35-C1 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 35 13.5 20 36
255451-C2 ERW.63-SST-p-M8x35-C2 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 35 13.5 20 36
255451-C3 ERW.63-SST-p-M8x35-C3 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 35 13.5 20 36
255451-C4 ERW.63-SST-p-M8x35-C4 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 35 13.5 20 36
255451-C5 ERW.63-SST-p-M8x35-C5 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 35 13.5 20 36
255451-C6 ERW.63-SST-p-M8x35-C6 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 35 13.5 20 36
255451-C17 ERW.63-SST-p-M8x35-C17 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 35 13.5 20 36
255456-C1 ERW.63-SST-p-M8x40-C1 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 40 13.5 20 41
255456-C2 ERW.63-SST-p-M8x40-C2 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 40 13.5 20 41
255456-C3 ERW.63-SST-p-M8x40-C3 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 40 13.5 20 41
255456-C4 ERW.63-SST-p-M8x40-C4 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 40 13.5 20 41
255456-C5 ERW.63-SST-p-M8x40-C5 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 40 13.5 20 41
255456-C6 ERW.63-SST-p-M8x40-C6 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 40 13.5 20 41
255456-C17 ERW.63-SST-p-M8x40-C17 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 40 13.5 20 41
255461-C1 ERW.63-SST-p-M8x45-C1 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 45 13.5 20 38
255461-C2 ERW.63-SST-p-M8x45-C2 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 45 13.5 20 38
255461-C3 ERW.63-SST-p-M8x45-C3 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 45 13.5 20 38
255461-C4 ERW.63-SST-p-M8x45-C4 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 45 13.5 20 38
255461-C5 ERW.63-SST-p-M8x45-C5 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 45 13.5 20 38
255461-C6 ERW.63-SST-p-M8x45-C6 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 45 13.5 20 38
255461-C17 ERW.63-SST-p-M8x45-C17 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 45 13.5 20 38
255466-C1 ERW.63-SST-p-M8x50-C1 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 50 13.5 20 40
255466-C2 ERW.63-SST-p-M8x50-C2 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 50 13.5 20 40
255466-C3 ERW.63-SST-p-M8x50-C3 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 50 13.5 20 40
255466-C4 ERW.63-SST-p-M8x50-C4 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 50 13.5 20 40
255466-C5 ERW.63-SST-p-M8x50-C5 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 50 13.5 20 40
255466-C6 ERW.63-SST-p-M8x50-C6 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 50 13.5 20 40
255466-C17 ERW.63-SST-p-M8x50-C17 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 50 13.5 20 40
255471-C1 ERW.63-SST-p-M8x60-C1 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 60 13.5 20 42
255471-C2 ERW.63-SST-p-M8x60-C2 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 60 13.5 20 42
255471-C3 ERW.63-SST-p-M8x60-C3 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 60 13.5 20 42
255471-C4 ERW.63-SST-p-M8x60-C4 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 60 13.5 20 42
255471-C5 ERW.63-SST-p-M8x60-C5 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 60 13.5 20 42
255471-C6 ERW.63-SST-p-M8x60-C6 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 60 13.5 20 42
255471-C17 ERW.63-SST-p-M8x60-C17 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 60 13.5 20 42
255476-C1 ERW.63-SST-p-M8x70-C1 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 70 13.5 20 42
255476-C2 ERW.63-SST-p-M8x70-C2 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 70 13.5 20 42
255476-C3 ERW.63-SST-p-M8x70-C3 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 70 13.5 20 42
255476-C4 ERW.63-SST-p-M8x70-C4 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 70 13.5 20 42
255476-C5 ERW.63-SST-p-M8x70-C5 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 70 13.5 20 42
255476-C6 ERW.63-SST-p-M8x70-C6 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 70 13.5 20 42
255476-C17 ERW.63-SST-p-M8x70-C17 63 M8 73.5 19 36.5 40 37.5 8 26.5 15 70 13.5 20 42
255601-C1 ERW.78-SST-p-M8x-20-C1 78 M8 90.5 24.5 42 45.5 47 12 30 19 20 16 24 61
255601-C2 ERW.78-SST-p-M8x-20-C2 78 M8 90.5 24.5 42 45.5 47 12 30 19 20 16 24 61
255601-C3 ERW.78-SST-p-M8x-20-C3 78 M8 90.5 24.5 42 45.5 47 12 30 19 20 16 24 61
255601-C4 ERW.78-SST-p-M8x-20-C4 78 M8 90.5 24.5 42 45.5 47 12 30 19 20 16 24 61
255601-C5 ERW.78-SST-p-M8x-20-C5 78 M8 90.5 24.5 42 45.5 47 12 30 19 20 16 24 61
255601-C6 ERW.78-SST-p-M8x-20-C6 78 M8 90.5 24.5 42 45.5 47 12 30 19 20 16 24 61
255601-C17 ERW.78-SST-p-M8x-20-C17 78 M8 90.5 24.5 42 45.5 47 12 30 19 20 16 24 61
255603-C1 ERW.78-SST-p-M8x-25-C1 78 M8 90.5 24.5 42 45.5 47 12 30 19 25 16 24 61
255603-C2 ERW.78-SST-p-M8x-25-C2 78 M8 90.5 24.5 42 45.5 47 12 30 19 25 16 24 61
255603-C3 ERW.78-SST-p-M8x-25-C3 78 M8 90.5 24.5 42 45.5 47 12 30 19 25 16 24 61
255603-C4 ERW.78-SST-p-M8x-25-C4 78 M8 90.5 24.5 42 45.5 47 12 30 19 25 16 24 61
255603-C5 ERW.78-SST-p-M8x-25-C5 78 M8 90.5 24.5 42 45.5 47 12 30 19 25 16 24 61
255603-C6 ERW.78-SST-p-M8x-25-C6 78 M8 90.5 24.5 42 45.5 47 12 30 19 25 16 24 61
255603-C17 ERW.78-SST-p-M8x-25-C17 78 M8 90.5 24.5 42 45.5 47 12 30 19 25 16 24 61
255605-C1 ERW.78-SST-p-M8x-30-C1 78 M8 90.5 24.5 42 45.5 47 12 30 19 30 16 24 61
255605-C2 ERW.78-SST-p-M8x-30-C2 78 M8 90.5 24.5 42 45.5 47 12 30 19 30 16 24 61
255605-C3 ERW.78-SST-p-M8x-30-C3 78 M8 90.5 24.5 42 45.5 47 12 30 19 30 16 24 61
255605-C4 ERW.78-SST-p-M8x-30-C4 78 M8 90.5 24.5 42 45.5 47 12 30 19 30 16 24 61
255605-C5 ERW.78-SST-p-M8x-30-C5 78 M8 90.5 24.5 42 45.5 47 12 30 19 30 16 24 61
255605-C6 ERW.78-SST-p-M8x-30-C6 78 M8 90.5 24.5 42 45.5 47 12 30 19 30 16 24 61
255605-C17 ERW.78-SST-p-M8x-30-C17 78 M8 90.5 24.5 42 45.5 47 12 30 19 30 16 24 61
255607-C1 ERW.78-SST-p-M8x-40-C1 78 M8 90.5 24.5 42 45.5 47 12 30 19 40 16 24 61
255607-C2 ERW.78-SST-p-M8x-40-C2 78 M8 90.5 24.5 42 45.5 47 12 30 19 40 16 24 61
255607-C3 ERW.78-SST-p-M8x-40-C3 78 M8 90.5 24.5 42 45.5 47 12 30 19 40 16 24 61
255607-C4 ERW.78-SST-p-M8x-40-C4 78 M8 90.5 24.5 42 45.5 47 12 30 19 40 16 24 61
255607-C5 ERW.78-SST-p-M8x-40-C5 78 M8 90.5 24.5 42 45.5 47 12 30 19 40 16 24 61
255607-C6 ERW.78-SST-p-M8x-40-C6 78 M8 90.5 24.5 42 45.5 47 12 30 19 40 16 24 61
255607-C17 ERW.78-SST-p-M8x-40-C17 78 M8 90.5 24.5 42 45.5 47 12 30 19 40 16 24 61
255609-C1 ERW.78-SST-p-M8x-45-C1 78 M8 90.5 24.5 42 45.5 47 12 30 19 45 16 24 61
255609-C2 ERW.78-SST-p-M8x-45-C2 78 M8 90.5 24.5 42 45.5 47 12 30 19 45 16 24 61
255609-C3 ERW.78-SST-p-M8x-45-C3 78 M8 90.5 24.5 42 45.5 47 12 30 19 45 16 24 61
255609-C4 ERW.78-SST-p-M8x-45-C4 78 M8 90.5 24.5 42 45.5 47 12 30 19 45 16 24 61
255609-C5 ERW.78-SST-p-M8x-45-C5 78 M8 90.5 24.5 42 45.5 47 12 30 19 45 16 24 61
255609-C6 ERW.78-SST-p-M8x-45-C6 78 M8 90.5 24.5 42 45.5 47 12 30 19 45 16 24 61
255609-C17 ERW.78-SST-p-M8x-45-C17 78 M8 90.5 24.5 42 45.5 47 12 30 19 45 16 24 61
255611-C1 ERW.78-SST-p-M8x-50-C1 78 M8 90.5 24.5 42 45.5 47 12 30 19 50 16 24 61
255611-C2 ERW.78-SST-p-M8x-50-C2 78 M8 90.5 24.5 42 45.5 47 12 30 19 50 16 24 61
255611-C3 ERW.78-SST-p-M8x-50-C3 78 M8 90.5 24.5 42 45.5 47 12 30 19 50 16 24 61
255611-C4 ERW.78-SST-p-M8x-50-C4 78 M8 90.5 24.5 42 45.5 47 12 30 19 50 16 24 61
255611-C5 ERW.78-SST-p-M8x-50-C5 78 M8 90.5 24.5 42 45.5 47 12 30 19 50 16 24 61
255611-C6 ERW.78-SST-p-M8x-50-C6 78 M8 90.5 24.5 42 45.5 47 12 30 19 50 16 24 61
255611-C17 ERW.78-SST-p-M8x-50-C17 78 M8 90.5 24.5 42 45.5 47 12 30 19 50 16 24 61
255617-C1 ERW.78-SST-p-M8x-70-C1 78 M8 90.5 24.5 42 45.5 47 12 30 19 70 16 24 61
255617-C2 ERW.78-SST-p-M8x-70-C2 78 M8 90.5 24.5 42 45.5 47 12 30 19 70 16 24 61
255617-C3 ERW.78-SST-p-M8x-70-C3 78 M8 90.5 24.5 42 45.5 47 12 30 19 70 16 24 61
255617-C4 ERW.78-SST-p-M8x-70-C4 78 M8 90.5 24.5 42 45.5 47 12 30 19 70 16 24 61
255617-C5 ERW.78-SST-p-M8x-70-C5 78 M8 90.5 24.5 42 45.5 47 12 30 19 70 16 24 61
255617-C6 ERW.78-SST-p-M8x-70-C6 78 M8 90.5 24.5 42 45.5 47 12 30 19 70 16 24 61
255617-C17 ERW.78-SST-p-M8x-70-C17 78 M8 90.5 24.5 42 45.5 47 12 30 19 70 16 24 61
255716-C1 ERW.78-SST-p-M10x-20-C1 78 M10 90.5 24.5 42 45.5 47 12 30 19 20 16 24 64
255716-C2 ERW.78-SST-p-M10x-20-C2 78 M10 90.5 24.5 42 45.5 47 12 30 19 20 16 24 64
255716-C3 ERW.78-SST-p-M10x-20-C3 78 M10 90.5 24.5 42 45.5 47 12 30 19 20 16 24 64
255716-C4 ERW.78-SST-p-M10x-20-C4 78 M10 90.5 24.5 42 45.5 47 12 30 19 20 16 24 64
255716-C5 ERW.78-SST-p-M10x-20-C5 78 M10 90.5 24.5 42 45.5 47 12 30 19 20 16 24 64
255716-C6 ERW.78-SST-p-M10x-20-C6 78 M10 90.5 24.5 42 45.5 47 12 30 19 20 16 24 64
255716-C17 ERW.78-SST-p-M10x-20-C17 78 M10 90.5 24.5 42 45.5 47 12 30 19 20 16 24 64
255726-C1 ERW.78-SST-p-M10x-30-C1 78 M10 90.5 24.5 42 45.5 47 12 30 19 30 16 24 62
255726-C2 ERW.78-SST-p-M10x-30-C2 78 M10 90.5 24.5 42 45.5 47 12 30 19 30 16 24 62
255726-C3 ERW.78-SST-p-M10x-30-C3 78 M10 90.5 24.5 42 45.5 47 12 30 19 30 16 24 62
255726-C4 ERW.78-SST-p-M10x-30-C4 78 M10 90.5 24.5 42 45.5 47 12 30 19 30 16 24 62
255726-C5 ERW.78-SST-p-M10x-30-C5 78 M10 90.5 24.5 42 45.5 47 12 30 19 30 16 24 62
255726-C6 ERW.78-SST-p-M10x-30-C6 78 M10 90.5 24.5 42 45.5 47 12 30 19 30 16 24 62
255726-C17 ERW.78-SST-p-M10x-30-C17 78 M10 90.5 24.5 42 45.5 47 12 30 19 30 16 24 62
255731-C1 ERW.78-SST-p-M10x-35-C1 78 M10 90.5 24.5 42 45.5 47 12 30 19 35 16 24 63
255731-C2 ERW.78-SST-p-M10x-35-C2 78 M10 90.5 24.5 42 45.5 47 12 30 19 35 16 24 63
255731-C3 ERW.78-SST-p-M10x-35-C3 78 M10 90.5 24.5 42 45.5 47 12 30 19 35 16 24 63
255731-C4 ERW.78-SST-p-M10x-35-C4 78 M10 90.5 24.5 42 45.5 47 12 30 19 35 16 24 63
255731-C5 ERW.78-SST-p-M10x-35-C5 78 M10 90.5 24.5 42 45.5 47 12 30 19 35 16 24 63
255731-C6 ERW.78-SST-p-M10x-35-C6 78 M10 90.5 24.5 42 45.5 47 12 30 19 35 16 24 63
255731-C17 ERW.78-SST-p-M10x-35-C17 78 M10 90.5 24.5 42 45.5 47 12 30 19 35 16 24 63
255736-C1 ERW.78-SST-p-M10x-40-C1 78 M10 90.5 24.5 42 45.5 47 12 30 19 40 16 24 67
255736-C2 ERW.78-SST-p-M10x-40-C2 78 M10 90.5 24.5 42 45.5 47 12 30 19 40 16 24 67
255736-C3 ERW.78-SST-p-M10x-40-C3 78 M10 90.5 24.5 42 45.5 47 12 30 19 40 16 24 66
255736-C4 ERW.78-SST-p-M10x-40-C4 78 M10 90.5 24.5 42 45.5 47 12 30 19 40 16 24 67
255736-C5 ERW.78-SST-p-M10x-40-C5 78 M10 90.5 24.5 42 45.5 47 12 30 19 40 16 24 67
255736-C6 ERW.78-SST-p-M10x-40-C6 78 M10 90.5 24.5 42 45.5 47 12 30 19 40 16 24 67
255736-C17 ERW.78-SST-p-M10x-40-C17 78 M10 90.5 24.5 42 45.5 47 12 30 19 40 16 24 67
255741-C1 ERW.78-SST-p-M10x-50-C1 78 M10 90.5 24.5 42 45.5 47 12 30 19 50 16 24 71
255741-C2 ERW.78-SST-p-M10x-50-C2 78 M10 90.5 24.5 42 45.5 47 12 30 19 50 16 24 71
255741-C3 ERW.78-SST-p-M10x-50-C3 78 M10 90.5 24.5 42 45.5 47 12 30 19 50 16 24 71
255741-C4 ERW.78-SST-p-M10x-50-C4 78 M10 90.5 24.5 42 45.5 47 12 30 19 50 16 24 71
255741-C5 ERW.78-SST-p-M10x-50-C5 78 M10 90.5 24.5 42 45.5 47 12 30 19 50 16 24 71
255741-C6 ERW.78-SST-p-M10x-50-C6 78 M10 90.5 24.5 42 45.5 47 12 30 19 50 16 24 71
255741-C17 ERW.78-SST-p-M10x-50-C17 78 M10 90.5 24.5 42 45.5 47 12 30 19 50 16 24 71
255746-C1 ERW.78-SST-p-M10x-60-C1 78 M10 90.5 24.5 42 45.5 47 12 30 19 60 16 24 76
255746-C2 ERW.78-SST-p-M10x-60-C2 78 M10 90.5 24.5 42 45.5 47 12 30 19 60 16 24 76
255746-C3 ERW.78-SST-p-M10x-60-C3 78 M10 90.5 24.5 42 45.5 47 12 30 19 60 16 24 76
255746-C4 ERW.78-SST-p-M10x-60-C4 78 M10 90.5 24.5 42 45.5 47 12 30 19 60 16 24 76
255746-C5 ERW.78-SST-p-M10x-60-C5 78 M10 90.5 24.5 42 45.5 47 12 30 19 60 16 24 76
255746-C6 ERW.78-SST-p-M10x-60-C6 78 M10 90.5 24.5 42 45.5 47 12 30 19 60 16 24 76
255746-C17 ERW.78-SST-p-M10x-60-C17 78 M10 90.5 24.5 42 45.5 47 12 30 19 60 16 24 76
255771-C1 ERW.78-SST-p-M12x-30-C1 78 M12 90.5 24.5 42 45.5 47 12 30 19 30 16 24 83
255771-C2 ERW.78-SST-p-M12x-30-C2 78 M12 90.5 24.5 42 45.5 47 12 30 19 30 16 24 83
255771-C3 ERW.78-SST-p-M12x-30-C3 78 M12 90.5 24.5 42 45.5 47 12 30 19 30 16 24 83
255771-C4 ERW.78-SST-p-M12x-30-C4 78 M12 90.5 24.5 42 45.5 47 12 30 19 30 16 24 83
255771-C5 ERW.78-SST-p-M12x-30-C5 78 M12 90.5 24.5 42 45.5 47 12 30 19 30 16 24 83
255771-C6 ERW.78-SST-p-M12x-30-C6 78 M12 90.5 24.5 42 45.5 47 12 30 19 30 16 24 83
255771-C17 ERW.78-SST-p-M12x-30-C17 78 M12 90.5 24.5 42 45.5 47 12 30 19 30 16 24 83
255773-C1 ERW.78-SST-p-M12x-35-C1 78 M12 90.5 24.5 42 45.5 47 12 30 19 35 16 24 74
255773-C2 ERW.78-SST-p-M12x-35-C2 78 M12 90.5 24.5 42 45.5 47 12 30 19 35 16 24 74
255773-C3 ERW.78-SST-p-M12x-35-C3 78 M12 90.5 24.5 42 45.5 47 12 30 19 35 16 24 74
255773-C4 ERW.78-SST-p-M12x-35-C4 78 M12 90.5 24.5 42 45.5 47 12 30 19 35 16 24 74
255773-C5 ERW.78-SST-p-M12x-35-C5 78 M12 90.5 24.5 42 45.5 47 12 30 19 35 16 24 74
255773-C6 ERW.78-SST-p-M12x-35-C6 78 M12 90.5 24.5 42 45.5 47 12 30 19 35 16 24 74
255773-C17 ERW.78-SST-p-M12x-35-C17 78 M12 90.5 24.5 42 45.5 47 12 30 19 35 16 24 74
255781-C1 ERW.78-SST-p-M12x-40-C1 78 M12 90.5 24.5 42 45.5 47 12 30 19 40 16 24 94
255781-C2 ERW.78-SST-p-M12x-40-C2 78 M12 90.5 24.5 42 45.5 47 12 30 19 40 16 24 94
255781-C3 ERW.78-SST-p-M12x-40-C3 78 M12 90.5 24.5 42 45.5 47 12 30 19 40 16 24 94
255781-C4 ERW.78-SST-p-M12x-40-C4 78 M12 90.5 24.5 42 45.5 47 12 30 19 40 16 24 94
255781-C5 ERW.78-SST-p-M12x-40-C5 78 M12 90.5 24.5 42 45.5 47 12 30 19 40 16 24 94
255781-C6 ERW.78-SST-p-M12x-40-C6 78 M12 90.5 24.5 42 45.5 47 12 30 19 40 16 24 94
255781-C17 ERW.78-SST-p-M12x-40-C17 78 M12 90.5 24.5 42 45.5 47 12 30 19 40 16 24 94
255786-C1 ERW.78-SST-p-M12x-50-C1 78 M12 90.5 24.5 42 45.5 47 12 30 19 50 16 24 96
255786-C2 ERW.78-SST-p-M12x-50-C2 78 M12 90.5 24.5 42 45.5 47 12 30 19 50 16 24 96
255786-C3 ERW.78-SST-p-M12x-50-C3 78 M12 90.5 24.5 42 45.5 47 12 30 19 50 16 24 96
255786-C4 ERW.78-SST-p-M12x-50-C4 78 M12 90.5 24.5 42 45.5 47 12 30 19 50 16 24 96
255786-C5 ERW.78-SST-p-M12x-50-C5 78 M12 90.5 24.5 42 45.5 47 12 30 19 50 16 24 96
255786-C6 ERW.78-SST-p-M12x-50-C6 78 M12 90.5 24.5 42 45.5 47 12 30 19 50 16 24 96
255786-C17 ERW.78-SST-p-M12x-50-C17 78 M12 90.5 24.5 42 45.5 47 12 30 19 50 16 24 96
255893-C1 ERW.78-SST-p-M12x-70-C1 78 M12 90.5 24.5 42 45.5 47 12 30 19 70 16 24 109
255893-C2 ERW.78-SST-p-M12x-70-C2 78 M12 90.5 24.5 42 45.5 47 12 30 19 70 16 24 109
255893-C3 ERW.78-SST-p-M12x-70-C3 78 M12 90.5 24.5 42 45.5 47 12 30 19 70 16 24 109
255893-C4 ERW.78-SST-p-M12x-70-C4 78 M12 90.5 24.5 42 45.5 47 12 30 19 70 16 24 109
255893-C5 ERW.78-SST-p-M12x-70-C5 78 M12 90.5 24.5 42 45.5 47 12 30 19 70 16 24 109
255893-C6 ERW.78-SST-p-M12x-70-C6 78 M12 90.5 24.5 42 45.5 47 12 30 19 70 16 24 109
255893-C17 ERW.78-SST-p-M12x-70-C17 78 M12 90.5 24.5 42 45.5 47 12 30 19 70 16 24 109
3D-модель Технические данные (PDF)

Основные характеристики

Корпус рычага

Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.

Нажимная кнопка

Технополимер, цветовая палитра Elecolors, глянцевая поверхность.

Стандартные исполнения

Прижимной элемент из технополимера, армированный стекловолокном с удерживающим штифтом, чёрного цвета, с насечкой на выступающей части, облегчающей закручивание. Возвратная пружина из нержавеющей стали AISI 302.

  • ERW-B: втулка из латуни с глухим резьбовым отверстием.
  • ERW-SST: втулка из нержавеющей стали AISI 303 с глухим резьбовым отверстием.
  • ERW-p: резьбовой стержень из оцинкованной стали с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).
  • ERW-SST-p: резьбовой стержень из нержавеющей стали AISI 303 с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).

Общая информация

Особенности и области применения

Ручки данного типа устанавливаются, когда доступное пространство и характер использования делают плоскую конфигурацию ручки предпочтительнее наклонной.

Преимущества изделий данной модели в сравнении с регулируемыми ручками других типов с металлическим фиксирующим винтом:

  • абсолютная электрическая изоляция для оператора
  • отсутствие на поверхности стальных компонентов, подверженных ржавению
  • эргономичность

устойчивость к нагрузкам

Регулируемые ручки с прижимными элементами предназначены для зажимных операций, иногда производимых с очень высокой частотой.

Таким образом, особое значение имеет эксплуатационная устойчивость ручки (например, усточивость к повторяющемся циклам затягивания), в частности прочность зубчатого элемента в узле зацепления, который передаёт усилие от рычага к резьбовому элементу (втулке или шпильке).

Результаты нескольких лабораторных испытаний, имитирующих жёсткие условия эксплуатации, показали, что, например, регулируемые ручки модели ERW.78 выдерживают более 100 тыс. срабатываний с усилием 490 Н (см. график).

Особый технополимер, армированный стекловолокном, позволяет регулируемым ручкам производства компании ELESA достичь отличных показателей эксплуатационной устойчивости, которые намного выше прилагаемых усилий в обычных условиях работы.

ACC_GRAFICO_ERW_RU

Инструкции по использованию

Инструкции по использованию

Для срабатывания прижимного элемента поднимите ручку, чтобы разъединить зубчатое зацепление, затем верните её в исходное положение. При отпускании ручки возвратная пружина автоматически входит в зацепление с зубцами.

Вопрос о продукции

Спросите о серии ERW-SST-p — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

ERM-A — Регулируемые ручки

ERM-A

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Прижимной элемент из стали, резьбовое отверстие
ERM-SST — Регулируемые ручки

ERM-SST

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Зажимной элемент их нержавеющей стали, резьбовое отверстие
ERM-SST-p — Регулируемые ручки

ERM-SST-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Зажимной элемент их нержавеющей стали, резьбовой винт
ERM-p — Регулируемые ручки

ERM-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Прижимной элемент из стали, резьбовой винт
ERS-A — Регулируемые ручки с функцией защиты

ERS-A

Регулируемые ручки с функцией защиты

Нажимные, технополимер

втулка из вороненой стали с глухим резьбовым отверстием.
ERS-B — Регулируемые ручки с функцией защиты

ERS-B

Регулируемые ручки с функцией защиты

Нажимные, технополимер

Латунная втулка, резьбовое отверстие
ERS-p — Регулируемые ручки с функцией защиты

ERS-p

Регулируемые ручки с функцией защиты

Нажимные, технополимер

Стальной резьбовой стержень, покрытый черной оксидной пленкой
ERX-AV-B — Регулируемые ручки

ERX-AV-B

Регулируемые ручки

Быстрая сборка, технополимер

Латунная втулка, резьбовое отверстие

Артикул модели

ERW-SST-p — Регулируемые ручки

Чертёж ERW-SST-p
