ERW-SST

Регулируемые ручки

Плоская ручка, технополимер

Втулка из нержавеющей стали, резьбовое отверстие

__logo__ERGO__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии ERW.

ERW-B

ERW-B

Регулируемые ручки

Плоская ручка, технополимер
ERW-SST

ERW-SST

Регулируемые ручки

Плоская ручка, технополимер
ERW-SST-p

ERW-SST-p

Регулируемые ручки

Плоская ручка, технополимер
ERW-p

ERW-p

Регулируемые ручки

Плоская ручка, технополимер

Изображения

ERW-SST — Регулируемые ручки ERW-SST — Регулируемые ручки ERW-SST — Регулируемые ручки ERW-SST — Регулируемые ручки ERW-SST — Регулируемые ручки ERW-SST — Регулируемые ручки ERW-SST — Регулируемые ручки ERW-SST — Регулируемые ручки

Схемы

Схема ERW-SST

ERW-SST

Таблица моделей — Регулируемые ручки

Артикул Описание
В корзину
252821-C1 ERW.22-SST-M3-C1 22 M3 29 14 26 29.5 6 28.5 6 19 10.5 9 16 6
252821-C2 ERW.22-SST-M3-C2 22 M3 29 14 26 29.5 6 28.5 6 19 10.5 9 16 6
252821-C3 ERW.22-SST-M3-C3 22 M3 29 14 26 29.5 6 28.5 6 19 10.5 9 16 6
252821-C4 ERW.22-SST-M3-C4 22 M3 29 14 26 29.5 6 28.5 6 19 10.5 9 16 6
252821-C5 ERW.22-SST-M3-C5 22 M3 29 14 26 29.5 6 28.5 6 19 10.5 9 16 6
252821-C6 ERW.22-SST-M3-C6 22 M3 29 14 26 29.5 6 28.5 6 19 10.5 9 16 6
252821-C17 ERW.22-SST-M3-C17 22 M3 29 14 26 29.5 6 28.5 6 19 10.5 9 16 6
252826-C1 ERW.22-SST-M4-C1 22 M4 29 14 26 29.5 9 28.5 6 19 10.5 9 16 6
252826-C2 ERW.22-SST-M4-C2 22 M4 29 14 26 29.5 9 28.5 6 19 10.5 9 16 6
252826-C3 ERW.22-SST-M4-C3 22 M4 29 14 26 29.5 9 28.5 6 19 10.5 9 16 6
252826-C4 ERW.22-SST-M4-C4 22 M4 29 14 26 29.5 9 28.5 6 19 10.5 9 16 6
252826-C5 ERW.22-SST-M4-C5 22 M4 29 14 26 29.5 9 28.5 6 19 10.5 9 16 6
252826-C6 ERW.22-SST-M4-C6 22 M4 29 14 26 29.5 9 28.5 6 19 10.5 9 16 6
252826-C17 ERW.22-SST-M4-C17 22 M4 29 14 26 29.5 9 28.5 6 19 10.5 9 16 6
252831-C1 ERW.22-SST-M5-C1 22 M5 29 14 26 29.5 10 28.5 6 19 10.5 9 16 6
252831-C2 ERW.22-SST-M5-C2 22 M5 29 14 26 29.5 10 28.5 6 19 10.5 9 16 6
252831-C3 ERW.22-SST-M5-C3 22 M5 29 14 26 29.5 10 28.5 6 19 10.5 9 16 6
252831-C4 ERW.22-SST-M5-C4 22 M5 29 14 26 29.5 10 28.5 6 19 10.5 9 16 6
252831-C5 ERW.22-SST-M5-C5 22 M5 29 14 26 29.5 10 28.5 6 19 10.5 9 16 6
252831-C6 ERW.22-SST-M5-C6 22 M5 29 14 26 29.5 10 28.5 6 19 10.5 9 16 6
252831-C17 ERW.22-SST-M5-C17 22 M5 29 14 26 29.5 10 28.5 6 19 10.5 9 16 6
255071-C1 ERW.30-SST-M5-C1 30 M5 37.5 15.5 27 30.5 6 29.5 6 20.5 12 9 18 10
255071-C2 ERW.30-SST-M5-C2 30 M5 37.5 15.5 27 30.5 6 29.5 6 20.5 12 9 18 10
255071-C3 ERW.30-SST-M5-C3 30 M5 37.5 15.5 27 30.5 6 29.5 6 20.5 12 9 18 10
255071-C4 ERW.30-SST-M5-C4 30 M5 37.5 15.5 27 30.5 6 29.5 6 20.5 12 9 18 10
255071-C5 ERW.30-SST-M5-C5 30 M5 37.5 15.5 27 30.5 6 29.5 6 20.5 12 9 18 10
255071-C6 ERW.30-SST-M5-C6 30 M5 37.5 15.5 27 30.5 6 29.5 6 20.5 12 9 18 10
255071-C17 ERW.30-SST-M5-C17 30 M5 37.5 15.5 27 30.5 6 29.5 6 20.5 12 9 18 10
255076-C1 ERW.30-SST-M6-C1 30 M6 37.5 15.5 27 30.5 6 29.5 6 20.5 12 9 18 8
255076-C2 ERW.30-SST-M6-C2 30 M6 37.5 15.5 27 30.5 6 29.5 6 20.5 12 9 18 8
255076-C3 ERW.30-SST-M6-C3 30 M6 37.5 15.5 27 30.5 6 29.5 6 20.5 12 9 18 8
255076-C4 ERW.30-SST-M6-C4 30 M6 37.5 15.5 27 30.5 6 29.5 6 20.5 12 9 18 8
255076-C5 ERW.30-SST-M6-C5 30 M6 37.5 15.5 27 30.5 6 29.5 6 20.5 12 9 18 8
255076-C6 ERW.30-SST-M6-C6 30 M6 37.5 15.5 27 30.5 6 29.5 6 20.5 12 9 18 8
255076-C17 ERW.30-SST-M6-C17 30 M6 37.5 15.5 27 30.5 6 29.5 6 20.5 12 9 18 8
255101-C1 ERW.44-SST-M5-C1 44 M5 52 15.5 27 30.5 6 29.5 6 18.5 12 11 18 11
255101-C2 ERW.44-SST-M5-C2 44 M5 52 15.5 27 30.5 6 29.5 6 18.5 12 11 18 11
255101-C3 ERW.44-SST-M5-C3 44 M5 52 15.5 27 30.5 6 29.5 6 18.5 12 11 18 11
255101-C4 ERW.44-SST-M5-C4 44 M5 52 15.5 27 30.5 6 29.5 6 18.5 12 11 18 11
255101-C5 ERW.44-SST-M5-C5 44 M5 52 15.5 27 30.5 6 29.5 6 18.5 12 11 18 11
255101-C6 ERW.44-SST-M5-C6 44 M5 52 15.5 27 30.5 6 29.5 6 18.5 12 11 18 11
255101-C17 ERW.44-SST-M5-C17 44 M5 52 15.5 27 30.5 6 29.5 6 18.5 12 11 18 11
255106-C1 ERW.44-SST-M6-C1 44 M6 52 15.5 27 30.5 6 29.5 6 18.5 12 11 18 13
255106-C2 ERW.44-SST-M6-C2 44 M6 52 15.5 27 30.5 6 29.5 6 18.5 12 11 18 13
255106-C3 ERW.44-SST-M6-C3 44 M6 52 15.5 27 30.5 6 29.5 6 18.5 12 11 18 13
255106-C4 ERW.44-SST-M6-C4 44 M6 52 15.5 27 30.5 6 29.5 6 18.5 12 11 18 13
255106-C5 ERW.44-SST-M6-C5 44 M6 52 15.5 27 30.5 6 29.5 6 18.5 12 11 18 13
255106-C6 ERW.44-SST-M6-C6 44 M6 52 15.5 27 30.5 6 29.5 6 18.5 12 11 18 13
255106-C17 ERW.44-SST-M6-C17 44 M6 52 15.5 27 30.5 6 29.5 6 18.5 12 11 18 13
255131-C1 ERW.63-SST-M6-C1 63 M6 73.5 19 36.5 40 12 37.5 8 26.5 15 13.5 20 22
255131-C2 ERW.63-SST-M6-C2 63 M6 73.5 19 36.5 40 12 37.5 8 26.5 15 13.5 20 22
255131-C3 ERW.63-SST-M6-C3 63 M6 73.5 19 36.5 40 12 37.5 8 26.5 15 13.5 20 22
255131-C4 ERW.63-SST-M6-C4 63 M6 73.5 19 36.5 40 12 37.5 8 26.5 15 13.5 20 22
255131-C5 ERW.63-SST-M6-C5 63 M6 73.5 19 36.5 40 12 37.5 8 26.5 15 13.5 20 22
255131-C6 ERW.63-SST-M6-C6 63 M6 73.5 19 36.5 40 12 37.5 8 26.5 15 13.5 20 22
255131-C17 ERW.63-SST-M6-C17 63 M6 73.5 19 36.5 40 12 37.5 8 26.5 15 13.5 20 22
255136-C1 ERW.63-SST-M8-C1 63 M8 73.5 19 36.5 40 12 37.5 8 26.5 15 13.5 20 25
255136-C2 ERW.63-SST-M8-C2 63 M8 73.5 19 36.5 40 12 37.5 8 26.5 15 13.5 20 25
255136-C3 ERW.63-SST-M8-C3 63 M8 73.5 19 36.5 40 12 37.5 8 26.5 15 13.5 20 25
255136-C4 ERW.63-SST-M8-C4 63 M8 73.5 19 36.5 40 12 37.5 8 26.5 15 13.5 20 25
255136-C5 ERW.63-SST-M8-C5 63 M8 73.5 19 36.5 40 12 37.5 8 26.5 15 13.5 20 25
255136-C6 ERW.63-SST-M8-C6 63 M8 73.5 19 36.5 40 12 37.5 8 26.5 15 13.5 20 25
255136-C17 ERW.63-SST-M8-C17 63 M8 73.5 19 36.5 40 12 37.5 8 26.5 15 13.5 20 25
255151-C1 ERW.78-SST-M8-C1 78 M8 90.5 24.5 42 45.5 13 47 12 30 19 16 24 41
255151-C2 ERW.78-SST-M8-C2 78 M8 90.5 24.5 42 45.5 13 47 12 30 19 16 24 41
255151-C3 ERW.78-SST-M8-C3 78 M8 90.5 24.5 42 45.5 13 47 12 30 19 16 24 41
255151-C4 ERW.78-SST-M8-C4 78 M8 90.5 24.5 42 45.5 13 47 12 30 19 16 24 41
255151-C5 ERW.78-SST-M8-C5 78 M8 90.5 24.5 42 45.5 13 47 12 30 19 16 24 41
255151-C6 ERW.78-SST-M8-C6 78 M8 90.5 24.5 42 45.5 13 47 12 30 19 16 24 41
255151-C17 ERW.78-SST-M8-C17 78 M8 90.5 24.5 42 45.5 13 47 12 30 19 16 24 41
255156-C1 ERW.78-SST-M10-C1 78 M10 90.5 24.5 42 45.5 13 47 12 30 19 16 24 43
255156-C2 ERW.78-SST-M10-C2 78 M10 90.5 24.5 42 45.5 13 47 12 30 19 16 24 43
255156-C3 ERW.78-SST-M10-C3 78 M10 90.5 24.5 42 45.5 13 47 12 30 19 16 24 43
255156-C4 ERW.78-SST-M10-C4 78 M10 90.5 24.5 42 45.5 13 47 12 30 19 16 24 43
255156-C5 ERW.78-SST-M10-C5 78 M10 90.5 24.5 42 45.5 13 47 12 30 19 16 24 43
255156-C6 ERW.78-SST-M10-C6 78 M10 90.5 24.5 42 45.5 13 47 12 30 19 16 24 43
255156-C17 ERW.78-SST-M10-C17 78 M10 90.5 24.5 42 45.5 13 47 12 30 19 16 24 43
3D-модель Технические данные (PDF)

Основные характеристики

Корпус рычага

Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.

Нажимная кнопка

Технополимер, цветовая палитра Elecolors, глянцевая поверхность.

Стандартные исполнения

Прижимной элемент из технополимера, армированный стекловолокном с удерживающим штифтом, чёрного цвета, с насечкой на выступающей части, облегчающей закручивание. Возвратная пружина из нержавеющей стали AISI 302.

  • ERW-B: втулка из латуни с глухим резьбовым отверстием.
  • ERW-SST: втулка из нержавеющей стали AISI 303 с глухим резьбовым отверстием.
  • ERW-p: резьбовой стержень из оцинкованной стали с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).
  • ERW-SST-p: резьбовой стержень из нержавеющей стали AISI 303 с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).

Общая информация

Особенности и области применения

Ручки данного типа устанавливаются, когда доступное пространство и характер использования делают плоскую конфигурацию ручки предпочтительнее наклонной.

Преимущества изделий данной модели в сравнении с регулируемыми ручками других типов с металлическим фиксирующим винтом:

  • абсолютная электрическая изоляция для оператора
  • отсутствие на поверхности стальных компонентов, подверженных ржавению
  • эргономичность

устойчивость к нагрузкам

Регулируемые ручки с прижимными элементами предназначены для зажимных операций, иногда производимых с очень высокой частотой.

Таким образом, особое значение имеет эксплуатационная устойчивость ручки (например, усточивость к повторяющемся циклам затягивания), в частности прочность зубчатого элемента в узле зацепления, который передаёт усилие от рычага к резьбовому элементу (втулке или шпильке).

Результаты нескольких лабораторных испытаний, имитирующих жёсткие условия эксплуатации, показали, что, например, регулируемые ручки модели ERW.78 выдерживают более 100 тыс. срабатываний с усилием 490 Н (см. график).

Особый технополимер, армированный стекловолокном, позволяет регулируемым ручкам производства компании ELESA достичь отличных показателей эксплуатационной устойчивости, которые намного выше прилагаемых усилий в обычных условиях работы.

ACC_GRAFICO_ERW_RU

Инструкции по использованию

Инструкции по использованию

Для срабатывания прижимного элемента поднимите ручку, чтобы разъединить зубчатое зацепление, затем верните её в исходное положение. При отпускании ручки возвратная пружина автоматически входит в зацепление с зубцами.

Вопрос о продукции

Спросите о серии ERW-SST — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

ERM-A — Регулируемые ручки

ERM-A

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Прижимной элемент из стали, резьбовое отверстие
ERM-SST — Регулируемые ручки

ERM-SST

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Зажимной элемент их нержавеющей стали, резьбовое отверстие
ERM-SST-p — Регулируемые ручки

ERM-SST-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Зажимной элемент их нержавеющей стали, резьбовой винт
ERM-p — Регулируемые ручки

ERM-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Прижимной элемент из стали, резьбовой винт
ERS-A — Регулируемые ручки с функцией защиты

ERS-A

Регулируемые ручки с функцией защиты

Нажимные, технополимер

втулка из вороненой стали с глухим резьбовым отверстием.
ERS-B — Регулируемые ручки с функцией защиты

ERS-B

Регулируемые ручки с функцией защиты

Нажимные, технополимер

Латунная втулка, резьбовое отверстие
ERS-p — Регулируемые ручки с функцией защиты

ERS-p

Регулируемые ручки с функцией защиты

Нажимные, технополимер

Стальной резьбовой стержень, покрытый черной оксидной пленкой
ERX-AV-B — Регулируемые ручки

ERX-AV-B

Регулируемые ручки

Быстрая сборка, технополимер

Латунная втулка, резьбовое отверстие

Артикул модели

ERW-SST — Регулируемые ручки

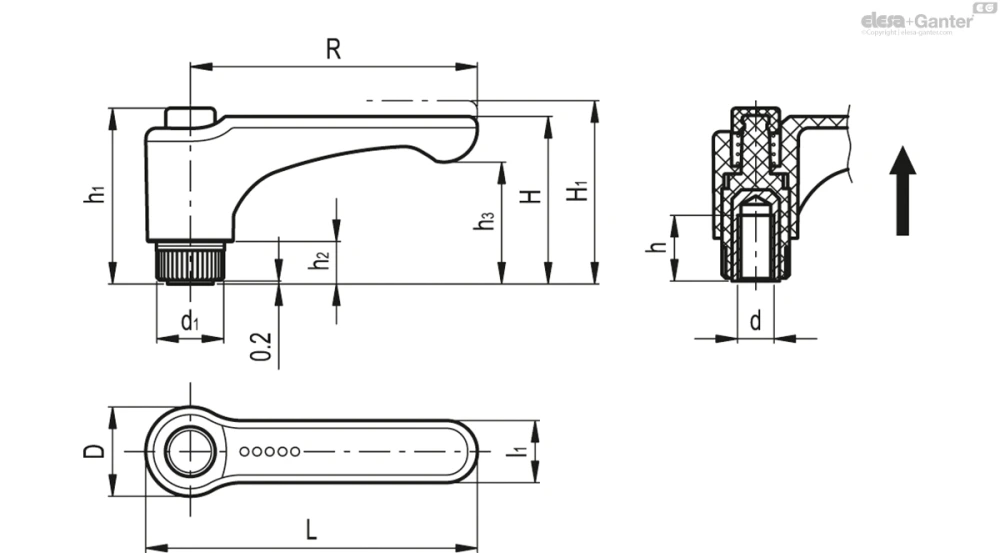

Чертёж ERW-SST
