Серия EBP.FLX

EBP.FLX

Мостовидные гибкие ручки

Технополимер с эластомером

Таблица (PDF)

EBP.FLX

Таблица моделей — Мостовидные гибкие ручки

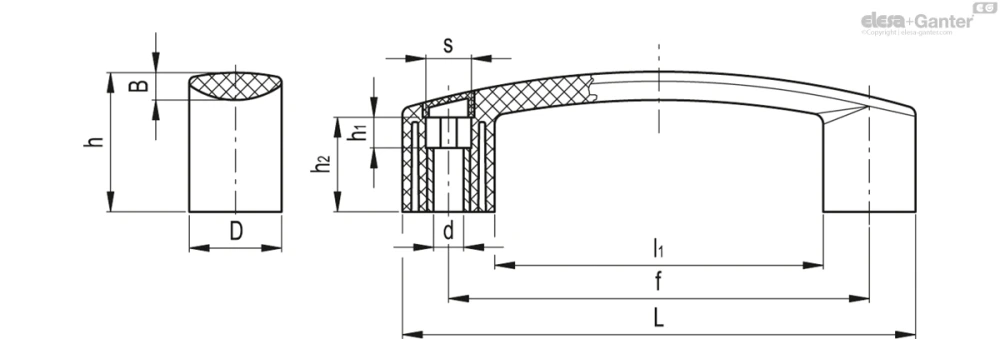

Артикул	Описание	L	f	d	d₁	s	D	h	h₁	h₂	A	l₁	F₁[N]	F₂[N]	Вес (г)
260262-C1	EBP.140-8-FLX-C1	144	117	8.5	13.5	13	26.5	39	8.5	26.5	8.5	91	1000	1000	55
260262-C2	EBP.140-8-FLX-C2	144	117	8.5	13.5	13	26.5	39	8.5	26.5	8.5	91	1000	1000	55
260262-C3	EBP.140-8-FLX-C3	144	117	8.5	13.5	13	26.5	39	8.5	26.5	8.5	91	1000	1000	55
260262-C4	EBP.140-8-FLX-C4	144	117	8.5	13.5	13	26.5	39	8.5	26.5	8.5	91	1000	1000	55
260262-C5	EBP.140-8-FLX-C5	144	117	8.5	13.5	13	26.5	39	8.5	26.5	8.5	91	1000	1000	55
260262-C6	EBP.140-8-FLX-C6	144	117	8.5	13.5	13	26.5	39	8.5	26.5	8.5	91	1000	1000	55
260262-C17	EBP.140-8-FLX-C17	144	117	8.5	13.5	13	26.5	39	8.5	26.5	8.5	91	1000	1000	55
260361-C1	EBP.180-8-FLX-C1	178	150	8.5	13.5	13	28	45	14	32	9.5	122	1000	1000	84
260361-C2	EBP.180-8-FLX-C2	178	150	8.5	13.5	13	28	45	14	32	9.5	122	1000	1000	84
260361-C3	EBP.180-8-FLX-C3	178	150	8.5	13.5	13	28	45	14	32	9.5	122	1000	1000	84
260361-C4	EBP.180-8-FLX-C4	178	150	8.5	13.5	13	28	45	14	32	9.5	122	1000	1000	84
260361-C5	EBP.180-8-FLX-C5	178	150	8.5	13.5	13	28	45	14	32	9.5	122	1000	1000	84
260361-C6	EBP.180-8-FLX-C6	178	150	8.5	13.5	13	28	45	14	32	9.5	122	1000	1000	84
260361-C17	EBP.180-8-FLX-C17	178	150	8.5	13.5	13	28	45	14	32	9.5	122	1000	1000	84

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полипропилена (PP) с эластомером (TPE), серо-чёрный цвет, матовая отделка.

Декоративные заглушки винтов

ECA.B: технополимер на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки. Входят в комплект поставки, снимаются с помощью отвёртки.

Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).

Стандартное исполнение

Втулки из латуни со сквозными отверстиями для винтов с цилиндрической головкой с шестигранным гнездом.

Общая информация

Особенности и области применения

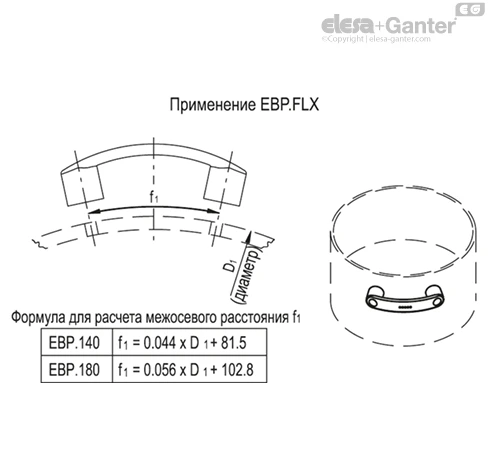

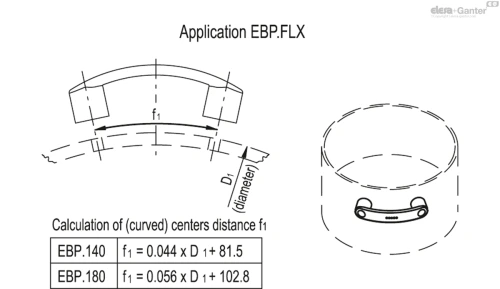

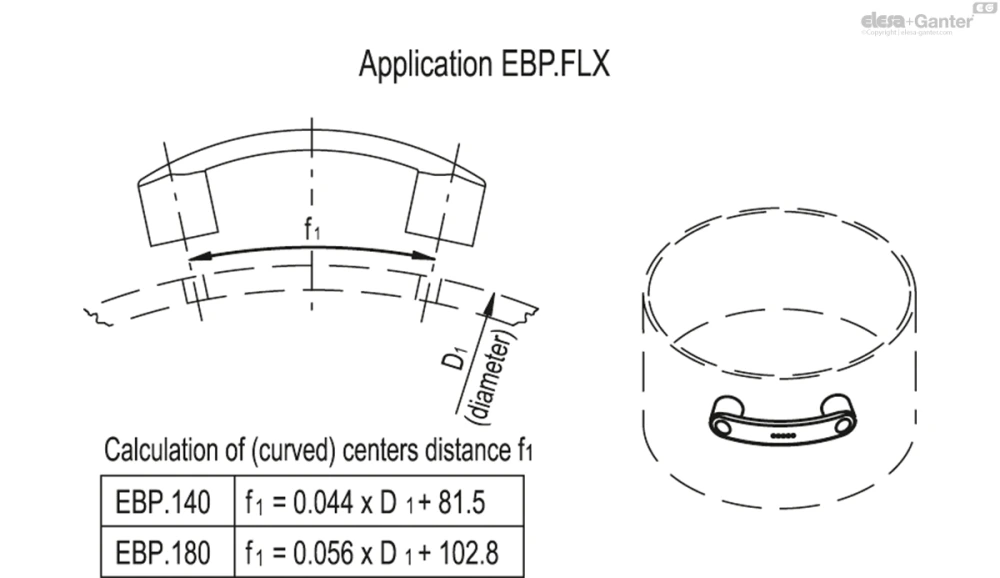

Гибкая ручка (эластомер) EBP.FLX может быть собрана на изогнутых поверхностях диаметром от 300 до 800 мм. Для диаметров, превышающих 800 мм, может быть использована стандартная ручка EBP.

Технические данные

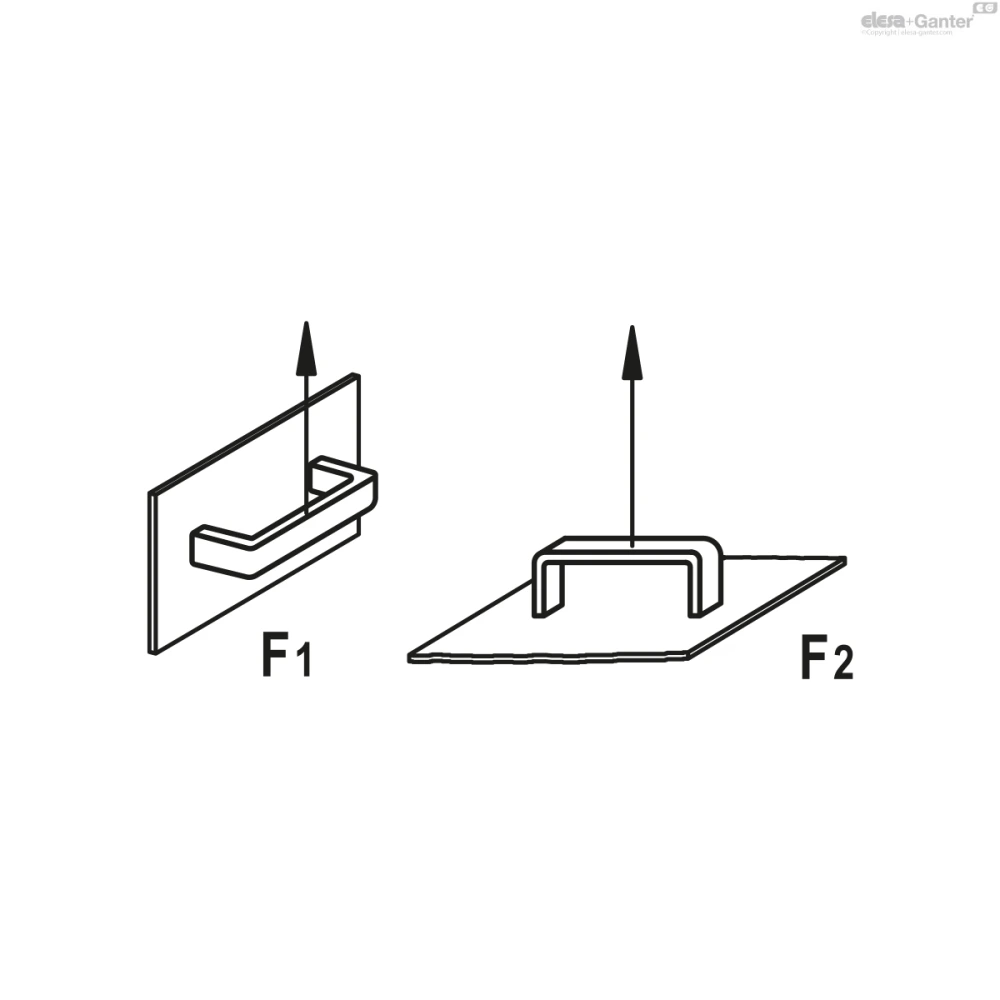

Напряжение при растяжении: значения F1 и F2, проведённые в таблице, представляют максимальную предельную величину, при которой ручка EBP.FLX может претерпевать упругую деформацию. Ударопрочность не рассматривается в данном случае благодаря высокоэластичным характеристикам продукта.

Аксессуары по запросу

ECA.B: декоративные заглушки винтов из технополимера на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки, (см. таблицу).
