Серия EBR.

EBR.

Мостовидные ручки

Технополимер

Мостовидные ручки

Таблица (PDF)

EBR.

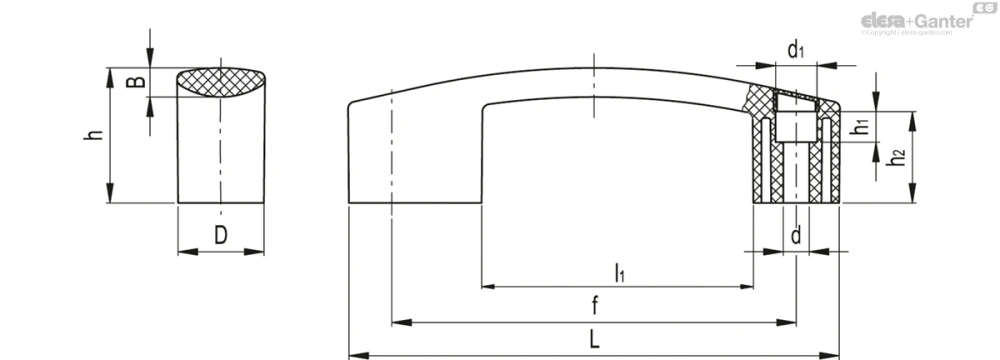

Таблица моделей — Мостовидные ручки

Артикул	Описание	L	f	d	d₁	D	h	h₁	h₂	A	l₁	F₁[N]	F₂[N]	L₁[J]	L₂[J]	Вес (г)
260511-C1	EBR.150-8-C1	160	132±0.5	8.5	13.5	28	44	10	30	8.5	89	2800	2900	35	8	78
260511-C2	EBR.150-8-C2	160	132±0.5	8.5	13.5	28	44	10	30	8.5	89	2800	2900	35	8	78
260511-C3	EBR.150-8-C3	160	132±0.5	8.5	13.5	28	44	10	30	8.5	89	2800	2900	35	8	78
260511-C4	EBR.150-8-C4	160	132±0.5	8.5	13.5	28	44	10	30	8.5	89	2800	2900	35	8	78
260511-C5	EBR.150-8-C5	160	132±0.5	8.5	13.5	28	44	10	30	8.5	89	2800	2900	35	8	78
260511-C6	EBR.150-8-C6	160	132±0.5	8.5	13.5	28	44	10	30	8.5	89	2800	2900	35	8	78
260511-C17	EBR.150-8-C17	160	132±0.5	8.5	13.5	28	44	10	30	8.5	89	2800	2900	35	8	78

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.

Декоративные заглушки винтов

ECA.B: технополимер на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки. Входят в комплект поставки, снимаются с помощью отвёртки.

Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).

Стандартное исполнение

Сквозные монтажные отверстия для цилиндрических винтов с шестигранной головкой.

Области применения

Ручка EBR. может быть собрана вместе с: ручками с электрическим выключателем EBR-SW, пневматическим клапаном EBR-PN, защитным замком EBR-CH.

Общая информация

Технические данные

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.

Аксессуары по запросу

ECA.B: декоративные заглушки винтов из технополимера на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки, (см. таблицу).
