Серия DVM.4

DVM.4

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии DVM.4

DVM.4

DVM.4

Виброгасители

Резина и сталь или нержавеющая сталь
DVM.4-SST

DVM.4-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Изображения

DVM.4 — Виброгасители

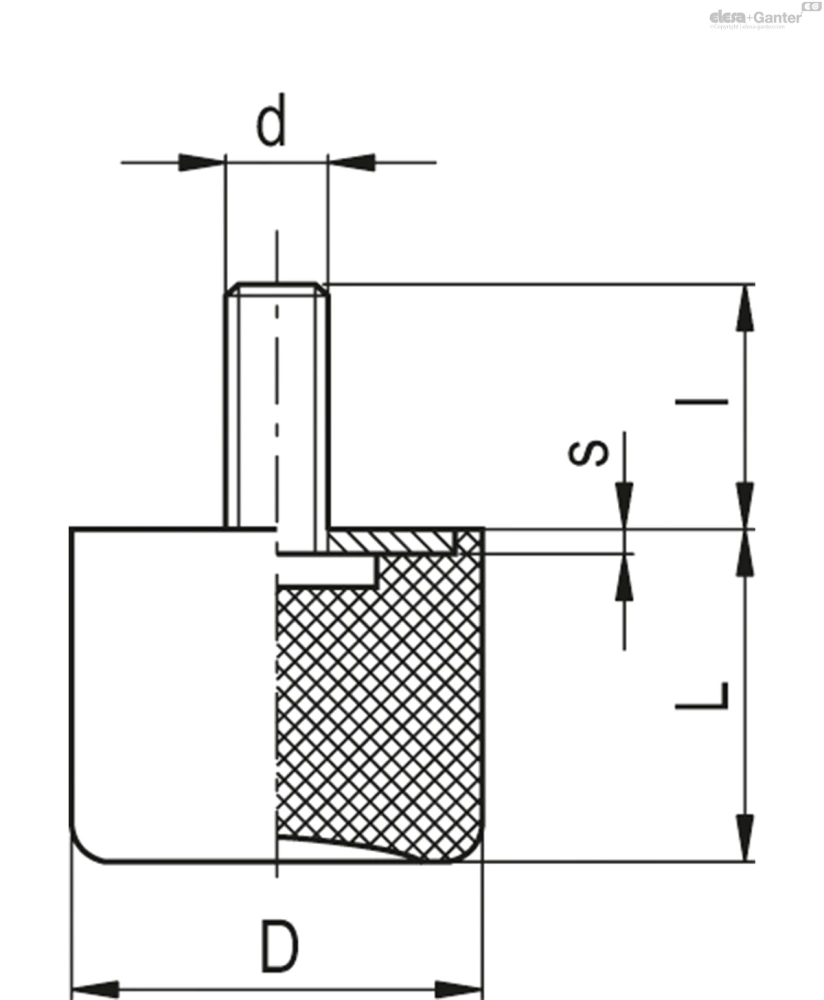

Схемы

Схема DVM.4

DVM.4

Таблица моделей — Виброгасители

Артикул Описание
В корзину
436991 DVM.4-15-14-M4-10-40 15 14 M4 10 1.4 5
436992 DVM.4-15-14-M4-10-55 15 14 M4 10 1.4 5
436993 DVM.4-15-14-M4-10-70 15 14 M4 10 1.4 5
436996 DVM.4-20-23,5-M6-18-40 20 23.5 M6 18 2 14
436997 DVM.4-20-23,5-M6-18-55 20 23.5 M6 18 2 14
436998 DVM.4-20-23,5-M6-18-70 20 23.5 M6 18 2 14
437001 DVM.4-25-18,5-M6-18-40 25 18.5 M6 18 2 18
437002 DVM.4-25-18,5-M6-18-55 25 18.5 M6 18 2 18
437003 DVM.4-25-18,5-M6-18-70 25 18.5 M6 18 2 18
437006 DVM.4-30-28,5-M8-20-40 30 28.5 M8 20 2 36
437007 DVM.4-30-28,5-M8-20-55 30 28.5 M8 20 2 36
437008 DVM.4-30-28,5-M8-20-70 30 28.5 M8 20 2 36
437011 DVM.4-40-28-M8-23-40 40 28 M8 23 2 57
437012 DVM.4-40-28-M8-23-55 40 28 M8 23 2 57
437013 DVM.4-40-28-M8-23-70 40 28 M8 23 2 57
437016 DVM.4-50-28-M10-28-40 50 28 M10 28 2 97
437017 DVM.4-50-28-M10-28-55 50 28 M10 28 2 97
437018 DVM.4-50-28-M10-28-70 50 28 M10 28 2 97
437021 DVM.4-70-43-M10-27-40 70 43 M10 27 3 260
437022 DVM.4-70-43-M10-27-55 70 43 M10 27 3 260
437023 DVM.4-70-43-M10-27-70 70 43 M10 27 3 260
437026 DVM.4-75-37-M12-37-40 75 37 M12 37 3 259
437027 DVM.4-75-37-M12-37-55 75 37 M12 37 3 259
437028 DVM.4-75-37-M12-37-70 75 37 M12 37 3 259
437031 DVM.4-100-50-M16-41-40 100 50 M16 41 3 609
437032 DVM.4-100-50-M16-41-55 100 50 M16 41 3 609
437033 DVM.4-100-50-M16-41-70 100 50 M16 41 3 609
3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

  • DVM.4: резьбовая шпилька и опорная пластина из полированной оцинкованной стали, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 40, 55, 70 ±5.
  • DVM.4-SST: резьбовая шпилька и опорная пластина из нержавеющей стали INOX AISI 304, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 55 ±5.

Общая информация

Особенности и области применения

Особая вогнутая форма опорной поверхности обеспечивает оптимальную адаптацию к неровным поверхностям.

Виброгасители предназначены для гашения вибраций, ударов и шумов, вызванных движением или вибрированием различных компонентов оборудования и станков, которые могут привести к:

  • возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
  • ущербу для здоровья;
  • возникновению шумов.

Схемы нагрузок для каждого отдельного кода предоставляются по запросу.

См. Технические данные и рекомендации по выбору.

Другие исполнения

Специальные исполнения доступны по запросу

Натуральный каучук NR, твердость 40, допуск 70 ± 5 по Шору А для вариантов исполнения с основанием из нержавеющей стали AISI 304.
