Серия DVL.1

DVL.1

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии DVL.1

DVL.1

DVL.1

Виброгасители

Резина и сталь или нержавеющая сталь
DVL.1-SST

DVL.1-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Изображения

DVL.1 — Виброгасители

Схемы

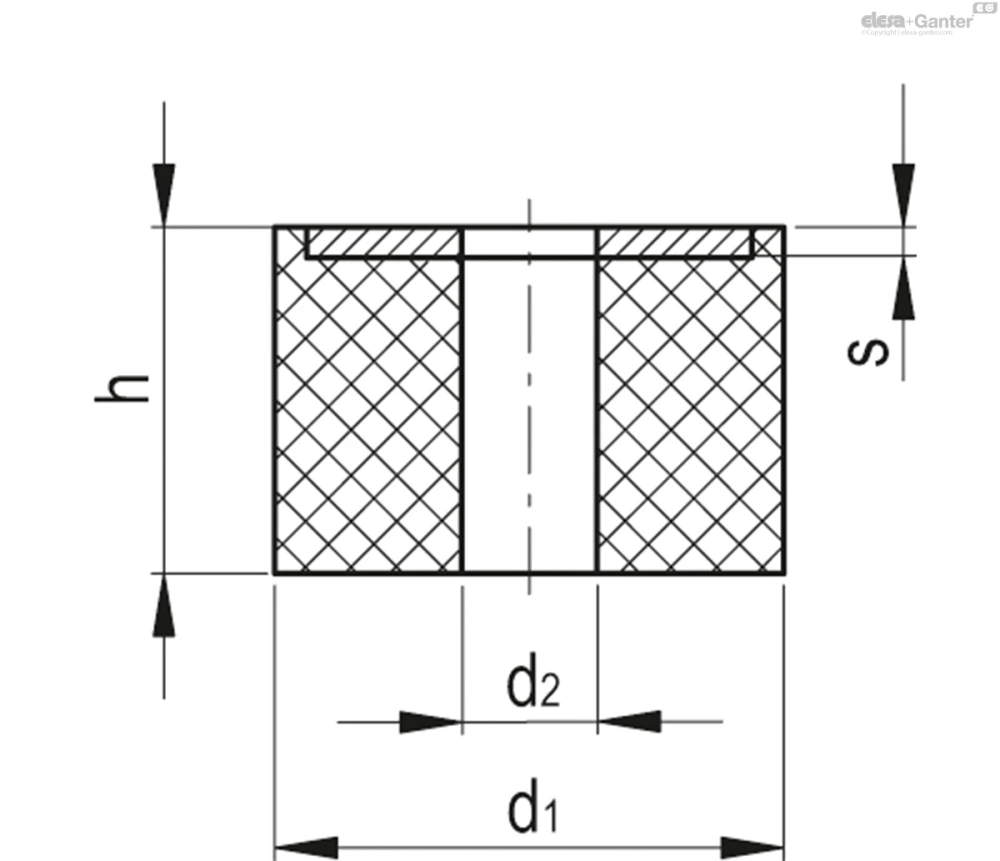

Схема DVL.1

DVL.1

Таблица моделей — Виброгасители

Артикул Описание
Макс. нагрузка [N]
Жёсткость [Н/мм]
В корзину
436201 DVL.1-20-15-8.5-40 20 8.5 15 2 202 3.75 54 6
436202 DVL.1-20-15-8.5-55 20 8.5 15 2 338 3.75 90 6
436203 DVL.1-20-15-8.5-70 20 8.5 15 2 643 3.75 171 6
436206 DVL.1-25-20-10.5-40 25 10.5 20 2 300 5 60 13
436207 DVL.1-25-20-10.5-55 25 10.5 20 2 511 5 102 13
436208 DVL.1-25-20-10.5-70 25 10.5 20 2 908 5 182 13
436211 DVL.1-30-30-13.5-40 30 13.5 30 2 407 7.5 54 24
436212 DVL.1-30-30-13.5-55 30 13.5 30 2 665 7.5 89 24
436213 DVL.1-30-30-13.5-70 30 13.5 30 2 1387 7.5 185 24
436216 DVL.1-40-10-10-40 40 10 10 2 1134 2.5 454 25
436217 DVL.1-40-10-10-55 40 10 10 2 2100 2.5 840 25
436218 DVL.1-40-10-10-70 40 10 10 2 4090 2.5 1636 25
436221 DVL.1-40-20-13-40 40 13 20 2 983 5 197 35
436222 DVL.1-40-20-13-55 40 13 20 2 1580 5 316 35
436223 DVL.1-40-20-13-70 40 13 20 2 3700 5 740 35
436226 DVL.1-40-30-13-40 40 13 30 2 889 7.5 119 40
436227 DVL.1-40-30-13-55 40 13 30 2 1616 7.5 215 40
436228 DVL.1-40-30-13-70 40 13 30 2 2820 7.5 376 40
436231 DVL.1-50-40-17-40 50 17 40 2 1392 10 139 115
436232 DVL.1-50-40-17-55 50 17 40 2 2304 10 230 115
436233 DVL.1-50-40-17-70 50 17 40 2 4860 10 486 115
436236 DVL.1-60-20-21.5-40 60 21.5 20 2 2840 5 568 112
436237 DVL.1-60-20-21.5-55 60 21.5 20 2 4410 5 882 112
436238 DVL.1-60-20-21.5-70 60 21.5 20 2 8100 5 1620 112
436241 DVL.1-60-30-17-40 60 17 30 2 2362 7.5 315 100
436242 DVL.1-60-30-17-55 60 17 30 2 4120 7.5 549 100
436243 DVL.1-60-30-17-70 60 17 30 2 7570 7.5 1009 100
436246 DVL.1-60-30-21.5-40 60 21.5 30 2 2239 7.5 299 111
436247 DVL.1-60-30-21.5-55 60 21.5 30 2 4130 7.5 551 111
436248 DVL.1-60-30-21.5-70 60 21.5 30 2 7990 7.5 1065 111
436251 DVL.1-60-50-21-40 60 21 50 2 3060 12.5 245 112
436252 DVL.1-60-50-21-55 60 21 50 2 3570 12.5 286 112
436253 DVL.1-60-50-21-70 60 21 50 2 7391 12.5 591 112
436256 DVL.1-80-30-21-40 80 21 30 3 4990 7.5 665 176
436257 DVL.1-80-30-21-55 80 21 30 3 7630 7.5 1017 176
436258 DVL.1-80-30-21-70 80 21 30 3 13180 7.5 1757 176
436261 DVL.1-80-35-25-40 80 25 35 3 4370 8.75 499 270
436262 DVL.1-80-35-25-55 80 25 35 3 7600 8.75 869 270
436263 DVL.1-80-35-25-70 80 25 35 3 11970 8.75 1368 270
436266 DVL.1-80-40-25-40 80 25 40 3 8700 10 870 270
436267 DVL.1-80-40-25-55 80 25 40 3 6040 10 604 270
436268 DVL.1-80-40-25-70 80 25 40 3 11030 10 1103 270
436271 DVL.1-100-25-22-40 100 22 25 3 9680 6.25 1549 379
436272 DVL.1-100-25-22-55 100 22 25 3 13900 6.25 2224 379
436273 DVL.1-100-25-22-70 100 22 25 3 14690 6.25 2350 379
436276 DVL.1-100-40-21-40 100 21 40 3 8610 10 861 458
436277 DVL.1-100-40-21-55 100 21 40 3 13360 10 1336 458
436278 DVL.1-100-40-21-70 100 21 40 3 25530 10 2553 458
3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

Сквозное отверстие без резьбы.

  • DVL.1: опорная пластина из полированной оцинкованной стали, корпус виброгасителя из натурального каучука NR, чёрного цвета, твёрдость по Шору A 40, 55, 70 ±5.
  • DVL.1-SST: опорная пластина из нержавеющей стали AISI 304 INOX, корпус виброгасителя из натурального каучука NR, чёрного цвета, твёрдость по Шору A 55 ±5.

Общая информация

Особенности и области применения

Виброгасители разработаны для поглощения вибрации, ударов и шума, создаваемых подвижными элементами или несбалансированными вибрирующими массами корпусов оборудования и машин. Вибрации могут привести к:

  • возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
  • ущербу для здоровья;
  • возникновению шумов.

Схемы нагрузок для каждого отдельного кода предоставляются по запросу.

См. Технические данные и рекомендации по выбору.

Другие исполнения

Специальные исполнения доступны по запросу

  • Натуральный каучук NR, твердость 40, допуск 70 ± 5 по Шору А для вариантов исполнения с основанием из нержавеющей стали AISI 304.
  • Нитриловый каучук NBR: для условий применения, где требуется высокая устойчивость к воздействию масла, топлива и других химических веществ.
  • Резина EPDM: для условий применения, где требуется высокая устойчивость к высокой температуре, озону и атмосферным воздействиям. Она также обладает отличными электроизоляционными свойствами.
