Серия DVB.7

DVB.7

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии DVB.7

DVB.7

DVB.7

Виброгасители

Резина и сталь или нержавеющая сталь
DVB.7-SST

DVB.7-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Изображения

DVB.7 — Виброгасители

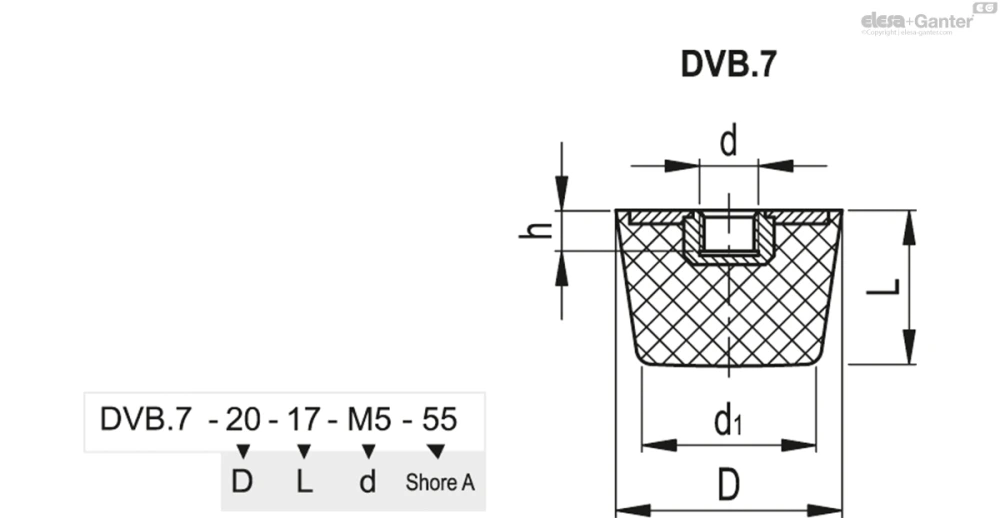

Схемы

Схема DVB.7

DVB.7

Таблица моделей — Виброгасители

Артикул Описание
В корзину
432301 DVB.7-20-17-M5-40 20 17 M5 10 5 207 4.25 49 8
432101 DVB.7-20-17-M5-55 20 17 M5 10 5 253 4.25 60 8
432501 DVB.7-20-17-M5-70 20 17 M5 10 5 311 4.25 73 8
432302 DVB.7-20-17-M6-40 20 17 M6 10 6 207 4.25 49 7
432102 DVB.7-20-17-M6-55 20 17 M6 10 6 253 4.25 60 8
432502 DVB.7-20-17-M6-70 20 17 M6 10 6 311 4.25 73 8
432303 DVB.7-25-17-M6-40 25 17 M6 19 6 289 4.25 68 13
432103 DVB.7-25-17-M6-55 25 17 M6 19 6 358 4.25 84 13
432503 DVB.7-25-17-M6-70 25 17 M6 19 6 454 4.25 107 14
432304 DVB.7-25-20-M6-40 25 20 M6 16 7 286 5 57 14
432104 DVB.7-25-20-M6-55 25 20 M6 16 7 617 5 123 14
432504 DVB.7-25-20-M6-70 25 20 M6 16 7 802 5 160 15
432311 DVB.7-32-22-M8-40 32 22 M8 24 8 411 5.5 75 26
432111 DVB.7-32-22-M8-55 32 22 M8 24 8 506 5.5 92 25
432511 DVB.7-32-22-M8-70 32 22 M8 24 8 673 5.5 122 27
432313 DVB.7-32-26-M8-40 32 26 M8 21 9 538 6.5 82 26
432113 DVB.7-32-26-M8-55 32 26 M8 21 9 770 6.5 118 23
432513 DVB.7-32-26-M8-70 32 26 M8 21 9 1470 6.5 226 27
432317 DVB.7-38-32-M10-40 38 32 M10 24 10 613 8 76 43
432117 DVB.7-38-32-M10-55 38 32 M10 24 10 990 8 123 44
432517 DVB.7-38-32-M10-70 38 32 M10 24 10 1738 8 217 46
432315 DVB.7-38-32-M8-40 38 32 M8 24 10 613 8 76 40
432115 DVB.7-38-32-M8-55 38 32 M8 24 10 990 8 123 42
432515 DVB.7-38-32-M8-70 38 32 M8 24 10 1738 8 217 44
432321 DVB.7-38-35-M8-40 38 35 M8 30 8 604 8.75 69 51
432121 DVB.7-38-35-M8-55 38 35 M8 30 8 893 8.75 102 51
432521 DVB.7-38-35-M8-70 38 35 M8 30 8 1104 8.75 126 54
432331 DVB.7-38-35-M10-40 38 35 M10 30 10 604 8.75 69 52
432131 DVB.7-38-35-M10-55 38 35 M10 30 10 893 8.75 102 54
432531 DVB.7-38-35-M10-70 38 35 M10 30 10 1104 8.75 126 56
432341 DVB.7-43-50-M10-40 43 50 M10 30 10 1327 12.5 106 74
432141 DVB.7-43-50-M10-55 43 50 M10 30 10 2011 12.5 161 77
432541 DVB.7-43-50-M10-70 43 50 M10 30 10 3027 12.5 242 81
432351 DVB.7-50-20-M10-40 50 20 M10 40 10 2763 5 553 58
432151 DVB.7-50-20-M10-55 50 20 M10 40 10 3570 5 714 60
432551 DVB.7-50-20-M10-70 50 20 M10 40 10 4875 5 975 61
432356 DVB.7-50-43-M10-40 50 43 M10 32 11 930 10.75 86 88
432156 DVB.7-50-43-M10-55 50 43 M10 32 11 1530 10.75 142 90
432556 DVB.7-50-43-M10-70 50 43 M10 32 11 2359 10.75 219 95
432361 DVB.7-60-40-M10-40 60 40 M10 40 10 1685 10 169 125
432161 DVB.7-60-40-M10-55 60 40 M10 40 10 2101 10 210 125
432561 DVB.7-60-40-M10-70 60 40 M10 40 10 3231 10 323 131
3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

  • DVB.7: втулка с глухим резьбовым отверстием и опорная пластина из полированной оцинкованной стали, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 40, 55, 70 ±5.
  • DVB.7-SST: втулка с глухим резьбовым отверстием и опорная пластина из нержавеющей стали AISI 304, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 55 ±5.

Общая информация

Особенности и области применения

Виброгасители DVB предназначены для гашения вибраций, ударов и шумов, вызванных движением или вибрированием различных компонентов оборудования и станков.

Элементы DVB обычно используются в качестве амортизатора или ограничителя перемещения для поглощения вибраций.

Вибрации могут привести к:

  • возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
  • ущерб здоровью оператора;
  • возникновению шумов.

Схемы нагрузок для каждого отдельного кода предоставляются по запросу.

См. Технические данные и рекомендации по выбору.

Другие исполнения

Специальные исполнения доступны по запросу

Натуральный каучук NR, твердость 40, 70 по Шору А ± 5 для вариантов исполнения с основанием из нержавеющей стали AISI 304.
