Серия DVA.7

DVA.7

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии DVA.7

DVA.7

DVA.7

Виброгасители

Резина и сталь или нержавеющая сталь
DVA.7-SST

DVA.7-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Изображения

DVA.7 — Виброгасители

Схемы

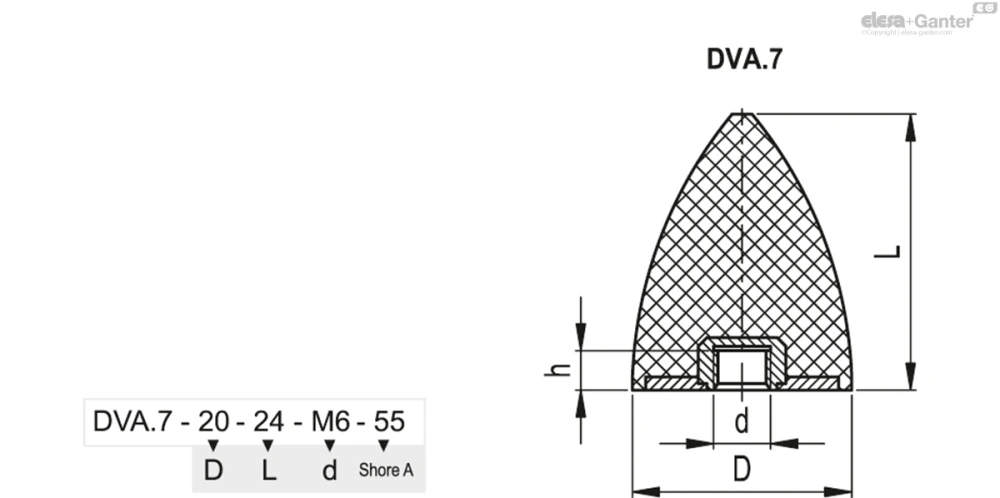

Схема DVA.7

DVA.7

Таблица моделей — Виброгасители

Артикул Описание
В корзину
416271 DVA.7-10-10-M5-40 10 10 M5 5 46 3 14 2
413571 DVA.7-10-10-M5-55 10 10 M5 5 59 3 20 2
418971 DVA.7-10-10-M5-70 10 10 M5 5 113 3 40 2
416297 DVA.7-20-15-M6-40 20 15 M6 6 84 5 17 7
413597 DVA.7-20-15-M6-55 20 15 M6 6 194 4 48 8
418997 DVA.7-20-15-M6-70 20 15 M6 6 321 4 78 7
416301 DVA.7-20-24-M6-40 20 24 M6 6 82 6 14 9
413601 DVA.7-20-24-M6-55 20 24 M6 6 130 6 22 9
419001 DVA.7-20-24-M6-70 20 24 M6 6 330 6 55 9
416307 DVA.7-25-20-M6-40 25 20 M6 6 84 5 17 12
413607 DVA.7-25-20-M6-55 25 20 M6 6 190 5 38 12
419007 DVA.7-25-20-M6-70 25 20 M6 6 495 5 96 13
416311 DVA.7-30-30-M8-40 30 30 M8 8 190 8 25 23
413611 DVA.7-30-30-M8-55 30 30 M8 8 260 8 35 23
419011 DVA.7-30-30-M8-70 30 30 M8 8 630 8 84 25
416321 DVA.7-30-36-M8-40 30 36 M8 8 180 9 20 26
413621 DVA.7-30-36-M8-55 30 36 M8 8 320 9 36 30
419021 DVA.7-30-36-M8-70 30 36 M8 8 650 9 72 24
416331 DVA.7-35-40-M8-40 35 40 M8 8 260 10 26 38
413631 DVA.7-35-40-M8-55 35 40 M8 8 300 10 30 40
419031 DVA.7-35-40-M8-70 35 40 M8 8 630 10 63 42
416337 DVA.7-50-50-M10-40 50 50 M10 10 481 13 38 94
413637 DVA.7-50-50-M10-55 50 50 M10 10 835 13 67 97
419037 DVA.7-50-50-M10-70 50 50 M10 10 1147 13 92 100
416341 DVA.7-50-61-M8-40 50 61 M8 8 490 15 32 114
413641 DVA.7-50-61-M8-55 50 61 M8 8 600 15 39 107
419041 DVA.7-50-61-M8-70 50 61 M8 8 1520 15 100 114
416351 DVA.7-50-68-M10-40 50 68 M10 10 490 17 29 120
413651 DVA.7-50-68-M10-55 50 68 M10 10 890 17 52 123
419051 DVA.7-50-68-M10-70 50 68 M10 10 1950 17 115 121
416371 DVA.7-70-58-M12-40 70 58 M12 12 890 15 61 230
413671 DVA.7-70-58-M12-55 70 58 M12 12 1390 15 96 230
419071 DVA.7-70-58-M12-70 70 58 M12 12 1923 15 133 239
416381 DVA.7-75-89-M12-40 75 89 M12 12 971 22 44 321
413681 DVA.7-75-89-M12-55 75 89 M12 12 1675 22 75 330
419081 DVA.7-75-89-M12-70 75 89 M12 12 2328 22 105 352
3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

  • DVA.7: втулка с глухим резьбовым отверстием и опорная пластина из полированной оцинкованной стали, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 40, 55, 70 ±5.
  • DVA.7-SST: втулка с глухим резьбовым отверстием и опорная пластина из нержавеющей стали AISI 304, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 55 ±5.

Общая информация

Особенности и области применения

Виброгасители предназначены для гашения вибраций, ударов и шумов, вызванных движением или вибрированием различных компонентов оборудования и станков, которые могут привести к:

  • возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
  • ущербу для здоровья;
  • возникновению шумов.

Схемы нагрузок для каждого отдельного кода предоставляются по запросу.

См. Технические данные и рекомендации по выбору.

Другие исполнения

Специальные исполнения доступны по запросу

Натуральный каучук NR, твердость 40, допуск 70 ± 5 по Шору А для вариантов исполнения с основанием из нержавеющей стали AISI 304.
