Серия DVA.6

DVA.6

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии DVA.6

DVA.6

DVA.6

Виброгасители

Резина и сталь или нержавеющая сталь
DVA.6-SST

DVA.6-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Изображения

DVA.6 — Виброгасители

Схемы

Схема DVA.6

DVA.6

Таблица моделей — Виброгасители

Артикул Описание
Макс. нагрузка [N]
Жёсткость [Н/мм]
В корзину
416991 DVA.6-10-10-M5-12-40 10 10 M5 12 46 3 14 2
413381 DVA.6-10-10-M5-12-55 10 10 M5 12 59 3 20 2
418791 DVA.6-10-10-M5-12-70 10 10 M5 12 113 3 40 2
416997 DVA.6-20-15-M6-18-40 20 15 M6 18 84 5 17 9
413397 DVA.6-20-15-M6-18-55 20 15 M6 18 194 4 48 9
418797 DVA.6-20-15-M6-18-70 20 15 M6 18 321 4 78 9
416101 DVA.6-20-24-M6-18-40 20 24 M6 18 82 6 14 10
413401 DVA.6-20-24-M6-18-55 20 24 M6 18 130 6 22 10
418801 DVA.6-20-24-M6-18-70 20 24 M6 18 330 6 55 10
416107 DVA.6-25-20-M6-18-40 25 20 M6 18 84 5 17 15
413407 DVA.6-25-20-M6-18-55 25 20 M6 18 190 5 38 15
418807 DVA.6-25-20-M6-18-70 25 20 M6 18 495 5 96 15
416111 DVA.6-30-30-M8-18-40 30 30 M8 18 190 8 25 24
413411 DVA.6-30-30-M8-18-55 30 30 M8 18 260 8 35 24
418811 DVA.6-30-30-M8-18-70 30 30 M8 18 630 8 84 24
416113 DVA.6-30-30-M8-25-40 30 30 M8 25 190 7.5 25 31
413413 DVA.6-30-30-M8-25-55 30 30 M8 25 260 7.5 34 31
418813 DVA.6-30-30-M8-25-70 30 30 M8 25 630 7.5 84 31
416121 DVA.6-30-36-M8-20-40 30 36 M8 20 180 9 20 39
413421 DVA.6-30-36-M8-20-55 30 36 M8 20 320 9 36 39
418821 DVA.6-30-36-M8-20-70 30 36 M8 20 650 9 72 39
416131 DVA.6-35-40-M8-23-40 35 40 M8 23 260 10 26 45
413431 DVA.6-35-40-M8-23-55 35 40 M8 23 300 10 30 45
418831 DVA.6-35-40-M8-23-70 35 40 M8 23 630 10 63 45
416132 DVA.6-50-50-M8-20-40 50 50 M8 20 481 12.5 38 100
413432 DVA.6-50-50-M8-20-55 50 50 M8 20 740 12.5 59 100
418832 DVA.6-50-50-M8-20-70 50 50 M8 20 1656 12.5 132 100
416133 DVA.6-50-50-M8-28-40 50 50 M8 28 535 12.5 43 111
413434 DVA.6-50-50-M8-28-55 50 50 M8 28 865 12.5 69 111
418833 DVA.6-50-50-M8-28-70 50 50 M8 28 2100 12.5 168 111
416137 DVA.6-50-50-M10-28-40 50 50 M10 28 481 13 38 110
413437 DVA.6-50-50-M10-28-55 50 50 M10 28 740 13 59 110
418837 DVA.6-50-50-M10-28-70 50 50 M10 28 1656 13 132 110
416134 DVA.6-50-58-M8-20-40 50 50 M8 20 460 14.5 31 105
413433 DVA.6-50-58-M8-20-55 50 58 M8 20 760 14.5 52 105
418834 DVA.6-50-58-M8-20-70 50 58 M8 20 1080 14.5 74 105
416135 DVA.6-50-58-M8-28-40 50 58 M8 28 430 14.5 30 111
413435 DVA.6-50-58-M8-28-55 50 58 M8 28 760 14.5 52.4 111
418835 DVA.6-50-58-M8-28-70 50 58 M8 28 1080 14.5 74.5 111
416139 DVA.6-50-58-M10-28-40 50 58 M10 28 460 15 31 112
413436 DVA.6-50-58-M10-28-55 50 58 M10 28 865 15 60 112
418846 DVA.6-50-58-M10-28-70 50 58 M10 28 1755 15 121 112
416141 DVA.6-50-61-M8-28-40 50 61 M8 28 490 15 32 114
413441 DVA.6-50-61-M8-28-55 50 61 M8 28 600 15 39 114
418841 DVA.6-50-61-M8-28-70 50 61 M8 28 1520 15 100 114
416138 DVA.6-50-67-M8-28-40 50 67 M8 28 500 17 30 130
413446 DVA.6-50-67-M8-28-55 50 67 M8 28 980 17 58 130
418836 DVA.6-50-67-M8-28-70 50 67 M8 28 1750 17 104 130
416151 DVA.6-50-68-M10-28-40 50 68 M10 28 490 17 29 131
413451 DVA.6-50-68-M10-28-55 50 68 M10 28 890 17 52 131
418851 DVA.6-50-68-M10-28-70 50 68 M10 28 1950 17 115 131
416171 DVA.6-70-58-M12-37-40 70 58 M12 37 769 15 53 258
413471 DVA.6-70-58-M12-37-55 70 58 M12 37 1332 15 92 258
418871 DVA.6-70-58-M12-37-70 70 58 M12 37 1923 15 133 258
416181 DVA.6-75-89-M12-37-40 75 89 M12 37 971 22 44 373
413481 DVA.6-75-89-M12-37-55 75 89 M12 37 1680 22 76 373
418881 DVA.6-75-89-M12-37-70 75 89 M12 37 2328 22 105 373
416191 DVA.6-95-80-M16-41-40 95 80 M16 41 1970 20 98 488
413491 DVA.6-95-80-M16-41-55 95 80 M16 41 3090 20 154 488
418891 DVA.6-95-80-M16-41-70 95 80 M16 41 5540 20 277 488
416211 DVA.6-115-136-M16-41-40 115 136 M16 41 2600 34 76 603
413501 DVA.6-115-136-M16-41-55 115 136 M16 41 4330 34 127 603
418901 DVA.6-115-136-M16-41-70 115 136 M16 41 7730 34 227 603
3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

  • DVA.6: резьбовая шпилька и опорная пластина из полированной оцинкованной стали, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 40, 55, 70 ±5.
  • DVA.6-SST: резьбовая шпилька и опорная пластина из нержавеющей стали INOX AISI 304, корпус демпфера вибраций из природного каучука NR, чёрный цвет, твёрдость по Шору A 55 ±5.

Общая информация

Особенности и области применения

Виброгасители предназначены для гашения вибраций, ударов и шумов, вызванных движением или вибрированием различных компонентов оборудования и станков, которые могут привести к:

  • возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
  • ущербу для здоровья;
  • возникновению шумов.

Схемы нагрузок для каждого отдельного кода предоставляются по запросу.

См. Технические данные и рекомендации по выбору.

Другие исполнения

Специальные исполнения доступны по запросу

Натуральный каучук NR, твердость 40, допуск 70 ± 5 по Шору А для вариантов исполнения с основанием из нержавеющей стали AISI 304.

Вопрос о продукции

Спросите о серии DVA.6 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DVA.1 — Виброгасители

DVA.1

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.1-SST — Виброгасители

DVA.1-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.2 — Виброгасители

DVA.2

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.2-SST — Виброгасители

DVA.2-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.3 — Виброгасители

DVA.3

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.3-SST — Виброгасители

DVA.3-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали
DVA.4 — Виброгасители

DVA.4

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из стали
DVA.4-SST — Виброгасители

DVA.4-SST

Виброгасители

Резина и сталь или нержавеющая сталь

Опорная пластина из нержавеющей стали

Артикул модели

DVA.6 — Виброгасители

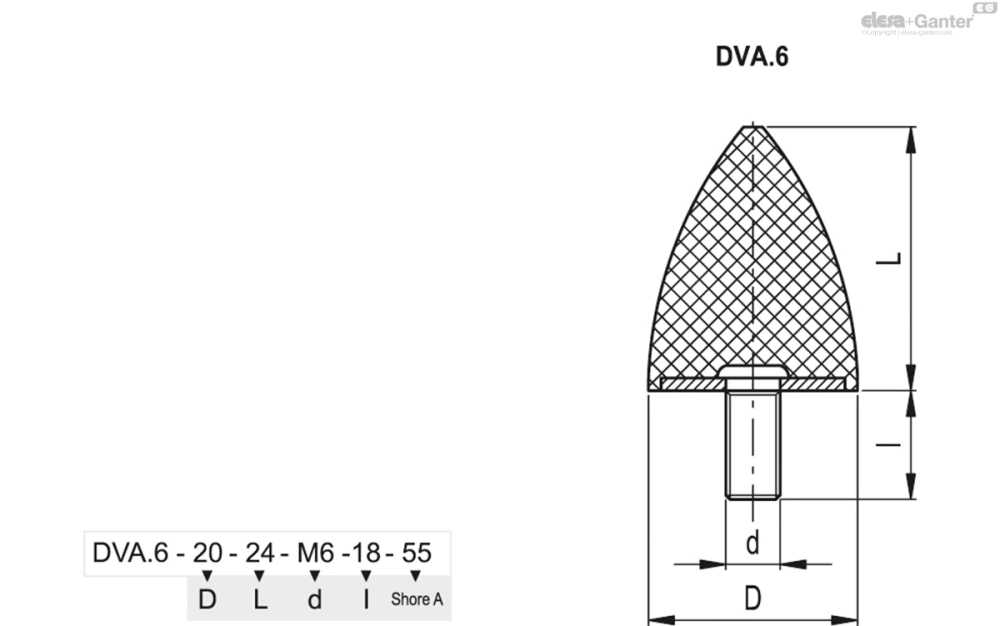

Чертёж DVA.6
