Серия GN 227.6
GN 227.6
Штампованные стальные маховики
для клапанов
Маховики
Изображения

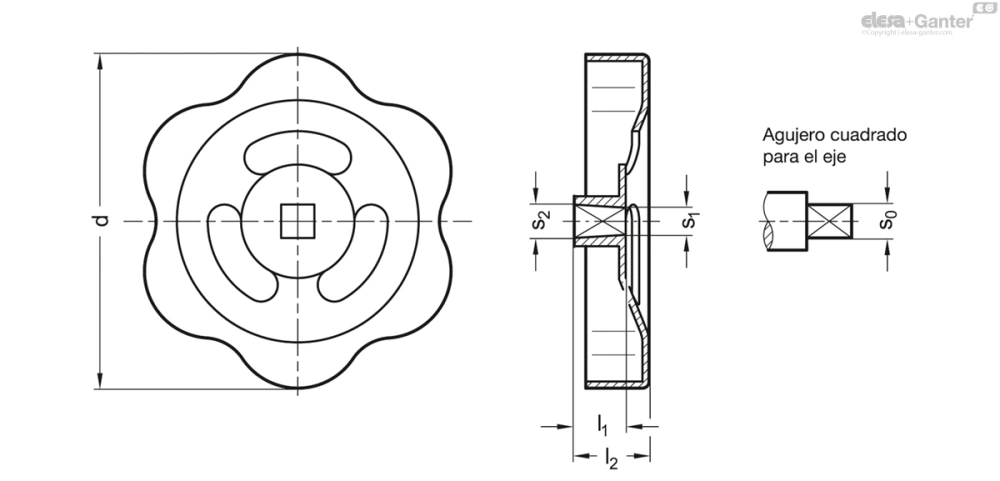

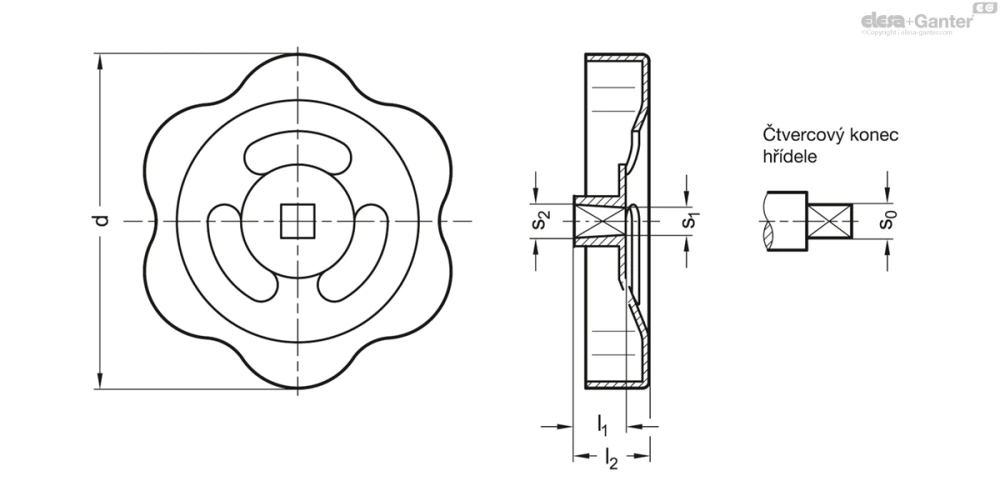

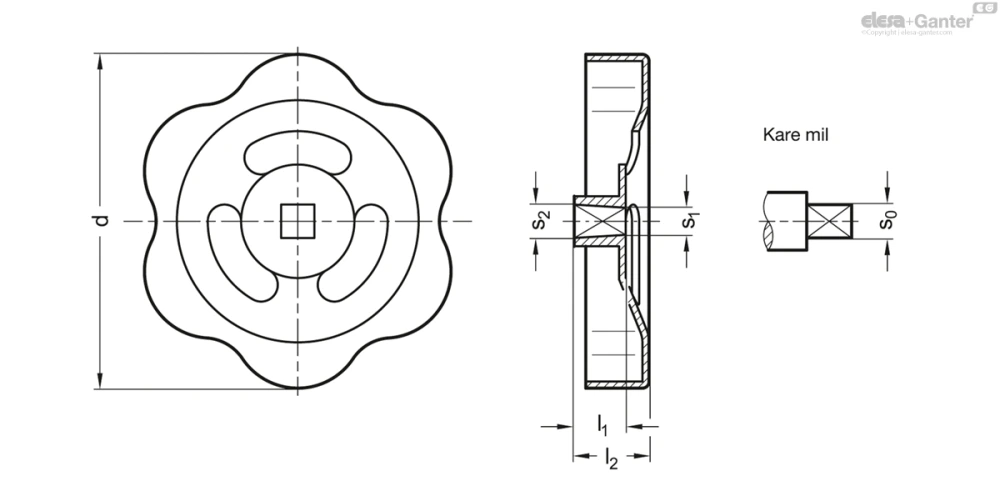

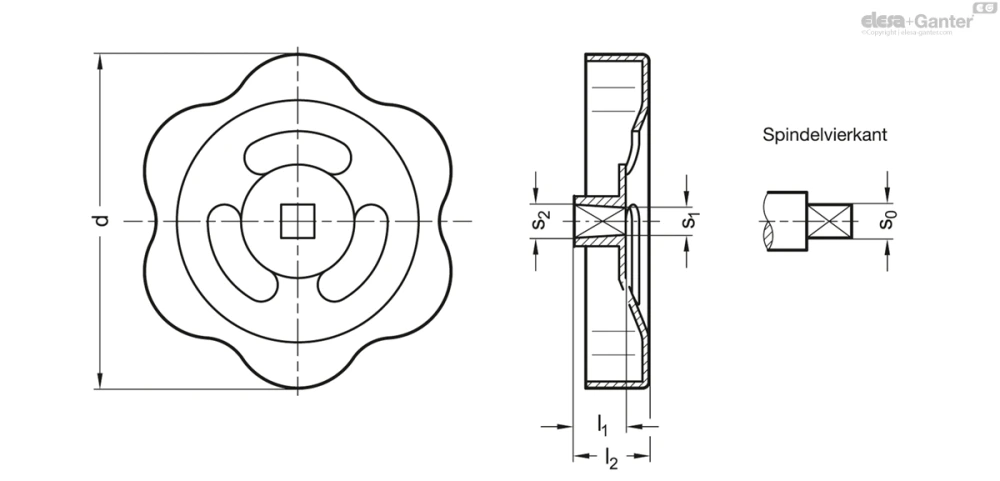

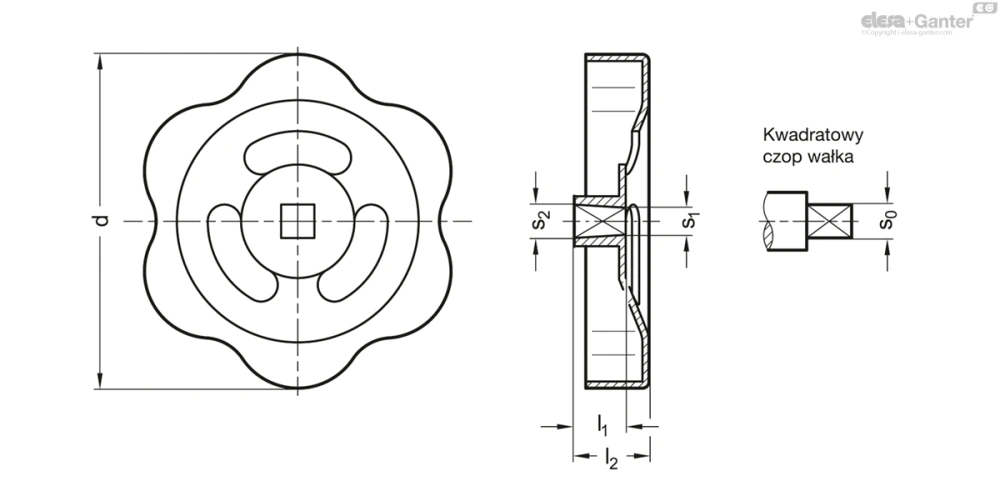

Схемы
GN 227.6
Таблица моделей — Штампованные стальные маховики
| Артикул |
|
|
|
|
|
|
Количество спиц |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 227.6-ST-50-V6-SW | 50 | V 6 | 5.9 | 6.15 | 8.5 | 12 | 3 | 20 | |
| GN 227.6-ST-50-V6-RT | 50 | V 6 | 5.9 | 6.15 | 8.5 | 12 | 3 | 20 | |
| GN 227.6-ST-50-V6-ZB | 50 | V 6 | 5.9 | 6.15 | 8.5 | 12 | 3 | 20 | |
| GN 227.6-ST-50-V7-SW | 50 | V 7 | 6.9 | 7.15 | 8.5 | 12 | 3 | 24 | |
| GN 227.6-ST-50-V7-RT | 50 | V 7 | 6.9 | 7.15 | 8.5 | 12 | 3 | 24 | |
| GN 227.6-ST-50-V7-ZB | 50 | V 7 | 6.9 | 7.15 | 8.5 | 12 | 3 | 24 | |
| GN 227.6-ST-60-V6-SW | 60 | V 6 | 5.9 | 6.15 | 8.5 | 12 | 3 | 29 | |
| GN 227.6-ST-60-V6-RT | 60 | V 6 | 5.9 | 6.15 | 8.5 | 12 | 3 | 29 | |
| GN 227.6-ST-60-V6-ZB | 60 | V 6 | 5.9 | 6.15 | 8.5 | 12 | 3 | 29 | |
| GN 227.6-ST-60-V7-SW | 60 | V 7 | 6.9 | 7.15 | 8.5 | 12 | 3 | 30 | |
| GN 227.6-ST-60-V7-RT | 60 | V 7 | 6.9 | 7.15 | 8.5 | 12 | 3 | 30 | |
| GN 227.6-ST-60-V7-ZB | 60 | V 7 | 6.9 | 7.15 | 8.5 | 12 | 3 | 30 | |
| GN 227.6-ST-70-V7-SW | 70 | V 7 | 6.9 | 7.15 | 10 | 15 | 3 | 44 | |
| GN 227.6-ST-70-V7-RT | 70 | V 7 | 6.9 | 7.15 | 10 | 15 | 3 | 44 | |
| GN 227.6-ST-70-V7-ZB | 70 | V 7 | 6.9 | 7.15 | 10 | 15 | 3 | 44 | |
| GN 227.6-ST-70-V8-SW | 70 | V 8 | 7.9 | 8.15 | 10 | 15 | 3 | 46 | |
| GN 227.6-ST-70-V8-RT | 70 | V 8 | 7.9 | 8.15 | 10 | 15 | 3 | 46 | |
| GN 227.6-ST-70-V8-ZB | 70 | V 8 | 7.9 | 8.15 | 10 | 15 | 3 | 46 | |
| GN 227.6-ST-80-V8-SW | 80 | V 8 | 7.9 | 8.15 | 11 | 16 | 3 | 58 | |
| GN 227.6-ST-80-V8-RT | 80 | V 8 | 7.9 | 8.15 | 11 | 16 | 3 | 58 | |
| GN 227.6-ST-80-V8-ZB | 80 | V 8 | 7.9 | 8.15 | 11 | 16 | 3 | 58 | |
| GN 227.6-ST-80-V9-SW | 80 | V 9 | 8.9 | 9.15 | 11 | 16 | 3 | 60 | |
| GN 227.6-ST-80-V9-RT | 80 | V 9 | 8.9 | 9.15 | 11 | 16 | 3 | 60 | |
| GN 227.6-ST-80-V9-ZB | 80 | V 9 | 8.9 | 9.15 | 11 | 16 | 3 | 60 | |
| GN 227.6-ST-90-V9-SW | 90 | V 9 | 8.9 | 9.15 | 11 | 16 | 3 | 76 | |
| GN 227.6-ST-90-V9-RT | 90 | V 9 | 8.9 | 9.15 | 11 | 16 | 3 | 76 | |
| GN 227.6-ST-90-V9-ZB | 90 | V 9 | 8.9 | 9.15 | 11 | 16 | 3 | 76 | |
| GN 227.6-ST-100-V9-SW | 100 | V 9 | 8.9 | 9.15 | 13 | 20 | 3 | 100 | |
| GN 227.6-ST-100-V9-RT | 100 | V 9 | 8.9 | 9.15 | 13 | 20 | 3 | 100 | |
| GN 227.6-ST-100-V9-ZB | 100 | V 9 | 8.9 | 9.15 | 13 | 20 | 3 | 100 | |
| GN 227.6-ST-100-V10-SW | 100 | V 10 | 9.9 | 10.15 | 13 | 20 | 3 | 101 | |
| GN 227.6-ST-100-V10-RT | 100 | V 10 | 9.9 | 10.15 | 13 | 22 | 3 | 101 | |
| GN 227.6-ST-100-V10-ZB | 100 | V 10 | 9.9 | 10.15 | 13 | 22 | 3 | 101 | |
| GN 227.6-ST-130-V12-SW | 130 | V 12 | 11.9 | 12.15 | 15 | 23 | 3 | 178 | |
| GN 227.6-ST-130-V12-RT | 130 | V 12 | 11.9 | 12.15 | 15 | 23 | 3 | 178 | |
| GN 227.6-ST-130-V12-ZB | 130 | V 12 | 11.9 | 12.15 | 15 | 23 | 3 | 178 |
Характеристики
Прессованная сталь ST
с пластиковым покрытием
черный цвет, RAL 9005, матовая поверхность SW
черный цвет, RAL 3000, матовая поверхность RT
оцинкованый, с голубой пассивацией ZB
Информация
Прессованные стальные маховики GN 227.6 специально разработаны для вентилей, изготовлены из цельного несварного листа штампованной стали и производятся специальным методом.
Обладают высокой механической прочностью и не подвержены воздействию ударов и толчков.
Техническая информация
Вопрос о продукции
Спросите о серии GN 227.6 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
