Серия EMW.

EMW+IR

Маховик с одной спицей.

Технополимер

Откидная ручка

__logo__ERGO__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). __logo__IF2005__ Технополимер на основе полипропилена Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии EMW.

EMW+IEL

EMW+IEL

Маховик с одной спицей.

Технополимер
EMW+IR

EMW+IR

Маховик с одной спицей.

Технополимер

Изображения

EMW+IR — Маховик с одной спицей. EMW+IR — Маховик с одной спицей. EMW+IR — Маховик с одной спицей. EMW+IR — Маховик с одной спицей. EMW+IR — Маховик с одной спицей. EMW+IR — Маховик с одной спицей. EMW+IR — Маховик с одной спицей.

Схемы

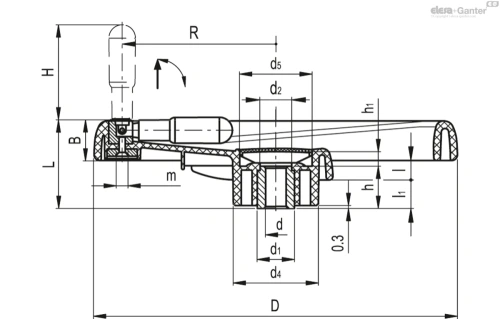

Схема EMW+IR

EMW+IR

Таблица моделей — Маховик с одной спицей.

Артикул Описание D dH7 L A d1 d2 d4 d5 l l1 h h1 H R C#[Nm] L# [J] Вес (г) В корзину
204711-C1 EMW.350+IR-A-20-C1 350 20 82 38 35 33 82 70 19 25 38 14 90 148 380 14 1270
204711-C2 EMW.350+IR-A-20-C2 350 20 82 38 35 33 82 70 19 25 38 14 90 148 380 14 1270
204711-C3 EMW.350+IR-A-20-C3 350 20 82 38 35 33 82 70 19 25 38 14 90 148 380 14 1270
204711-C4 EMW.350+IR-A-20-C4 350 20 82 38 35 33 82 70 19 25 38 14 90 148 380 14 1270
204711-C5 EMW.350+IR-A-20-C5 350 20 82 38 35 33 82 70 19 25 38 14 90 148 380 14 1270
204711-C6 EMW.350+IR-A-20-C6 350 20 82 38 35 33 82 70 19 25 38 14 90 148 380 14 1270
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полипропилена (PP), армированный стекловолокном, черный цвет, матовая отделка.

Колпачок втулки

  • ECB.I: tехнополимер на основе полиэстера (РВТ) в палитре цветов Elecolors, глянцевая поверхность, пресс-сборка. Входит в комплект поставки.

Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).

Стандартные исполнения

Втулка из воронёной стали, развёрнутое отверстие H7.

  • EMW+IEL: с вращающейся ручкой IEL+x SOFT из технополимера с покрытием из термопластичного эластомера (ТРЕ) "soft to touch".
  • EMW+IR: с откидной ручкой IR.620 из технополимера.

Другие исполнения

Специальные исполнения доступны по запросу

Втулки с отверстием и шпоночным пазом в соответствии с DIN 6885/1 допуском P9.

По запросу может быть изготовлен шпоночный паз. Для этого необходимо указать специальный код, и добавить индекс "K" (например, 204611-K, EMW.350+IEL A-20-K).

При условии заказа достаточного количества: исполнение с запирающим устройством (патент Elesa).

Аксессуары по запросу

Аксессуары по запросу

  • GN 184: oсевая удерживающая шайба из стали, покрытая чёрной оксидной пленкой..
  • ECB.I: крышка из технополимера на основе полиэстера (PBT), цветовая палитра Elecolors, глянцевая отделка, сборка путём плотной посадки (см. таблицу).

Вопрос о продукции

Спросите о серии EMW+IR — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DIN 950-AL-B — Маховики

DIN 950-AL-B

Маховики

Чугун / алюминий

Алюминий, без шпоночного паза
DIN 950-AL-K — Маховики

DIN 950-AL-K

Маховики

Чугун / алюминий

Алюминий, со шпоночным пазом согласно DIN 6885-1 P9
DIN 950-AL-V — Маховики

DIN 950-AL-V

Маховики

Чугун / алюминий

Алюминий, с квадратным отверстием
DIN 950-GG-B — Маховики

DIN 950-GG-B

Маховики

Чугун / алюминий

Чугун, без шпоночного паза
DIN 950-GG-K — Маховики

DIN 950-GG-K

Маховики

Чугун / алюминий

Чугун, со шпоночным пазом согласно DIN 6885-1 P9
DIN 950-GG-V — Маховики

DIN 950-GG-V

Маховики

Чугун / алюминий

Чугун, с квадратным отверстием
ECB.I — Колпачок втулки

ECB.I

Колпачок втулки

для EMW., EYK.,ETK., технополимер

Колпачок втулки
ECB.T — Крышки

ECB.T

Крышки

для VRTP., ELC. и ELCR., технополимер

Крышки

Артикул модели

EMW+IR — Маховик с одной спицей.

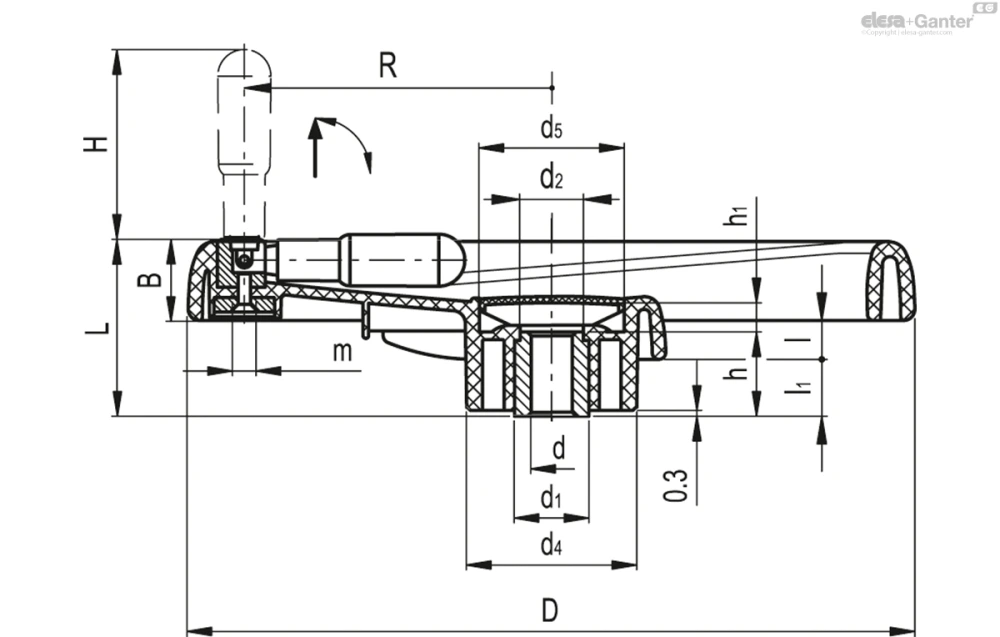

Чертёж EMW+IR
