Маховики

Прессованная сталь, для клапанов

Маховики

Таблица (PDF)

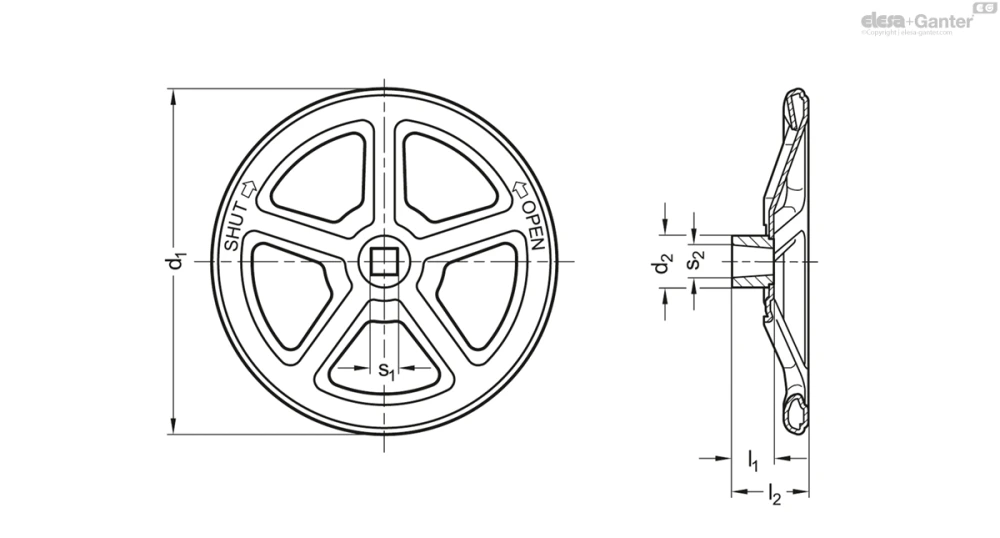

GN 227.7

Таблица моделей — Маховики

Артикул	d₁	s₁	s₂	d₂	l₁	l₂±1	Количество спиц	толщина	Вес (г)
GN 227.7-125-VK11-RTK	125	VK 11	12.7	28	17	31	3	1.2	240
GN 227.7-125-VK11-SWK	125	VK 11	12.7	28	17	31	3	1.2	240
GN 227.7-150-VK12-RTK	150	VK 12	13.8	30	18	33.5	3	1.5	360
GN 227.7-150-VK12-SWK	150	VK 12	13.8	30	18	33.5	3	1.5	360
GN 227.7-200-VK14-RTK	200	VK 14	16	35	20	40.5	3	2	750
GN 227.7-200-VK14-SWK	200	VK 14	16	35	20	40.5	3	2	750
GN 227.7-250-VK17-RTK	250	VK 17	19.25	36	23	47	4	2	1100
GN 227.7-250-VK17-SWK	250	VK 17	19.25	36	23	47	4	2	1100
GN 227.7-300-VK19-RTK	300	VK 19	21.8	42	28	59	5	2	1600
GN 227.7-300-VK19-SWK	300	VK 19	21.8	42	28	59	5	2	1600
GN 227.7-400-VK24-RTK	400	VK 24	27	48	30	66	5	2.5	3100
GN 227.7-400-VK24-SWK	400	VK 24	27	48	30	66	5	2.5	3100

3D-модель Технические данные (PDF)

Характеристики

Штампованная сталь

катодное покрытие погружением

чёрный цвет, RAL 9005 SWK

черный цвет, RAL 3000 RTK

Втулка

Сварная сталь

Информация

Штампованные стальные маховики GN 227.7 обладают высокой механической прочностью и имеют покрытие для повышенной коррозионной стойкости. Кроме того, они являются ударопрочными.

Коническое квадратное отверстие позволяет легко устанавливать изделие и обеспечивает прочную посадку на шпиндель. Литая форма предотвращает травмирование острыми кромками в процессе обработки. Выгравированные этикетки «SHUT» (ЗАКРЫТО) и «OPEN» (ОТКРЫТО) помогают с безопасной и надлежащей эксплуатацией клапанов.
