Серия ZGD

ZGD-M

Зубчатые соединения

Технополимер

Полумуфта с внешними зубцами

Таблица (PDF)

Исполнения серии ZGD

ZGD-F

Зубчатые соединения

Технополимер

ZGD-M

Зубчатые соединения

Технополимер

ZGD-M

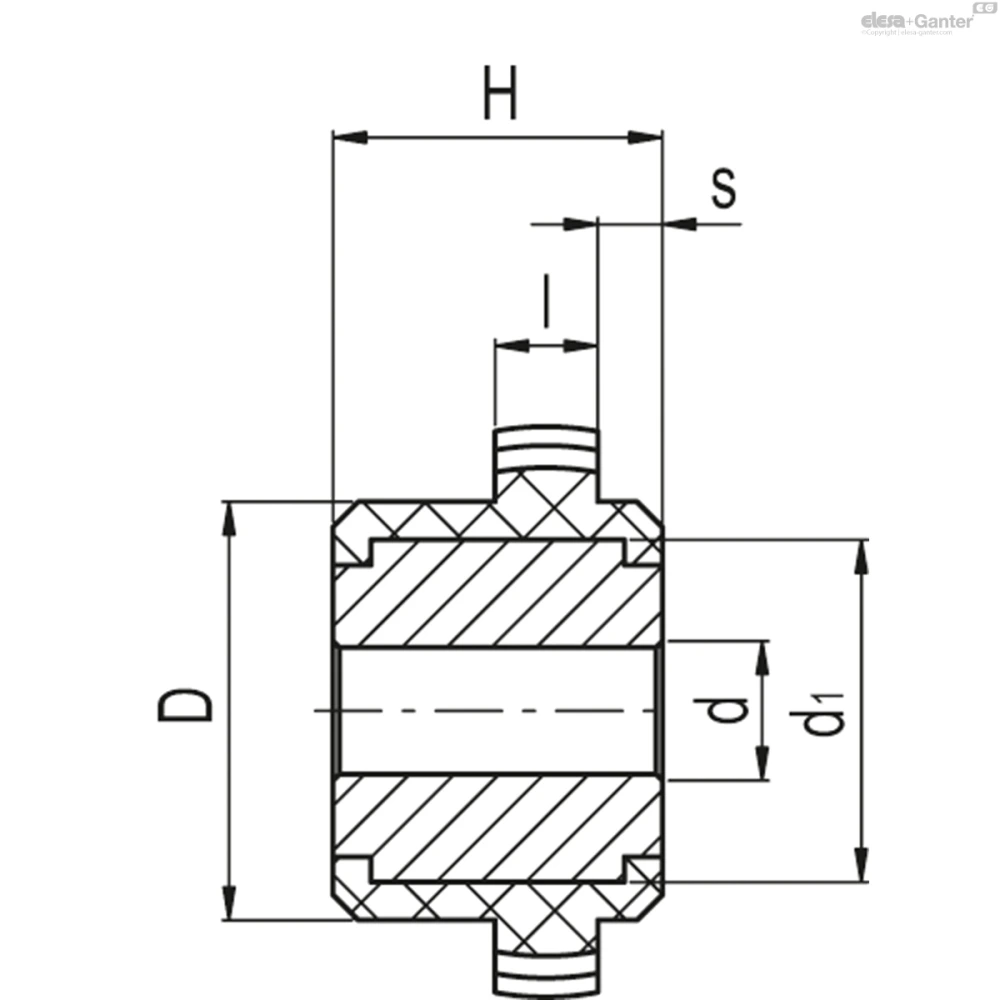

Таблица моделей — Зубчатые соединения

Артикул	Описание	Модуль M	Число зубьев Z	D	H	dH₇	d₁	l	s	* [°]	## [mm]	** [Nm]	Вес (г)
551016	ZGD-1.5-20-M	1.5	20	25	23	6	20	8.1	2.8	5	5	18	24
551026	ZGD-1.5-24-M	1.5	24	30	25	8	24	8.1	2.8	4	5	22	26
551036	ZGD-1.5-28-M	1.5	28	33	26	10	27	8.1	5.1	4	5	25	50

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (ПА) с добавкой дисульфида молибдена.

Стандартные исполнения

Алюминиевая втулка

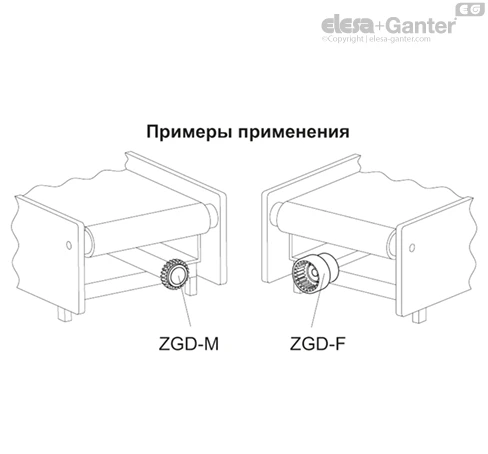

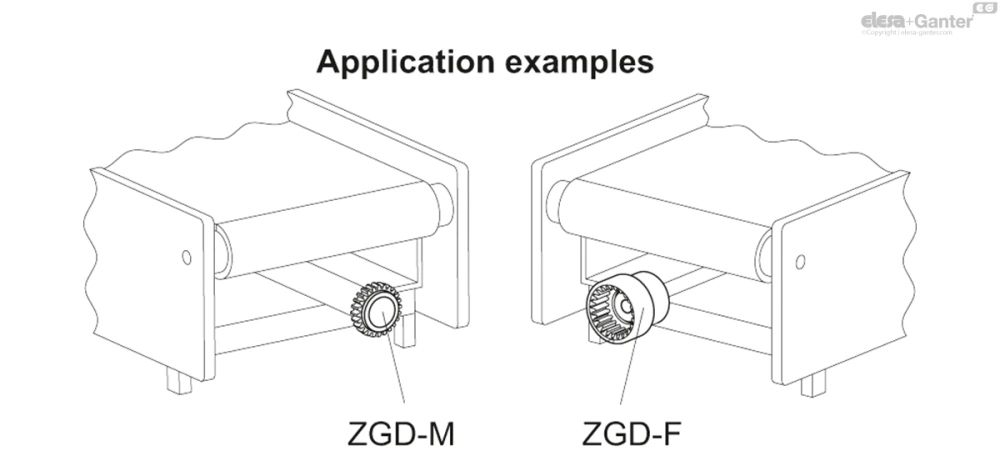

ZGD-M: полумуфта с внешними зубцами.

ZGD-F: полумуфта с внутренними зубцами.

Общая информация

Особенности и области применения

Зубчатые соединения используются для соединения вращающихся валов.

С их помощью можно выполнять посадки с натягом между валами, а также компенсировать радиальные, осевые и угловые смещения, обеспечивая при этом малый вес и малую инерцию. Значения смещения и крутящего момента, указанные в таблице, гарантированы в диапазоне от 0 до 150 об/мин. Значения могут варьироваться в зависимости от температуры, исполнения муфты и продолжительности непрерывной работы.

Полумуфты с внешними и внутренними зубцами должны использоваться в комплекте и могут соединяться только в том случае, если их элементы конструкции и количество зубцов одинаковы.

Для механической обработки шпоночных пазов рекомендуется брать соединения со стороны втулки.
