Серия ZCR
ZCR
Реечные передачи
Технополимер, угол зубчатого зацепления 20°
Квадратное сечение
Исполнения серии ZCR
ZCR
Реечные передачи
Технополимер, угол зубчатого зацепления 20°
ZCR-A
Реечные передачи
Технополимер, угол зубчатого зацепления 20°
ZCR-PD
Реечные передачи
Технополимер, угол зубчатого зацепления 20°
ZCR-PL
Реечные передачи
Технополимер, угол зубчатого зацепления 20°
ZCR-T
Реечные передачи
Технополимер, угол зубчатого зацепления 20°
Изображения

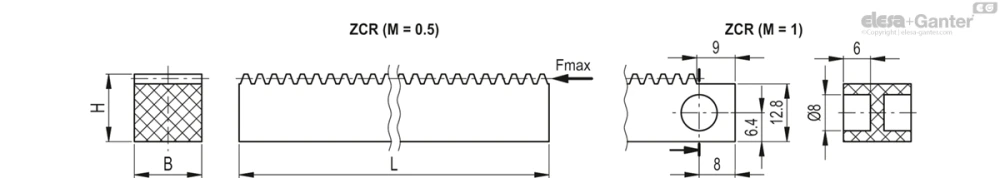

Схемы
ZCR
Таблица моделей — Реечные передачи
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, серый цвет.
Стандартные исполнения
- ZCR: зубчатые рейки квадратного сечения.
- ZCR-A: зубчатые рейки квадратного сечения со стальным сердечником.
- ZCR-PL: зубчатые рейки с монтажным кронштейном для установки в плоскости параллельно зубьям.
- ZCR-PD: зубчатые рейки с монтажным кронштейном для установки в плоскости перпендикулярно зубьям.
- ZCR-T: T-образные зубчатые рейки.
Общая информация
Особенности
Значения нагрузки, указанные в таблицах, определяют максимальную нагрузку, прилагаемую на один зуб.
Совмещение двух и более зубчатых реек возможно только для реек типа ZCR-A с модулем 1,0 – 1,5 – 2,0 – 4,0.
Технические данные
См.: Элементы передачи-.
Другие исполнения
Специальные исполнения доступны по запросу
Специальная длина по запросу. При совмещении реек специальной длины зацепление не обеспечивается.
Вопрос о продукции
Спросите о серии ZCR — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
Эти изделия так же могут вас заинтересовать
GN 3971-L
Угловые редукторы
Корпус: алюминий
Коническая передача 90°
GN 3971-T
Угловые редукторы
Корпус: алюминий
Коническая передача с двумя выходными валами
ZCL-0.5
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
Модуль 0.5
ZCL-1.0
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
Модуль 1.0
ZCL-1.0-K
Цилиндрические зубчатые передачи
Технополимер, угол давления 20°
Модуль 1.0, просверленная ступица со шпоночным пазом

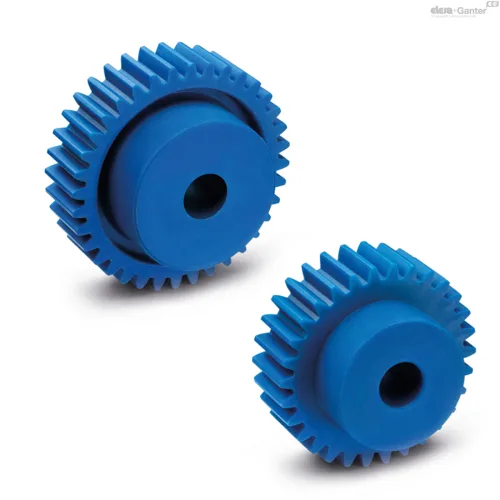

ZCL-1.0-VD
