Серия VRTP.

VRTP+IR

Маховики со спицами

Технополимер

Откидная ручка

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). __logo__ELE_OD__ Технополимер на основе полипропилена __logo__IF95__ Технополимер на основе полиамида (PA) __logo__Design9697__ Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии VRTP.

VRTP+I

VRTP+I

Маховики со спицами

Технополимер
VRTP+IEL

VRTP+IEL

Маховики со спицами

Технополимер
VRTP+IR

VRTP+IR

Маховики со спицами

Технополимер
VRTP.

VRTP.

Маховики со спицами

Технополимер

Изображения

VRTP+IR — Маховики со спицами VRTP+IR — Маховики со спицами

Схемы

Схема VRTP+IR Схема VRTP+IR

VRTP+IR

Таблица моделей — Маховики со спицами

VRTP+IR

Артикул Описание
В корзину
78431-R VRTP.80+IR-A8 80 8 35 18 18 16 20.5 25 17 45 29 32 5 99
78432-R VRTP.80+IR-A10 80 10 35 18 18 16 20.5 25 17 45 29 32 5 94
78530-R VRTP.100+IR-A8 99 8 37 20 18 16 20.5 25.5 17 60 37 54 7 130
78531-R VRTP.100+IR-A10 99 10 37 20 18 16 20.5 25.5 17 60 37 54 7 126
78532-R VRTP.100+IR-A12 99 12 37 20 18 16 20.5 25.5 17 60 37 54 7 128
78630-R VRTP.125+IR-A8 125 8 44 22 22 20 26 31 22 65 48 94 10 238
78631-R VRTP.125+IR-A12 125 12 44 22 22 20 26 31 22 65 48 94 10 226
78632-R VRTP.125+IR-A14 125 14 44 22 22 20 26 31 22 65 48 94 10 215
78730-R VRTP.160+IR-A8 160 8 51 25 26 24 32 40 27 73 65 185 15 382
78731-R VRTP.160+IR-A14 160 14 51 25 26 24 32 40 27 73 65 185 15 358
78732-R VRTP.160+IR-A16 160 16 51 25 26 24 32 40 27 73 65 185 15 361
78830-R VRTP.200+IR-A8 200 8 61 28 30 28 36 48.5 34 80 84 300 24 562
78831-R VRTP.200+IR-A16 200 16 61 28 30 28 36 48.5 34 80 84 300 24 524
78833-R VRTP.200+IR-A20 200 20 61 28 30 28 36 48.5 34 80 84 300 24 494
78931-R VRTP.250+IR-A20 250 20 69 32 35 33 45 58 38 90 105 420 28 840
78933-R VRTP.250+IR-A24 250 24 69 32 35 33 45 58 38 90 105 420 28 798
78968-R VRTP.300+IR-A20 300 20 78 35.5 40 37 52 66 43 90 123 480 36 1270
78971-R VRTP.300+IR-A26 300 26 78 35.5 40 37 52 66 43 90 123 480 36 1230
79031-R VRTP.375+IR-A26 375 26 87 39 35 33 70 81 43 90 160 380 55 1350

VRTP+IR-K

Артикул Описание
В корзину
78431-R-K VRTP.80+IR-A8-K 80 8 35 18 18 16 20.5 25 17 45 29 9 2 32 5 102
78432-R-K VRTP.80+IR-A10-K 80 10 35 18 18 16 20.5 25 17 45 29 11.4 3 32 5 95
78530-R-K VRTP.100+IR-A8-K 99 8 37 20 18 16 20.5 25.5 17 60 37 9 2 54 7 131
78531-R-K VRTP.100+IR-A10-K 99 10 37 20 18 16 20.5 25.5 17 60 37 11.4 3 54 7 125
78532-R-K VRTP.100+IR-A12-K 99 12 37 20 18 16 20.5 25.5 17 60 37 13.8 4 54 7 122
78630-R-K VRTP.125+IR-A8-K 125 8 44 22 22 20 26 31 22 65 48 9 2 94 10 236
78631-R-K VRTP.125+IR-A12-K 125 12 44 22 22 20 26 31 22 65 48 13.8 4 94 10 225
78632-R-K VRTP.125+IR-A14-K 125 14 44 22 22 20 26 31 22 65 48 16.3 5 94 10 216
78730-R-K VRTP.160+IR-A8-K 160 8 51 25 26 24 32 40 27 73 65 9 2 185 15 385
78731-R-K VRTP.160+IR-A14-K 160 14 51 25 26 24 32 40 27 73 65 16.3 5 185 15 358
78732-R-K VRTP.160+IR-A16-K 160 16 51 25 26 24 32 40 27 73 65 18.3 5 185 15 346
78830-R-K VRTP.200+IR-A8-K 200 8 61 28 30 28 36 48.5 34 80 84 9 2 300 24 593
78831-R-K VRTP.200+IR-A16-K 200 16 61 28 30 28 36 48.5 34 80 84 18.3 5 300 24 522
78833-R-K VRTP.200+IR-A20-K 200 20 61 28 30 28 36 48.5 34 80 84 22.8 6 300 24 494
78931-R-K VRTP.250+IR-A20-K 250 20 69 32 35 33 45 58 38 90 105 22.8 6 420 28 835
78933-R-K VRTP.250+IR-A24-K 250 24 69 32 35 33 45 58 38 90 105 27.3 8 420 28 876
78968-R-K VRTP.300+IR-A20-K 300 20 78 35.5 40 37 52 66 43 90 123 22.8 6 480 36 1270
78971-R-K VRTP.300+IR-A26-K 300 26 78 35.5 40 37 52 66 43 90 123 29.3 8 480 36 1230
79031-R-K VRTP.375+IR-A26-K 375 26 87 39 35 33 70 81 43 90 160 29.3 8 380 55 1410
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Высокоэластичный технополимер на основе полипропилена (PP), чёрный цвет, матовая отделка.

Колпачок

  • Самоклеящаяся передняя панель из анодированного алюминия.
  • VRTP. 375: покрытие из технополимера на основе полиэстера (PBT), серый цвет RAL 7035, глянцевая поверхность, пресс-сборка.

Стандартные исполнения

Втулка из воронёной стали, развёрнутое отверстие H7.

Развернутое отверстие H9 для вариантов исполнения со шпоночным пазом.

  • VRTP.: без ручки.
  • VRTP+I: с вращающейся ручкой I.621+x из технополимера.
  • VRTP+IEL: с вращающейся ручкой IEL+x SOFT из технополимера с покрытием из термопластичного эластомера (ТРЕ) "Soft-touch".
  • VRTP+IR: с откидной ручкой IR.620 из технополимера.
  • K: индекс для исполнений с отверстием и шпоночным пазом в соответствии с DIN 6885/1, производственный допуск P9, т. е.:

78411-R-K VRTP.80 A-8-K

Аксессуары

Аксессуары по запросу

  • GN 184: осевая удерживающая шайба из стали, покрытая чёрной оксидной пленкой..
  • ECB.T: крышка из технополимера на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки, доступны для VRTP.125, VRTP.160 и VRTP.200 (см. таблицу).

Другие исполнения

Специальные исполнения доступны по запросу

Маховики с поперечными отверстиями в соответствии с GN 110.

Вопрос о продукции

Спросите о серии VRTP+IR — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DIN 950-AL-B — Маховики

DIN 950-AL-B

Маховики

Чугун / алюминий

Алюминий, без шпоночного паза
DIN 950-AL-K — Маховики

DIN 950-AL-K

Маховики

Чугун / алюминий

Алюминий, со шпоночным пазом согласно DIN 6885-1 P9
DIN 950-AL-V — Маховики

DIN 950-AL-V

Маховики

Чугун / алюминий

Алюминий, с квадратным отверстием
DIN 950-GG-B — Маховики

DIN 950-GG-B

Маховики

Чугун / алюминий

Чугун, без шпоночного паза
DIN 950-GG-K — Маховики

DIN 950-GG-K

Маховики

Чугун / алюминий

Чугун, со шпоночным пазом согласно DIN 6885-1 P9
DIN 950-GG-V — Маховики

DIN 950-GG-V

Маховики

Чугун / алюминий

Чугун, с квадратным отверстием
ECB.I — Колпачок втулки

ECB.I

Колпачок втулки

для EMW., EYK.,ETK., технополимер

Колпачок втулки
ECB.T — Крышки

ECB.T

Крышки

для VRTP., ELC. и ELCR., технополимер

Крышки

Артикул модели

VRTP+IR — Маховики со спицами

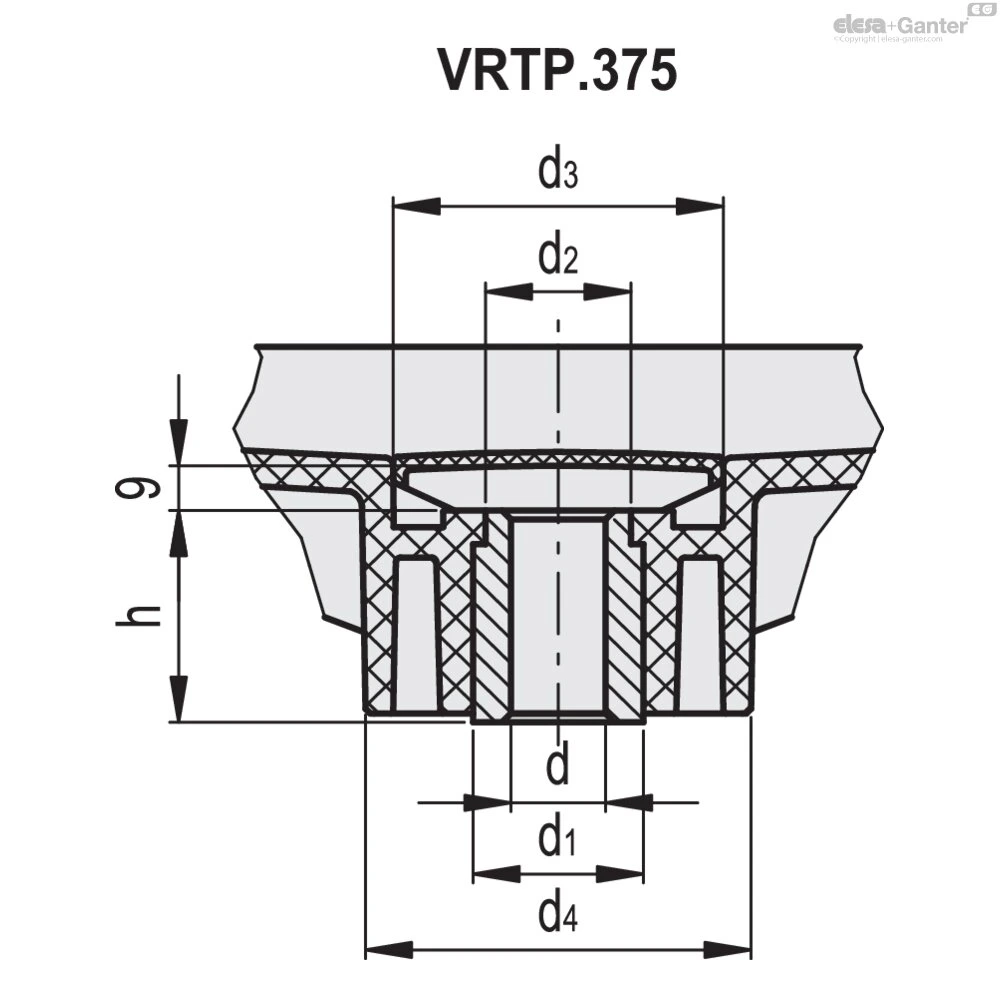

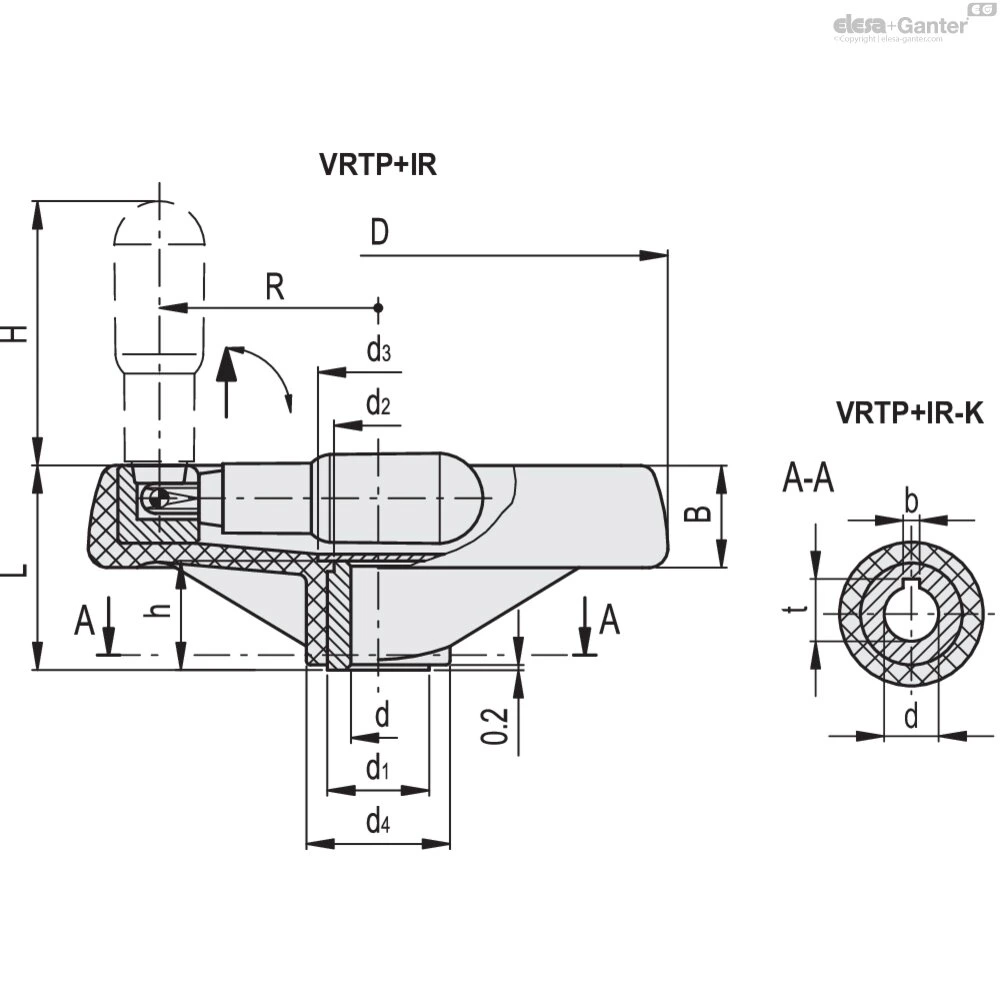

Чертёж VRTP+IR Чертёж VRTP+IR
