Серия VRTP.
VRTP+IEL
Маховики со спицами
Технополимер
Вращающаяся ручка Soft touch
Исполнения серии VRTP.
Изображения

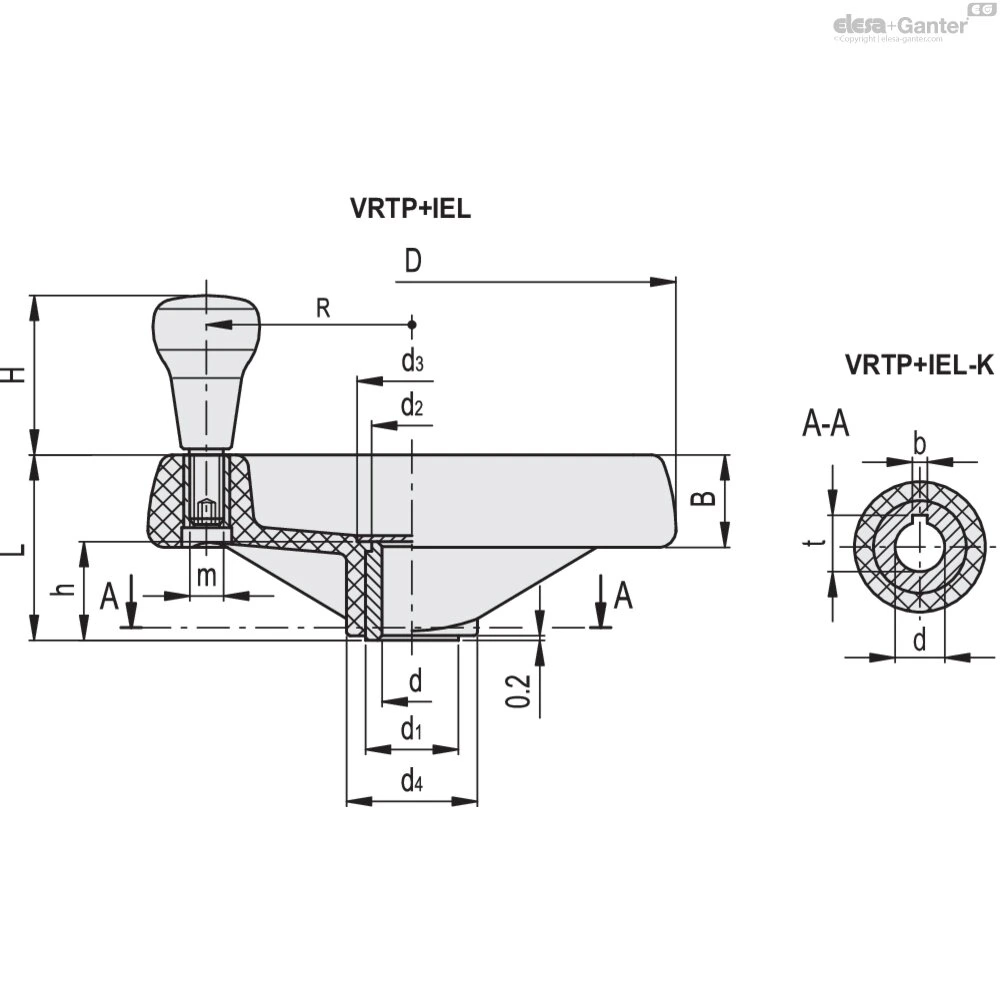

Схемы
VRTP+IEL
Таблица моделей — Маховики со спицами
VRTP+IEL
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
H | m |
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 78926-R | VRTP.250+IEL-A20 | 250 | 20 | 69 | 32 | 35 | 33 | 45 | 58 | 38 | 65 | M10 | 103 | 420 | 28 | 825 | |
| 78928-R | VRTP.250+IEL-A24 | 250 | 24 | 69 | 32 | 35 | 33 | 45 | 58 | 38 | 65 | M10 | 103 | 420 | 28 | 784 | |
| 78964-R | VRTP.300+IEL-A20 | 300 | 20 | 78 | 35.5 | 40 | 37 | 52 | 66 | 43 | 65 | M10 | 127 | 480 | 36 | 1052 | |
| 78966-R | VRTP.300+IEL-A26 | 300 | 26 | 78 | 35.5 | 40 | 37 | 52 | 66 | 43 | 65 | M10 | 127 | 480 | 36 | 1113 | |
| 79026-R | VRTP.375+IEL-A26 | 375 | 26 | 87 | 39 | 35 | 33 | 70 | 81 | 43 | 65 | M10 | 160 | 380 | 55 | 1260 |
VRTP+IEL-K
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
H | m |
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 78926-R-K | VRTP.250+IEL-A20-K | 250 | 20 | 69 | 32 | 35 | 33 | 45 | 58 | 38 | 65 | M10 | 103 | 22.8 | 6 | 420 | 28 | 825 | |
| 78928-R-K | VRTP.250+IEL-A24-K | 250 | 24 | 69 | 32 | 35 | 33 | 45 | 58 | 38 | 65 | M10 | 103 | 27.3 | 8 | 420 | 28 | 784 | |
| 78964-R-K | VRTP.300+IEL-A20-K | 300 | 20 | 78 | 35.5 | 40 | 37 | 52 | 66 | 43 | 65 | M10 | 127 | 22.8 | 6 | 480 | 36 | 1052 | |
| 78966-R-K | VRTP.300+IEL-A26-K | 300 | 26 | 78 | 35.5 | 40 | 37 | 52 | 66 | 43 | 65 | M10 | 127 | 29.3 | 8 | 480 | 36 | 1113 | |
| 79026-R-K | VRTP.375+IEL-A26-K | 375 | 26 | 87 | 39 | 35 | 33 | 70 | 81 | 43 | 65 | M10 | 160 | 29.3 | 8 | 380 | 55 | 1260 |
Основные характеристики
Материал
Высокоэластичный технополимер на основе полипропилена (PP), чёрный цвет, матовая отделка.
Колпачок
- Самоклеящаяся передняя панель из анодированного алюминия.

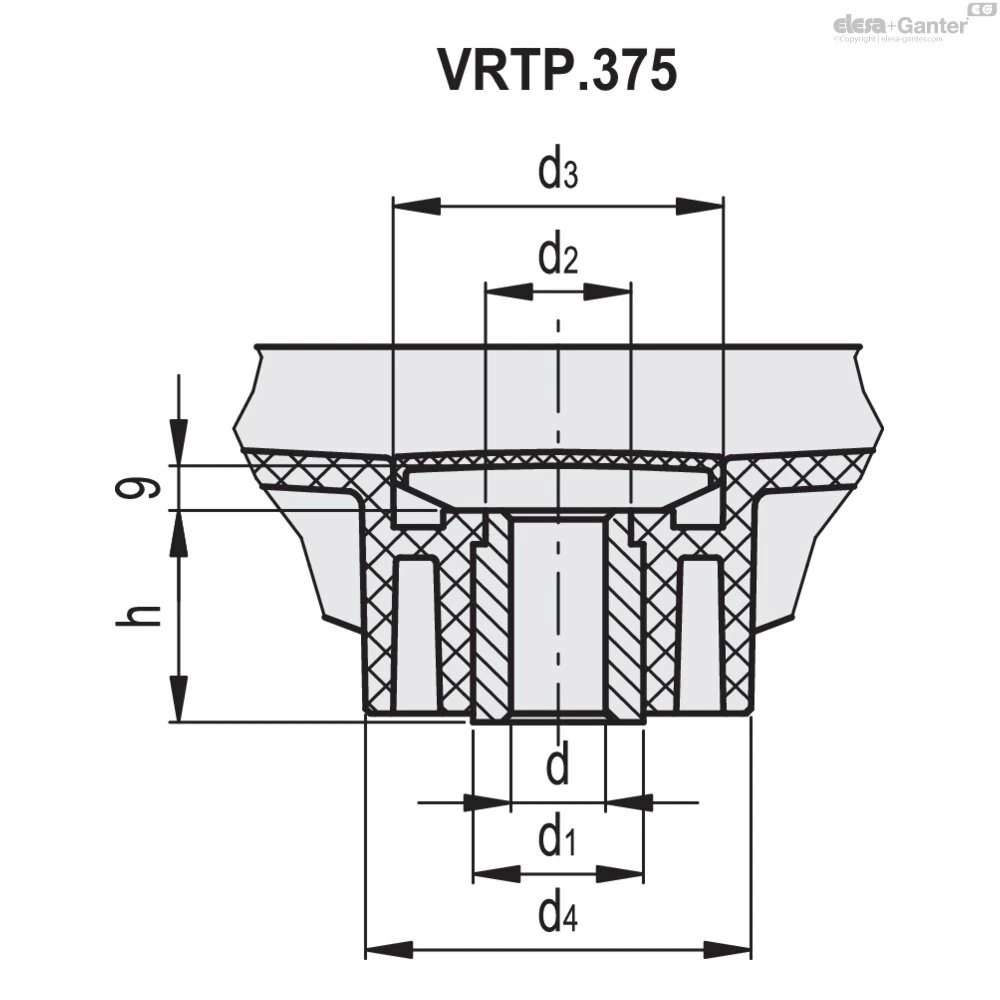

- VRTP. 375: покрытие из технополимера на основе полиэстера (PBT), серый цвет RAL 7035, глянцевая поверхность, пресс-сборка.
Стандартные исполнения
Втулка из воронёной стали, развёрнутое отверстие H7.
Развернутое отверстие H9 для вариантов исполнения со шпоночным пазом.
- VRTP.: без ручки.
- VRTP+I: с вращающейся ручкой I.621+x из технополимера.
- VRTP+IEL: с вращающейся ручкой IEL+x SOFT из технополимера с покрытием из термопластичного эластомера (ТРЕ) "Soft-touch".
- VRTP+IR: с откидной ручкой IR.620 из технополимера.
- K: индекс для исполнений с отверстием и шпоночным пазом в соответствии с DIN 6885/1, производственный допуск P9, т. е.:
78411-R-K VRTP.80 A-8-K
Аксессуары
Аксессуары по запросу
- GN 184: осевая удерживающая шайба из стали, покрытая чёрной оксидной пленкой..
- ECB.T: крышка из технополимера на основе армированного стекловолокном полиамида (PA), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки, доступны для VRTP.125, VRTP.160 и VRTP.200 (см. таблицу).
Другие исполнения
Специальные исполнения доступны по запросу
Маховики с поперечными отверстиями в соответствии с GN 110.
