Серия VDC-XX
VDC-GXX
Ручки для индикаторов положения
Дюропласт
Для гравитационных индикаторов, без ручки
Исполнения серии VDC-XX
Изображения

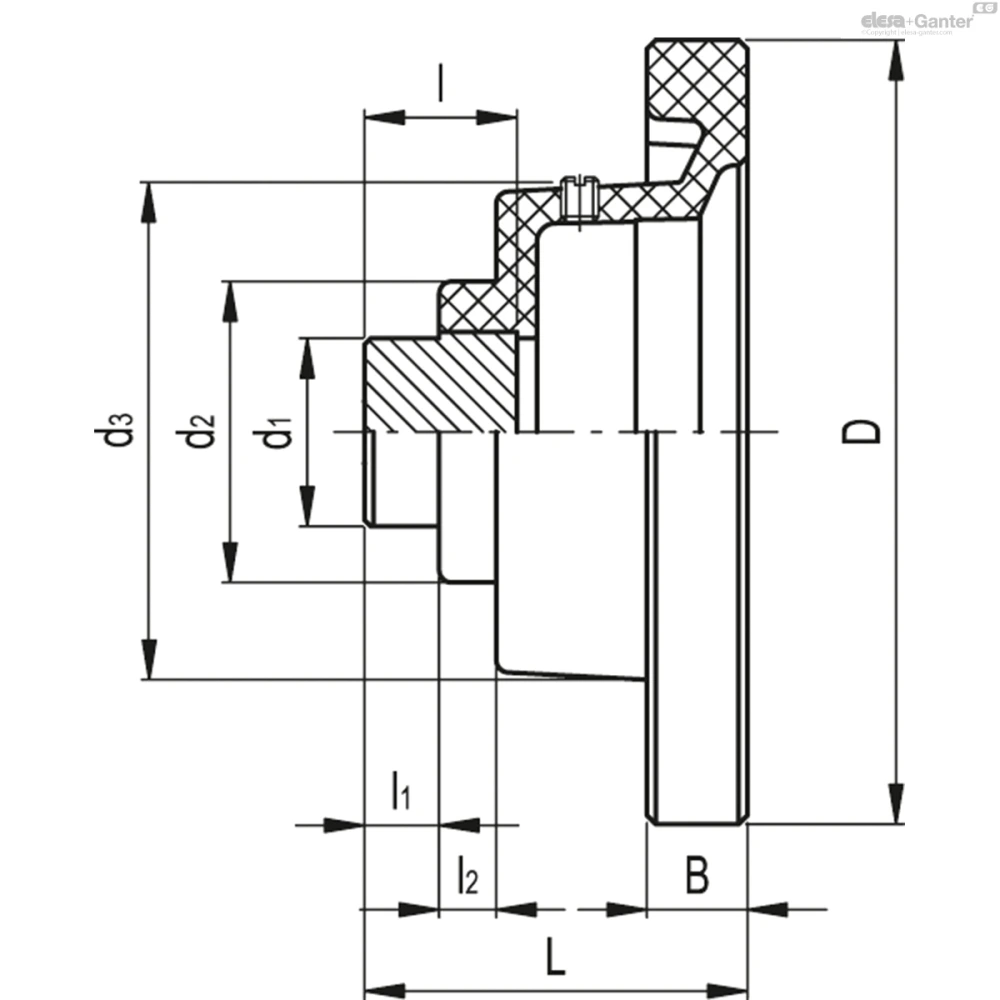

Схемы
VDC-GXX
Таблица моделей — Ручки для индикаторов положения
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CE.30501 | VDC.125-GXX2 | 125 | 61 | 25 | 20 | 22.8 | 6 | 30 | 48 | 82 | 25 | 12 | 9 | 16 | 395 | GA02 - GA12 - GW12 | |
| CE.30601 | VDC.140-GXX2 | 140 | 65 | 25 | 20 | 22.8 | 6 | 30 | 50 | 82 | 25 | 12 | 9 | 17 | 470 | GA02 - GA12 - GW12 | |
| CE.30701 | VDC.160-GXX2 | 160 | 72 | 30 | 24 | 27.3 | 8 | 35 | 53 | 84 | 30 | 15 | 10 | 18 | 654 | GA02 - GA12 - GW12 | |
| CE.30901 | VDC.160-GXX5 | 160 | 71 | 31 | 25 | 28.3 | 8 | 36 | 53 | 123 | 34 | 14 | 11 | 18 | 725 | GA05 | |
| CE.31001 | VDC.180-GXX5 | 180 | 78 | 31 | 25 | 28.3 | 8 | 36 | 56 | 127 | 34 | 14 | 12 | 19 | 940 | GA05 | |
| CE.31101 | VDC.200-GXX5 | 200 | 79 | 35 | 29 | 32.3 | 8 | 40 | 59 | 127 | 34 | 13 | 15 | 20 | 1066 | GA05 |
Основные характеристики
Материал
Высокопрочный дюропласт на основе фенола (PF), чёрный цвет, глянцевая отделка.
Стандартные исполнения
Втулка из стали с чёрной оксидной плёнкой
- VDC-GXX: для гравитационных индикаторов.

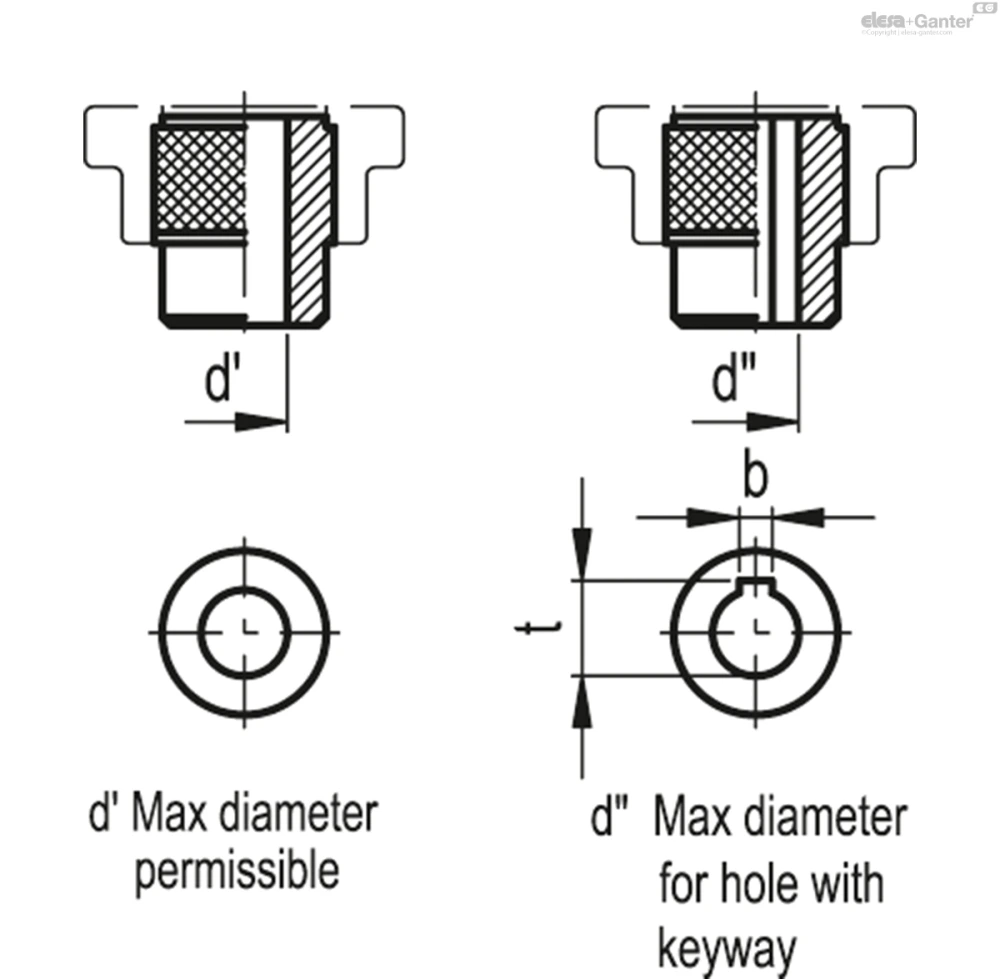

Непросверлённое гнездо, см. таблицу максимальных допустимых диаметров сверления d' и d''.
- VDC-GXX+I: для гравитационных индикаторов.
Непросверлённое гнездо, см. таблицу максимальных допустимых диаметров сверления d' и d''.
Вращающаяся ручка I.301+x из Дюропласта, чёрный цвет, глянцевая отделка.
- VDC-PXX+I: для индикаторов с жёстким приводом.
Задний фланец с внутренним лобовым зубчатым колесом из технополимера на основе ацетальной смолы (POM). Винт из стали с чёрной оксидной плёнкой и анкерный штифт.
Гнездо с развёрнутым сквозным отверстием H7.
Вращающаяся ручка I.301+x из Дюропласта, чёрный цвет, глянцевая отделка.
Другие исполнения
Специальные исполнения доступны по запросу
Маховики с поперечными отверстиями в соответствии с GN 110.
Общая информация
Эргономичность
Обод с рифлёнием на тыльной стороне (для моделей диаметром D ≥ 125 мм) обеспечивает удобство захвата и поворота, особенно в моделях без ручки.
Выбор индикаторов заказывается отдельно
Для выбора индикатора ознакомьтесь с нижепредставленной таблицей по возможностям монтажа с индикаторами.
См. также Инструкции по монтажу для гравитационных индикаторов G для индикаторов с жёстким приводом P.
