Серия MBT-XX
MBT-PXX
Огранка рифлёной ручки для индикаторов положения
Технополимер
Для позиционных индикаторов
Исполнения серии MBT-XX
Изображения

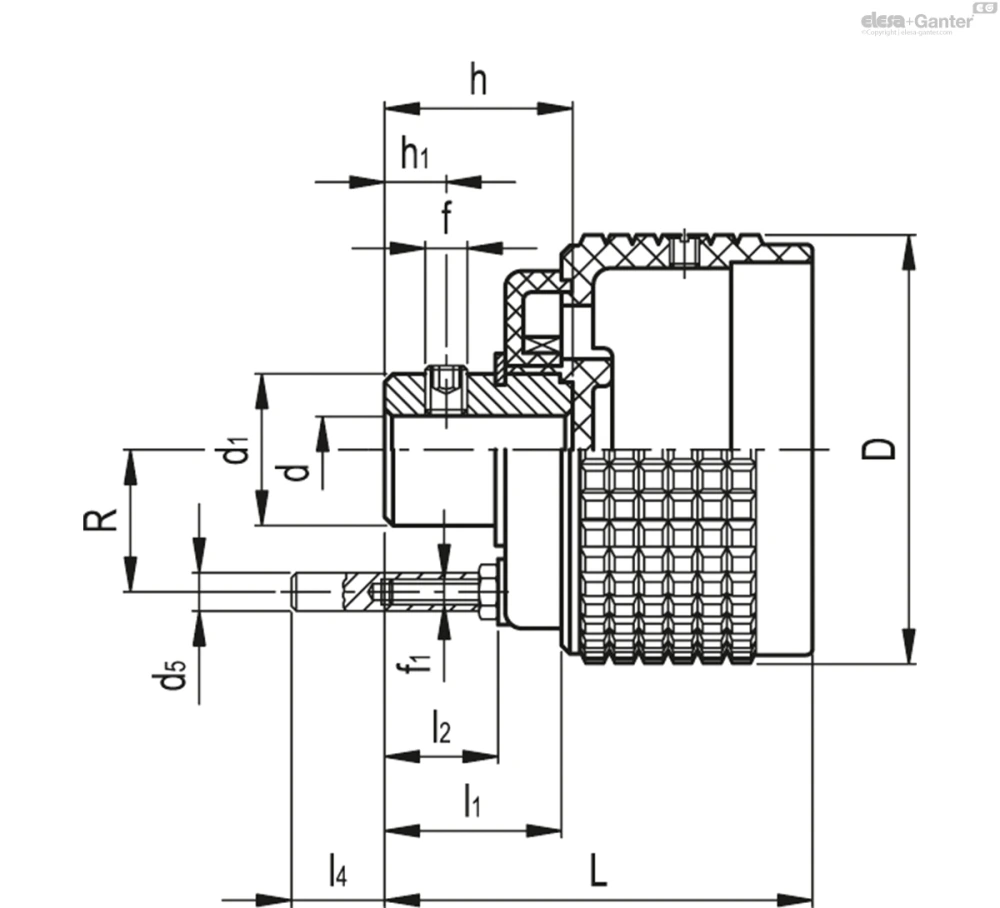

Схемы
MBT-PXX
Таблица моделей — Огранка рифлёной ручки для индикаторов положения
| Артикул | Описание |
|
|
|
|
|
d5 | f | f1 |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CE.30002-R | MBT.60-PXX1 A-8 | 58 | 55 | 8 | 20.5 | 18 | 6 | M5 | M4 | 5 | 18.5 | 10.5 | 14.5 | 19 | 92 | PA01 - PA11 | |
| CE.30052-R | MBT.80-PXX2 A-10 | 77 | 59 | 10 | 22 | 30 | 6 | M5 | M4 | 6 | 20 | 12 | 13 | 28.5 | 198 | PA02 - PA12 - PW12 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Стандартные исполнения
Втулка из стали с чёрной оксидной плёнкой, развёрнутое глухое отверстие H7, установка на вал с помощью поставляемого установочного винта с гнездом для шестигранной головки и чашеобразным концом UNI 5929-85.
- MBT-GXX: для гравитационных индикаторов.
- MBT-PXX: для индикаторов с жёстким приводом.
Задний фланец с внутренним лобовым зубчатым колесом из технополимера на основе ацетальной смолы (POM). Винт из стали с чёрной оксидной плёнкой и анкерный штифт.
Общая информация
Эргономичность и удобство в использовании
Мелкая насечка на внешнем ободе ручки обеспечивает надёжный и удобный захват в самых разнообразных рабочих условиях и облегчает её использование даже при быстром вращении.
Выбор индикаторов (заказывается отдельно)
Для выбора индикатора ознакомьтесь с нижепредставленной таблицей по возможностям монтажа с индикаторами.
См. также Инструкции по монтажу для гравитационных индикаторов или индикаторов с жёстким приводом Тип G или индикаторы с жёстким приводом Тип Р.
Аксессуары по запросу
Аксессуары по запросу
Крышка CP-XX для установки вместо индикатора.
