Серия VDC-XX
VDC-PXX+I
Ручки для индикаторов положения
Дюропласт
Для позиционных индикаторов, с вращающейся ручкой
Исполнения серии VDC-XX
Изображения
Схемы
VDC-PXX+I
Таблица моделей — Ручки для индикаторов положения
| Артикул | Описание |
|
|
|
|
|
|
d5 | f | f1 |
|
|
|
|
A |
|
m |
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CE.30462 | VDC.80-PXX1+I A-8 | 87 | 57 | 8 | 23 | 18 | 58 | 6 | M5 | M4 | 5 | 19 | 11 | 14.1 | 14 | 40 | M6 | 19 | 34.5 | 237 | PA01 - PA11 | |
| CE.30482 | VDC.100-PXX2+I A-10 | 108 | 60 | 10 | 25 | 30 | 78 | 6 | M5 | M4 | 6 | 21 | 13 | 12.1 | 14 | 50 | M6 | 28.5 | 45 | 356 | PA02 - PA12 - PW12 |
Основные характеристики
Материал
Высокопрочный дюропласт на основе фенола (PF), чёрный цвет, глянцевая отделка.
Стандартные исполнения
Втулка из стали с чёрной оксидной плёнкой
- VDC-GXX: для гравитационных индикаторов.
Непросверлённое гнездо, см. таблицу максимальных допустимых диаметров сверления d' и d''.

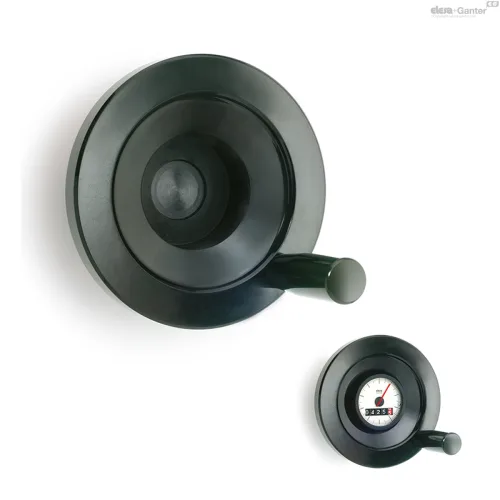

- VDC-GXX+I: для гравитационных индикаторов.
Непросверлённое гнездо, см. таблицу максимальных допустимых диаметров сверления d' и d''.
Вращающаяся ручка I.301+x из Дюропласта, чёрный цвет, глянцевая отделка.
- VDC-PXX+I: для индикаторов с жёстким приводом.
Задний фланец с внутренним лобовым зубчатым колесом из технополимера на основе ацетальной смолы (POM). Винт из стали с чёрной оксидной плёнкой и анкерный штифт.
Гнездо с развёрнутым сквозным отверстием H7.
Вращающаяся ручка I.301+x из Дюропласта, чёрный цвет, глянцевая отделка.
Другие исполнения
Специальные исполнения доступны по запросу
Маховики с поперечными отверстиями в соответствии с GN 110.
Общая информация
Эргономичность
Обод с рифлёнием на тыльной стороне (для моделей диаметром D ≥ 125 мм) обеспечивает удобство захвата и поворота, особенно в моделях без ручки.
Выбор индикаторов заказывается отдельно
Для выбора индикатора ознакомьтесь с нижепредставленной таблицей по возможностям монтажа с индикаторами.
См. также Инструкции по монтажу для гравитационных индикаторов G для индикаторов с жёстким приводом P.
