Цена и наличие — по запросу: корзина формирует заявку.
Изображения

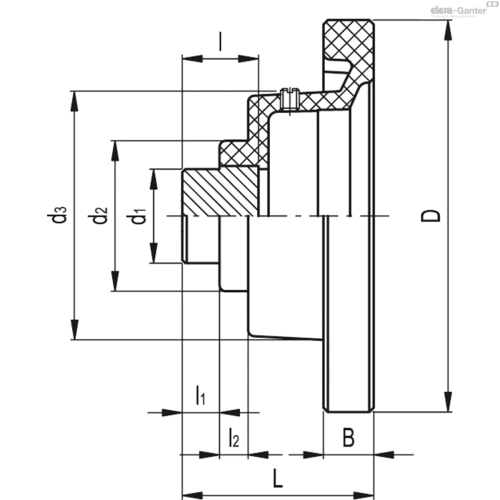

Схемы
CE.30601
Технические характеристики — Ручки для индикаторов положения
- D
- 140
- L
- 65
- d'
- 25
- d''
- 20
- t
- 22.8
- b
- 6
- d1
- 30
- d2
- 50
- d3
- 82
- l
- 25
- l1
- 12
- l2
- 9
- A
- 17
- Weight (in g)
- 470
- Комбинации датчиков маховика
- GA02 - GA12 - GW12
- Вес (г)
- 470
Основные характеристики
Материал
Высокопрочный дюропласт на основе фенола (PF), чёрный цвет, глянцевая отделка.
Стандартные исполнения
Втулка из стали с чёрной оксидной плёнкой
- VDC-GXX: для гравитационных индикаторов.

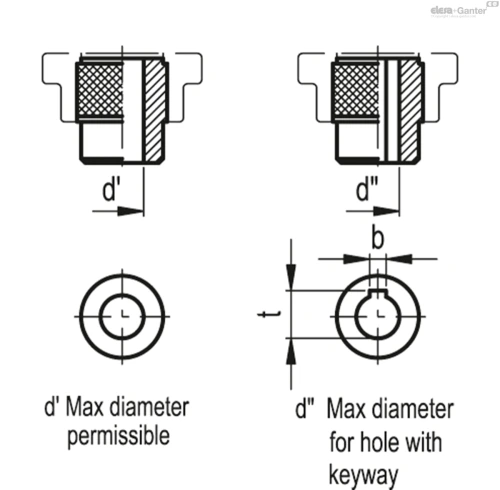

Непросверлённое гнездо, см. таблицу максимальных допустимых диаметров сверления d' и d''.
- VDC-GXX+I: для гравитационных индикаторов.
Непросверлённое гнездо, см. таблицу максимальных допустимых диаметров сверления d' и d''.
Вращающаяся ручка I.301+x из Дюропласта, чёрный цвет, глянцевая отделка.
- VDC-PXX+I: для индикаторов с жёстким приводом.
Задний фланец с внутренним лобовым зубчатым колесом из технополимера на основе ацетальной смолы (POM). Винт из стали с чёрной оксидной плёнкой и анкерный штифт.
Гнездо с развёрнутым сквозным отверстием H7.
Вращающаяся ручка I.301+x из Дюропласта, чёрный цвет, глянцевая отделка.
Другие исполнения
Специальные исполнения доступны по запросу
Маховики с поперечными отверстиями в соответствии с GN 110.
Общая информация
Эргономичность
Обод с рифлёнием на тыльной стороне (для моделей диаметром D ≥ 125 мм) обеспечивает удобство захвата и поворота, особенно в моделях без ручки.
Выбор индикаторов заказывается отдельно
Для выбора индикатора ознакомьтесь с нижепредставленной таблицей по возможностям монтажа с индикаторами.
См. также Инструкции по монтажу для гравитационных индикаторов G для индикаторов с жёстким приводом P.
