Серия MBT-XX
MBT-GXX
Огранка рифлёной ручки для индикаторов положения
Технополимер
Для гравитационных индикаторов
Исполнения серии MBT-XX
Изображения

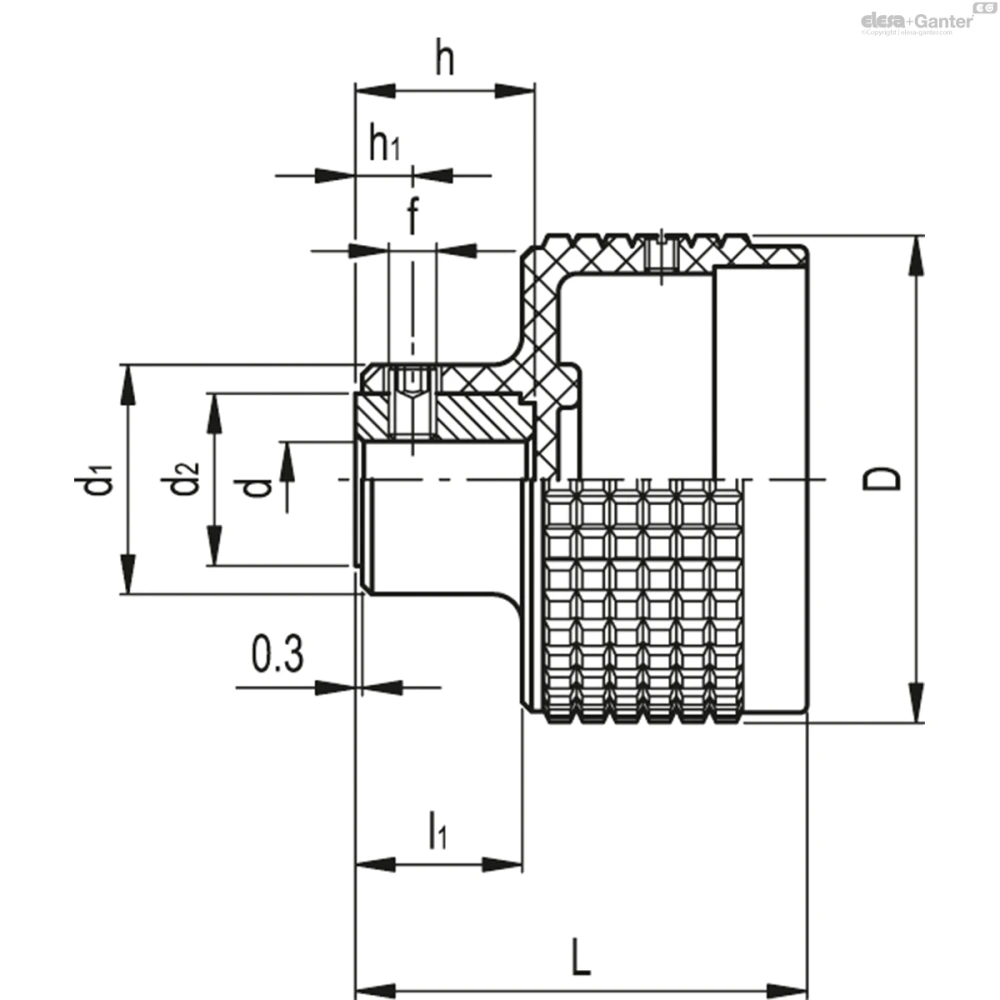

Схемы
MBT-GXX
Таблица моделей — Огранка рифлёной ручки для индикаторов положения
| Артикул | Описание |
|
|
|
|
|
|
f | h1 |
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CE.30001-R | MBT.60-GXX1 A-8 | 58 | 52.5 | 8 | 17 | 24 | 18 | M5 | 6 | 17 | 79 | GA01 - GA11 | |
| CE.30051-R | MBT.80-GXX2 A-10 | 77 | 61 | 10 | 22 | 28 | 22 | M5 | 6 | 22 | 133 | GA02 - GA12 - GW12 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Стандартные исполнения
Втулка из стали с чёрной оксидной плёнкой, развёрнутое глухое отверстие H7, установка на вал с помощью поставляемого установочного винта с гнездом для шестигранной головки и чашеобразным концом UNI 5929-85.
- MBT-GXX: для гравитационных индикаторов.
- MBT-PXX: для индикаторов с жёстким приводом.
Задний фланец с внутренним лобовым зубчатым колесом из технополимера на основе ацетальной смолы (POM). Винт из стали с чёрной оксидной плёнкой и анкерный штифт.
Общая информация
Эргономичность и удобство в использовании
Мелкая насечка на внешнем ободе ручки обеспечивает надёжный и удобный захват в самых разнообразных рабочих условиях и облегчает её использование даже при быстром вращении.
Выбор индикаторов (заказывается отдельно)
Для выбора индикатора ознакомьтесь с нижепредставленной таблицей по возможностям монтажа с индикаторами.
См. также Инструкции по монтажу для гравитационных индикаторов или индикаторов с жёстким приводом Тип G или индикаторы с жёстким приводом Тип Р.
Аксессуары по запросу
Аксессуары по запросу
Крышка CP-XX для установки вместо индикатора.
Вопрос о продукции
Спросите о серии MBT-GXX — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
