Серия VAD-XX
VAD-GXX
Маховики для датчиков положения
Алюминий
Для гравитационных индикаторов, без ручки
Исполнения серии VAD-XX
Изображения

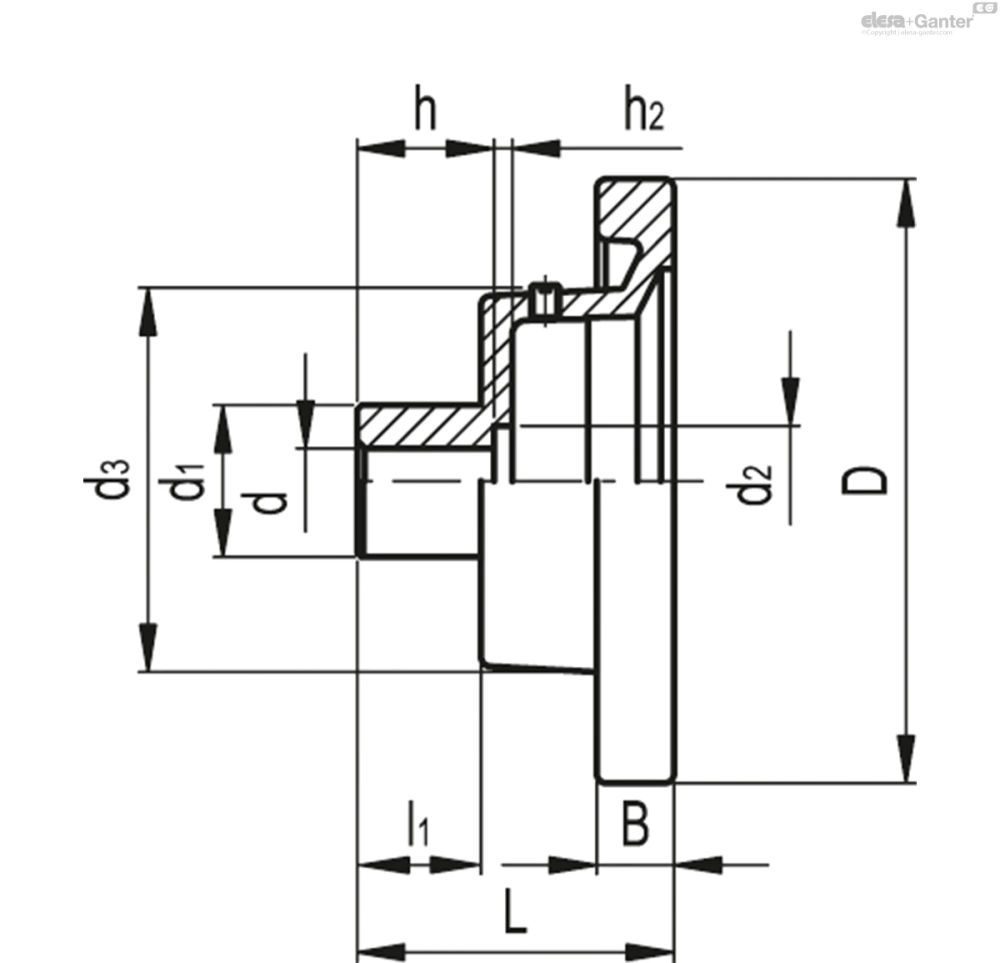

Схемы
VAD-GXX
Таблица моделей — Маховики для датчиков положения
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CE.28501 | VAD.80-GXX1 A-10 | 80 | 48 | 10 | 16 | 26 | 20.5 | 56 | 3.5 | 15.5 | 13 | 175 | GA01 - GA11 | |
| CE.28551 | VAD.100-GXX1 A-10 | 100 | 58 | 10 | 17 | 28 | 20.5 | 56 | 3.5 | 17.5 | 14 | 243 | GA01 - GA11 | |
| CE.28601 | VAD.125-GXX2 A-12 | 125 | 61 | 12 | 18 | 31 | 25.5 | 76 | 4 | 18 | 15 | 386 | GA02 - GA12 - GW12 | |
| CE.28651 | VAD.160-GXX2 A-14 | 160 | 68 | 14 | 20 | 36 | 29 | 78 | 4 | 19 | 18 | 659 | GA02 - GA12 - GW12 | |
| CE.28701 | VAD.160-GXX5 A-14 | 160 | 64 | 14 | 23.5 | 36 | 25.5 | 120 | 4 | 20 | 18 | 767 | GA05 | |
| CE.28721 | VAD.200-GXX2 A-18 | 200 | 75 | 18 | 24 | 42 | 33 | 79 | 4.5 | 21 | 20.5 | 1040 | GA02 - GA12 - GW12 | |
| CE.28731 | VAD.250-GXX2 A-22 | 250 | 81.5 | 22 | 28 | 48 | 37 | 80 | 4.5 | 24.5 | 23 | 1550 | GA02 - GA12 - GW12 |
Основные характеристики
Материал
Алюминий, покрытие из эпоксидной смолы, чёрный цвет, матовая отделка.
Стандартные исполнения
развёрнутое сквозное отверстие H7.
Вращающаяся ручка (для вариантов исполнения +I)I.621+x- из технополимера на основе полиамида (PA), чёрный цвет, матовая отделка.
- VAD-GXX: для гравитационных индикаторов, без ручки.
- VAD-GXX+I: для гравитационных индикаторов, с ручкой.
- VAD-PXX: для индикаторов с жёстким приводом, без ручки.
- VAD-PXX+I: для индикаторов с жёстким приводом, с ручкой.
Задний фланец с внутренним лобовым зубчатым колесом из технополимера на основе ацетальной смолы (POM). Винт из стали с чёрной оксидной плёнкой и анкерный штифт.
Общая информация
Выбор индикаторов (заказывается отдельно)
Для выбора индикатора ознакомьтесь с нижепредставленной таблицей по возможностям монтажа с индикаторами.
Смотрите также "Инструкции по монтажу" для гравитационных индикаторов G. для индикаторов с жёстким приводом P.
Другие исполнения
Специальные исполнения доступны по запросу
Маховики с поперечными отверстиями в соответствии с GN 110.
