Серия TCC-TS-PR-2

600910-C33

TCC-TS-30-PR-2-C33

Соединительные зажимы с соединителем для профилей

Технополимер и алюминий

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. __logo__ELE_OD__ __logo__gda_winner_24__ PROFILE COMPATIBLEСТАНДАРТНЫЕ ДЕТАЛИ МАШИН ДЛЯ СИСТЕМ ПРОФИЛЕЙПредставленные в данной линейке стандартные детали совместимы с большинством распространённых систем алюминиевых профилей. При помощи подходящих сборочных комплектов стандартные детали ELESA+GANTER легко соединяются с профилями, позволяя тем самым экономить время и средства на заказ необходимых деталей по отдельности.- Совместимы с распространёнными системами профилей- Для пазов шириной в 6, 8 и 10 мм- Для профилей в 30, 40 и 45 ммИзделия предназначены для монтажа на распространённых системах профилей в самых разных отраслях. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

Изображения

600910-C33 — Соединительные зажимы с соединителем для профилей 600910-C33 — Соединительные зажимы с соединителем для профилей 600910-C33 — Соединительные зажимы с соединителем для профилей

Схемы

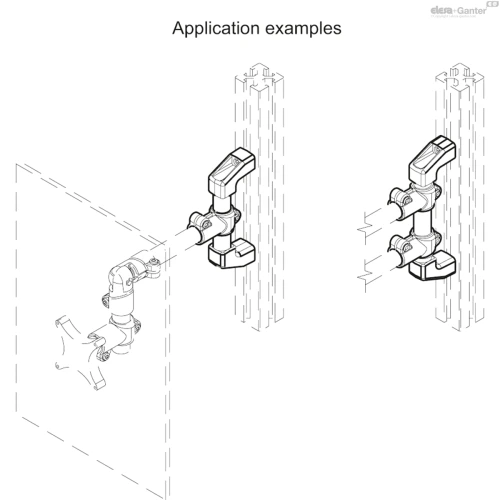

Схема TCC-TS-PR-2 Схема TCC-TS-PR-2 Схема TCC-TS-PR-2

600910-C33

Технические характеристики — Соединительные зажимы с соединителем для профилей

d
8.5
L
274
C
38
d1
13.5
d3
30
f±1
250
h
82
h1
60
h2
25
h3
14.5
h4
124.5
l1
204
l2
57
l3
18
l4
64.5
C#[Nm]
12
F1*[N]
1650
M1**[Nm]
17
Weight (in g)
488
Вес (г)
488

Все модели серии TCC-TS-PR-2 (2) →

Основные характеристики

Кронштейны ручки

Армированный стекловолокном технополимер на основе полиамида (ПА), RAL 9005 (C9), черный или серый цвет, RAL 7040 (C33), матовая отделка. Поставляются в собранном виде.

Соединение стержня ручки с трубкой предотвращает вращение трубки.

Трубка

Анодированный алюминий, естественный цвет.

Соединительный зажим

Армированный стекловолокном технополимер на основе полиамида (ПА), RAL 9005 (C9), черный или серый цвет, RAL 7040 (C33), матовая отделка.

Винт с цилиндрической головкой и шестиугольным гнездом из нержавеющей стали марки AISI 304 с противозадирным покрытием.

Контргайки из нержавеющей стали марки AISI 304. Поставляются в собранном виде.

Стандартные исполнения

Сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом.

  • TCC-TS-PR-1: один соединительный зажим.
  • TCC-TS-PR-2: два соединительных зажима.

Общая информация

Особенности и области применения

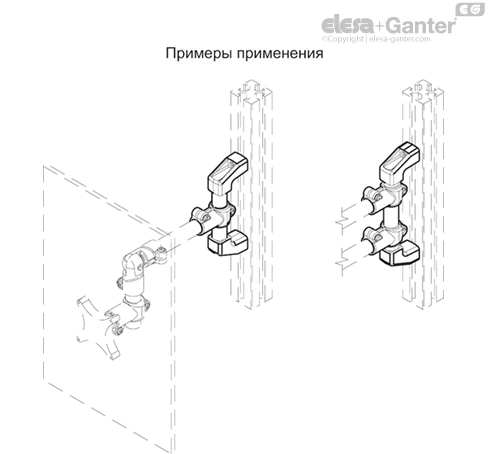

Зажимы позволяют разные типы сборки (см. примеры).

TCC_TS_PR_MONT_EXAMPLE_RU

Технические данные

Сопротивление вытягиванию и вращению: значения F1 и M1, представленные в таблице, были измерены с помощью специального динамометрического аппарата посредством затяжки винтов до рекомендованного момента затяжки “C#” в указанных условиях проведения проверки и при комнатной температуре.
