Серия TCC-TS

TCC-TS

Т-образные соединительные зажимы

Технополимер

Таблица (PDF)

TCC-TS — Т-образные соединительные зажимы

TCC-TS

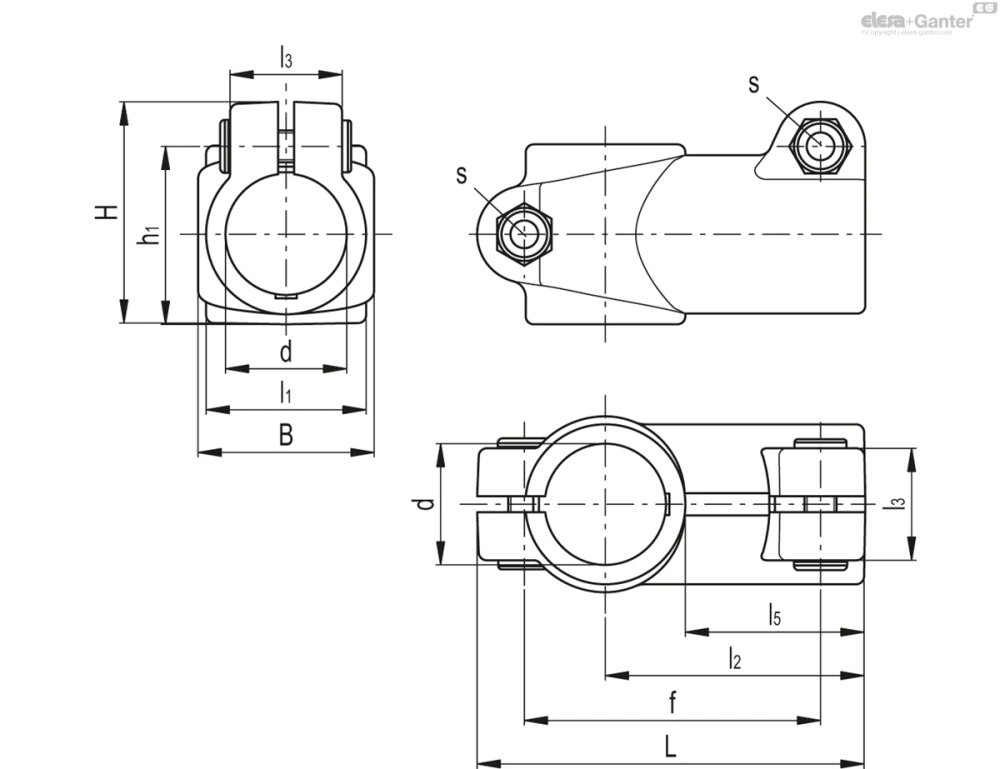

Таблица моделей — Т-образные соединительные зажимы

Артикул	Описание	d	L	A	H	f	h₁	l₁	l₂	l₃	l₅	s	C#[Nm]	F₁*[N]	M₁**[Nm]	Вес (г)
600151-C9	TCC-TS-18-18-C9	18	65	29	34	49	26	26.5	43.5	20.5	30.5	M6	5	1450	14	31
600151-C33	TCC-TS-18-18-C33	18	65	29	34	49	26	26.5	43.5	20.5	30.5	M6	5	1450	14	31
600251-C9	TCC-TS-30-30-C9	30	96	44	53	74	42	40.5	64.5	27	45.5	M8	12	1650	17	114
600251-C33	TCC-TS-30-30-C33	30	96	44	53	74	42	40.5	64.5	27	45.5	M8	12	1650	17	114

3D-модель Технические данные (PDF)

Основные характеристики

Зажим

Армированный стекловолокном технополимер на основе полиамида (PA), чёрный цвет RAL 9005 (C9) или серый цвет RAL 7040 (C33), стойкий к УФ-лучам, матовая отделка.

Винты и гайки (входит в комплект поставки)

Винт с цилиндрической головкой и шестиугольным гнездом из нержавеющей стали марки AISI 304 с противозадирным покрытием.

Контргайки из нержавеющей стали марки AISI 304.

Общая информация

Особенности

Зажимы для трубок диаметром 18 ± 0,2 и 30 ± 0,2 мм.

Для подсоединения трубок меньшего диаметра можно использовать переходную втулку TCC-A (поставляется отдельно).

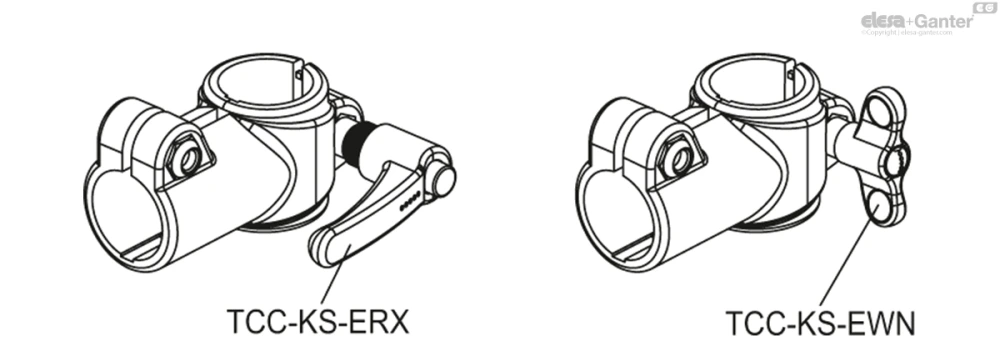

«S»-образные ручки с накаткой могут быть заменены комплектом TCC-KS.

Технические данные

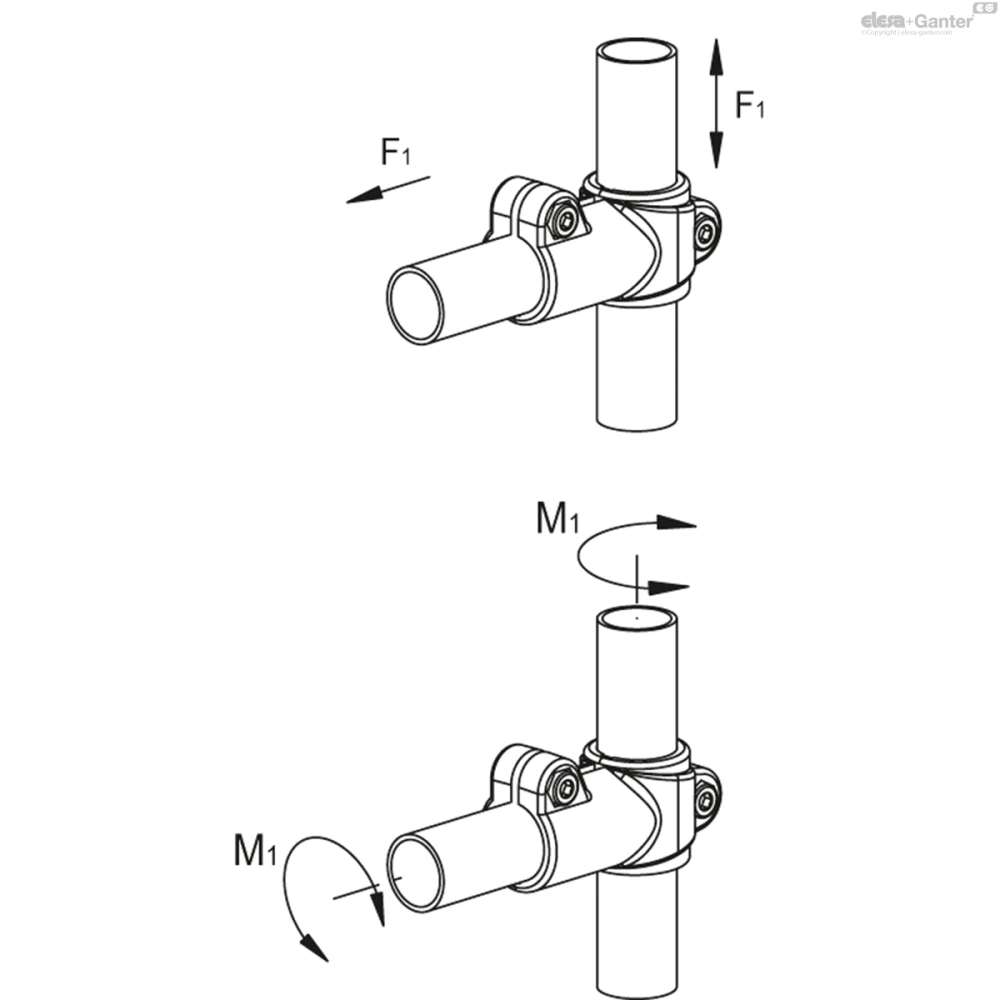

Показатели сопротивления, представленные в таблице, были получены в результате лабораторных исследований, проводимых при температуре окружающей среды с затянутыми болтами с рекомендуемый крутящим моментом «C#».
