600415-C33

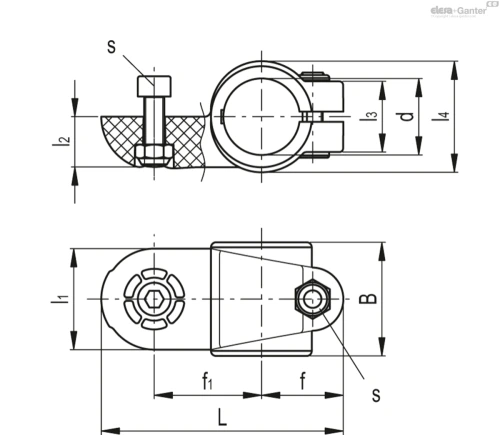

Технические характеристики — Зажимы для шарнирного соединения
- d
- 30
- L
- 95
- A
- 44.5
- d2
- 8.5
- f
- 32.5
- f1
- 42
- l1
- 40
- l2
- 20
- l3
- 28
- l4
- 42
- s
- M8
- C#[Nm]
- 12
- F1*[N]
- 3000
- M1**[Nm]
- 33
- M2***[Nm]
- 4
- Weight (in g)
- 64
- Вес (г)
- 64
Основные характеристики
Зажим
Армированный стекловолокном технополимер на основе полиамида (PA), чёрный цвет RAL 9005 (C9) или серый цвет RAL 7040 (C33), стойкий к УФ-лучам, матовая отделка.
Винты и гайки
Винт с цилиндрической головкой и шестиугольным гнездом из нержавеющей стали марки AISI 304 с противозадирным покрытием.
Контргайки из нержавеющей стали марки AISI 304.
Комплект поставки: два винта и две гайки для втулок типа TCC-TP-E и TCC-TP-S, один винт и одна гайка для втулки типа TCC-TP-I
Стандартные исполнения
- TCC-TP-E: внешние зубцы.
- TCC-TP-I: внутренние зубцы.
- TCC-TP-S: без зубцов.
Общая информация
Особенности
Два зажима: один с внешними зубцами и один с внутренними зубцами или два без зубцов. Могут быть присоединены для образования шарнирного соединения.
Установочный угол соединений, состоящих из зажимов с внешними/внутренними зубцами (36 зубцов), составляет 10°.
Соединения, состоящие из зажимов без зубцов, могут быть установлены под любым углом.
Зажимы для трубок диаметром 30 ± 0,2 мм.
Для подсоединения трубок меньшего диаметра можно использовать переходную втулку TCC-A (заказывается отдельно).

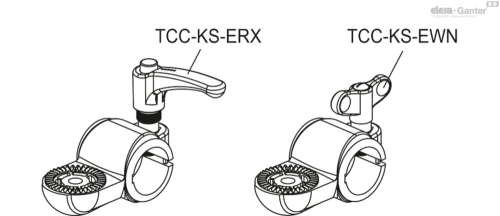

«S»-образные ручки с накаткой могут быть заменены комплектом TCC-KS.
Технические данные

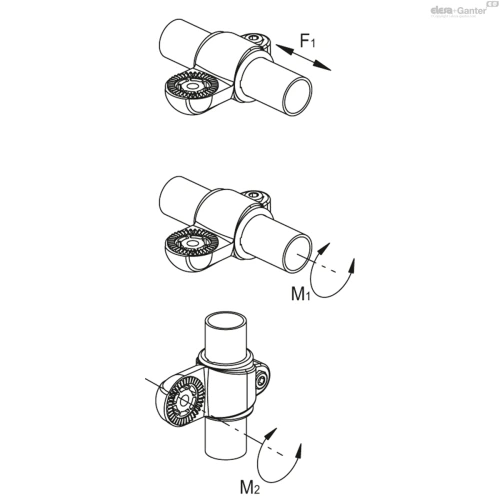

Показатели сопротивления, представленные в таблице, были получены в результате лабораторных исследований, проводимых при температуре окружающей среды с затянутыми болтами с рекомендуемый крутящим моментом «C#».
