Серия TCC-TB-VD

TCC-TB-VD

Соединительные зажимы с монтажной пластиной

Технополимер, визуально определяемый

Таблица (PDF)

TCC-TB-VD — Соединительные зажимы с монтажной пластиной

TCC-TB-VD

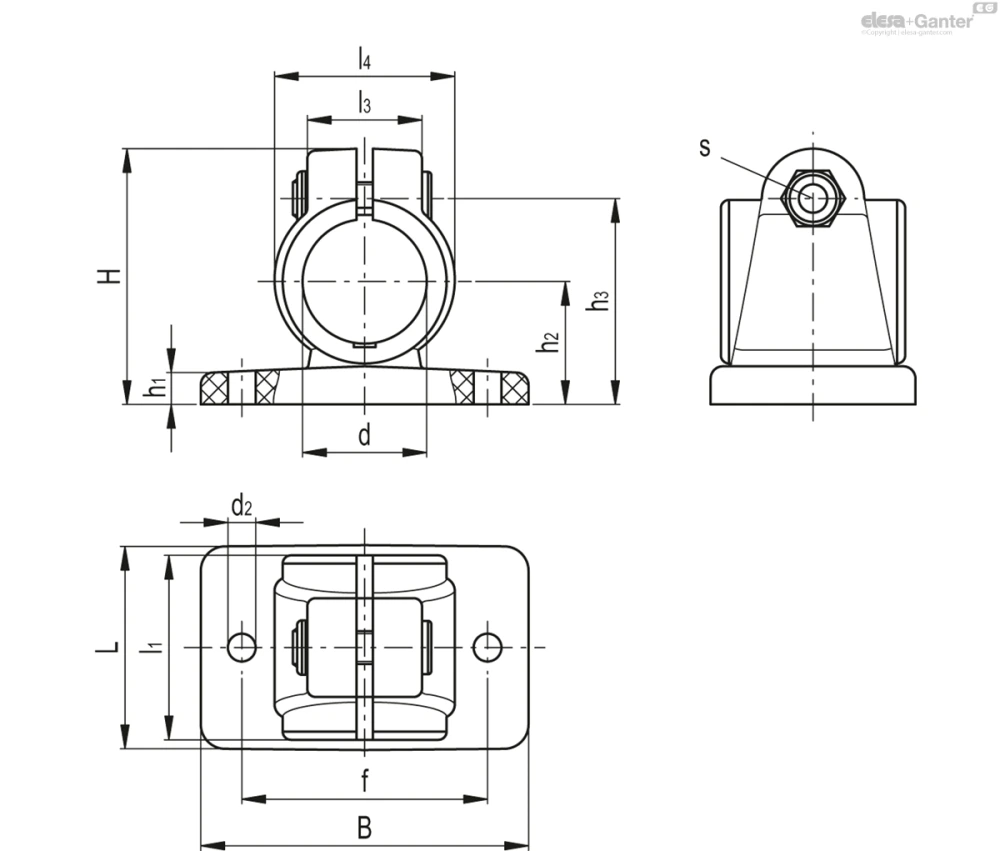

Таблица моделей — Соединительные зажимы с монтажной пластиной

Артикул	Описание	d	L	A	H	d₂	f ±0.2	h₁	h₂	l₃	l₄	s	C#[Nm]	F₁*[N]	M₁**[Nm]	Вес (г)	В корзину
191141	TCC-TB-18-VD	18	34.5	52	41	5.3	40	5	18	21	29	M6	5	1450	16	29
191241	TCC-TB-30-VD	30	49.5	80	61.5	6.5	60	8	30	27	44	M8	12	1800	27	77

3D-модель Технические данные (PDF)

Основные характеристики

Зажим

Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Винт и гайка (входит в комплект поставки)

Винты с цилиндрической головкой и шестиугольным гнездом из нержавеющей стали марки AISI 304 с противозадирным покрытием.

Контргайка из нержавеющей стали марки AISI 304.

Общая информация

Особенности и области применения

Зажимы для трубок диаметром 18 ± 0,2 и 30 ± 0,2 мм.

Для подсоединения трубок меньшего диаметра можно использовать переходную втулку TCC-A (поставляется отдельно).

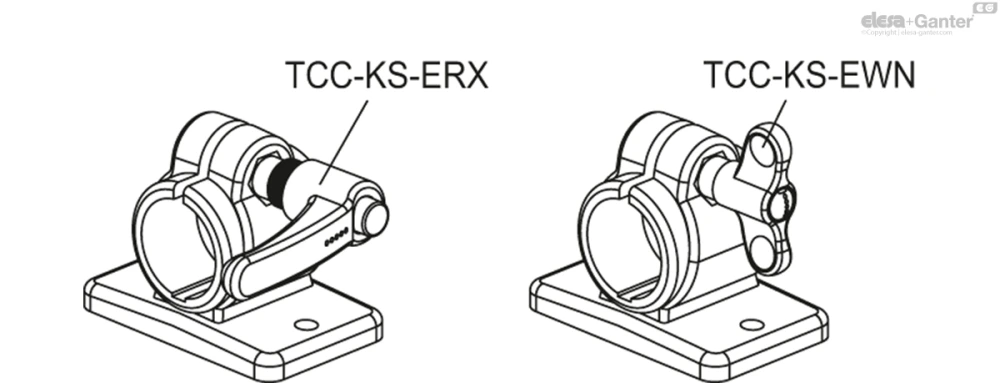

«S»-образная ручка с накаткой может быть заменена комплектом TCC-KS.

Синий цвет RAL 5005 четко выделяется при случайном попадании в продукты.

Специально разработан для применения в пищевой и фармацевтической индустрии.

Технические данные

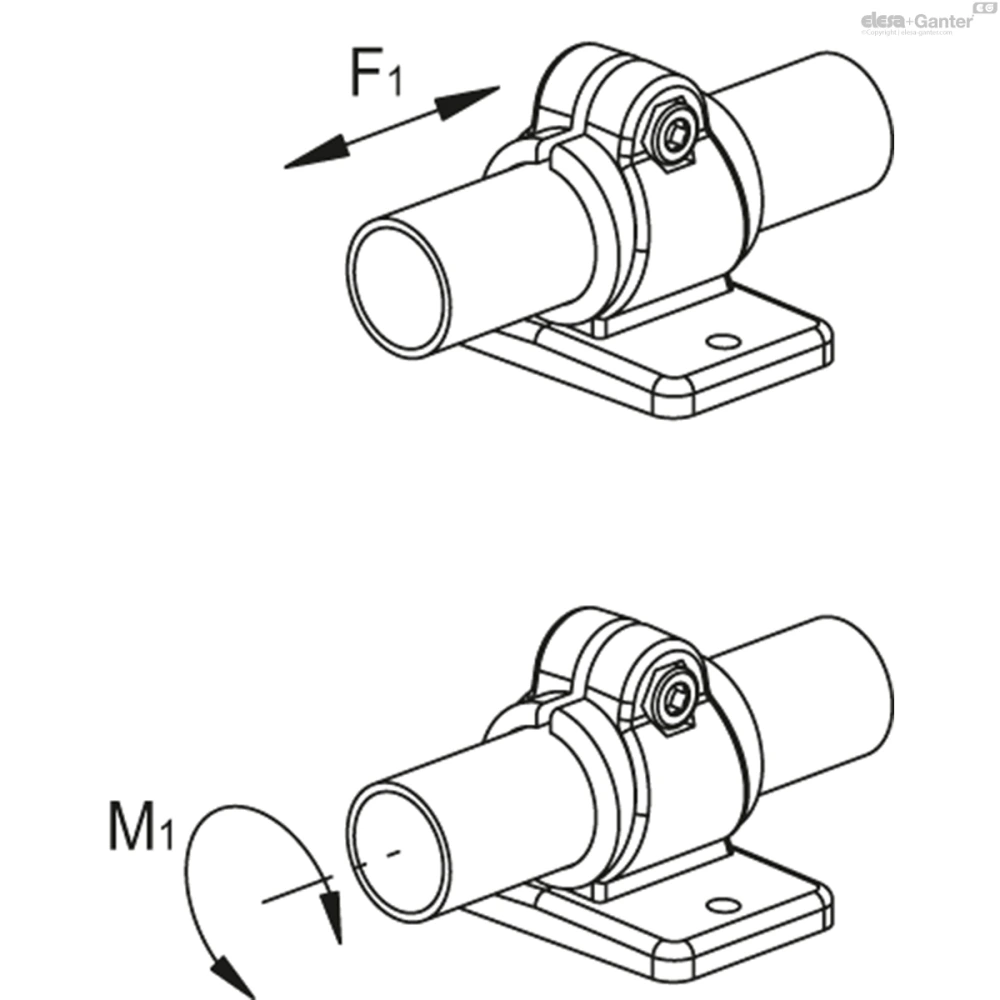

Показатели сопротивления, представленные в таблице, были получены в результате лабораторных исследований, проводимых при температуре окружающей среды с затянутыми болтами с рекомендуемый крутящим моментом «C#».
