Серия TCC-TB

TCC-TB

Соединительные зажимы с монтажной пластиной

Технополимер

Таблица (PDF)

TCC-TB — Соединительные зажимы с монтажной пластиной

TCC-TB

Таблица моделей — Соединительные зажимы с монтажной пластиной

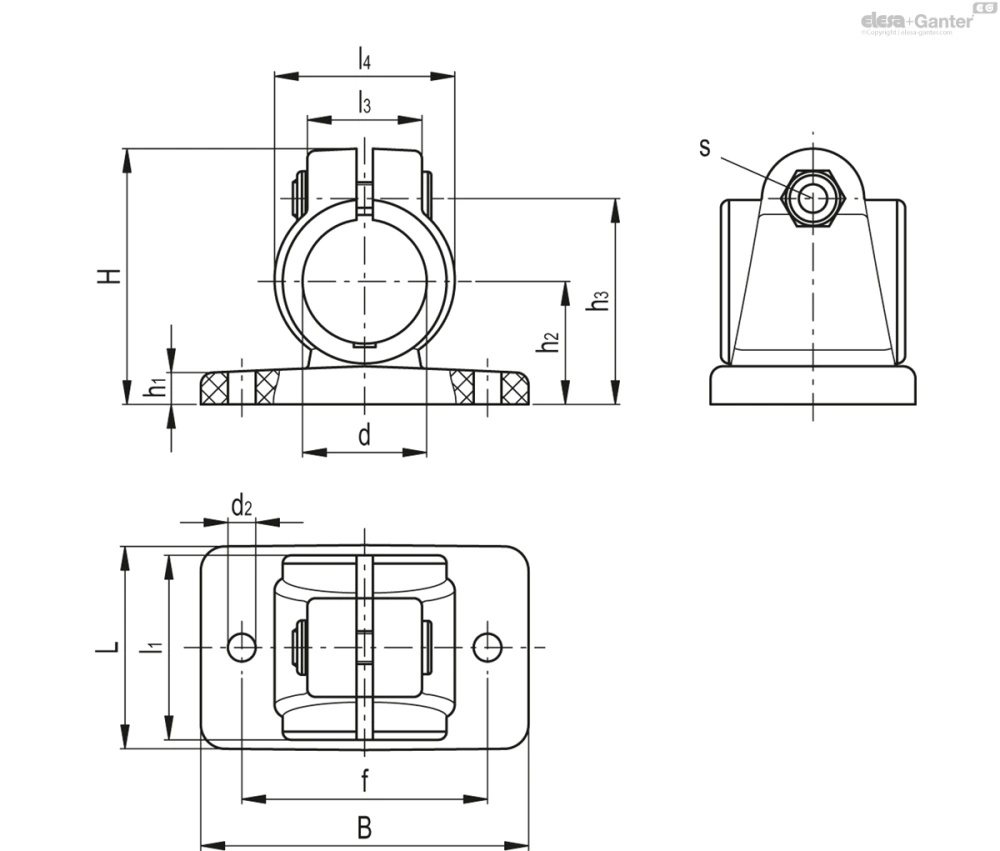

Артикул	Описание	d	L	A	H	d₂	f ±0.2	h₁	h₂	h₃	l₁	l₃	l₄	s	C#[Nm]	F₁*[N]	M₁**[Nm]	Вес (г)
600141-C9	TCC-TB-18-C9	18	34.5	52	41	5.3	40	5	18	33.5	29	21	29	M6	5	1450	16	25
600141-C33	TCC-TB-18-C33	18	34.5	52	41	5.3	40	5	18	33.5	29	21	29	M6	5	1450	16	25
600241-C9	TCC-TB-30-C9	30	49.5	80	61.5	6.5	60	8	30	50	44.5	27	44	M8	12	1800	27	84
600241-C33	TCC-TB-30-C33	30	49.5	80	61.5	6.5	60	8	30	50	44.5	27	44	M8	12	1800	27	84

3D-модель Технические данные (PDF)

Основные характеристики

Зажим

Армированный стекловолокном технополимер на основе полиамида (PA), чёрный цвет RAL 9005 (C9) или серый цвет RAL 7040 (C33), стойкий к УФ-лучам, матовая отделка.

Винт и гайка (входит в комплект поставки)

Винты с цилиндрической головкой и шестиугольным гнездом из нержавеющей стали марки AISI 304 с противозадирным покрытием.

Контргайка из нержавеющей стали марки AISI 304.

Общая информация

Особенности

Зажимы для трубок диаметром 18 ± 0,2 и 30 ± 0,2 мм.

Для подсоединения трубок меньшего диаметра можно использовать переходную втулку TCC-A (поставляется отдельно).

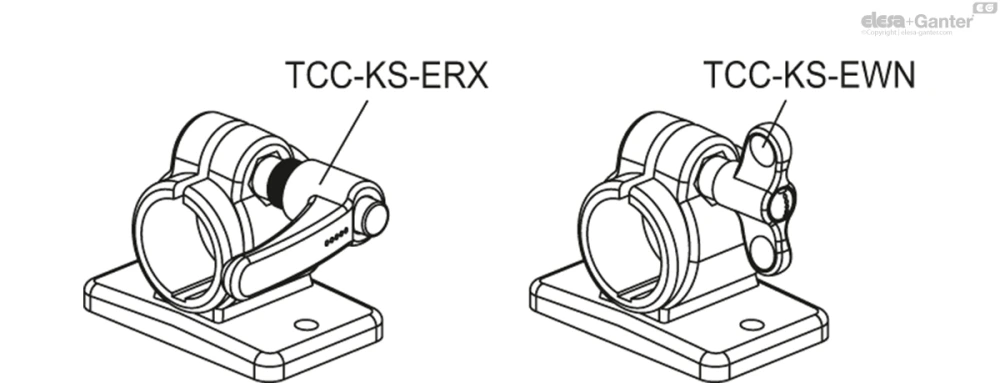

«S»-образная ручка с накаткой может быть заменена комплектом TCC-KS.

Технические данные

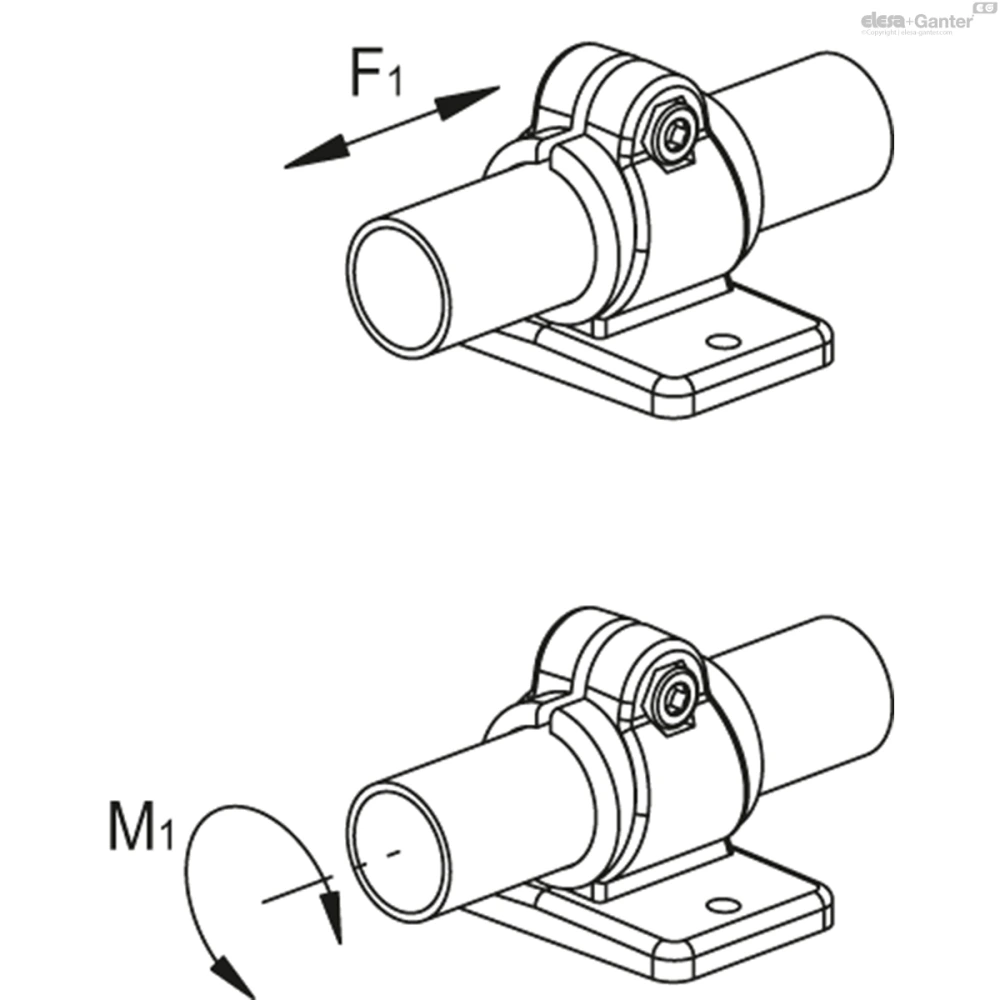

Показатели сопротивления, представленные в таблице, были получены в результате лабораторных исследований, проводимых при температуре окружающей среды с затянутыми болтами с рекомендуемый крутящим моментом «C#».
