Серия TCC-SL-VD

TCC-SL-VD

Соединительные зажимы с втулками

Технополимер, визуально определяемый

Таблица (PDF)

TCC-SL-VD — Соединительные зажимы с втулками

TCC-SL-VD

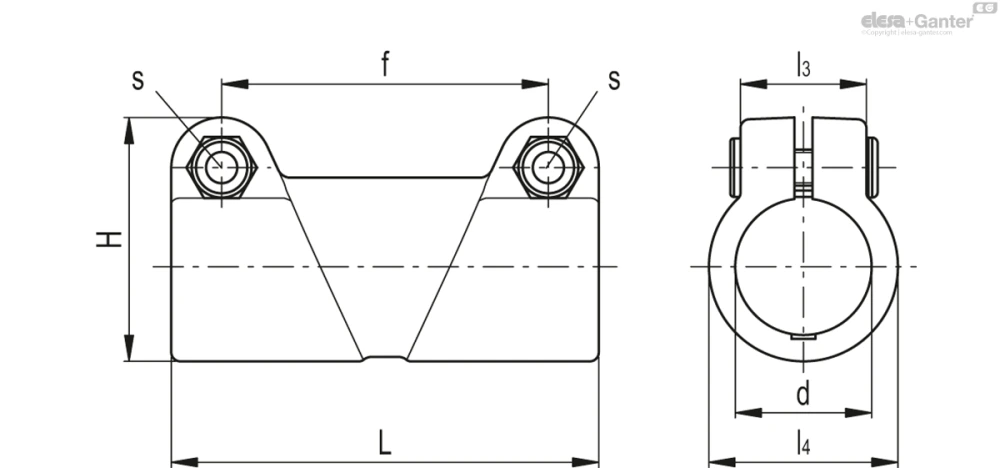

Таблица моделей — Соединительные зажимы с втулками

Артикул	Описание	d	L	H	f	l₃	l₄	s	C#[Nm]	F₁*[N]	M₁**[Nm]	Вес (г)	В корзину
191131	TCC-SL-18-18-VD	18	64.5	35.5	48	20.5	29	M6	5	1100	13	46
191231	TCC-SL-30-30-VD	30	94.5	53.5	72	27	42	M8	12	1400	25	118

3D-модель Технические данные (PDF)

Основные характеристики

Зажим

Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Винты и гайки (входит в комплект поставки)

Винт с цилиндрической головкой и шестиугольным гнездом из нержавеющей стали марки AISI 304 с противозадирным покрытием.

Контргайки из нержавеющей стали марки AISI 304.

Общая информация

Особенности и области применения

Зажимы для трубок диаметром 18 ± 0,2 и 30 ± 0,2 мм.

Для подсоединения трубок меньшего диаметра можно использовать переходную втулку TCC-A (поставляется отдельно).

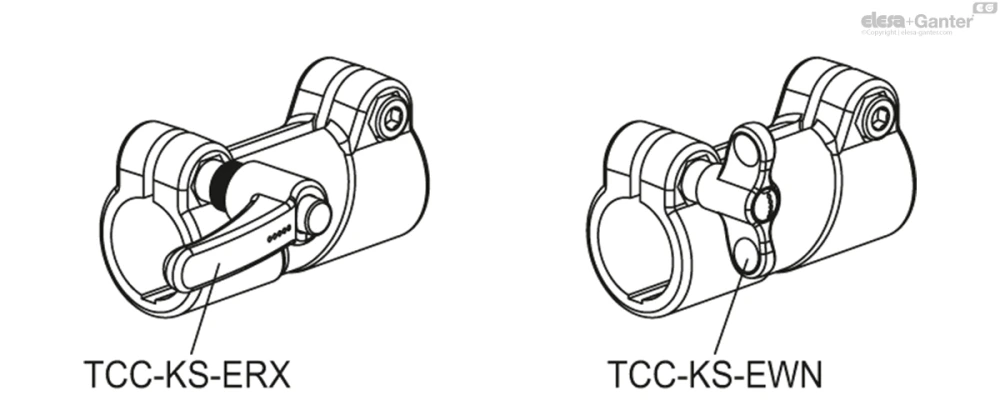

«S»-образные ручки с накаткой могут быть заменены комплектом TCC-KS.

Синий цвет RAL 5005 четко выделяется при случайном попадании в продукты.

Специально разработан для применения в пищевой и фармацевтической индустрии.

Технические данные

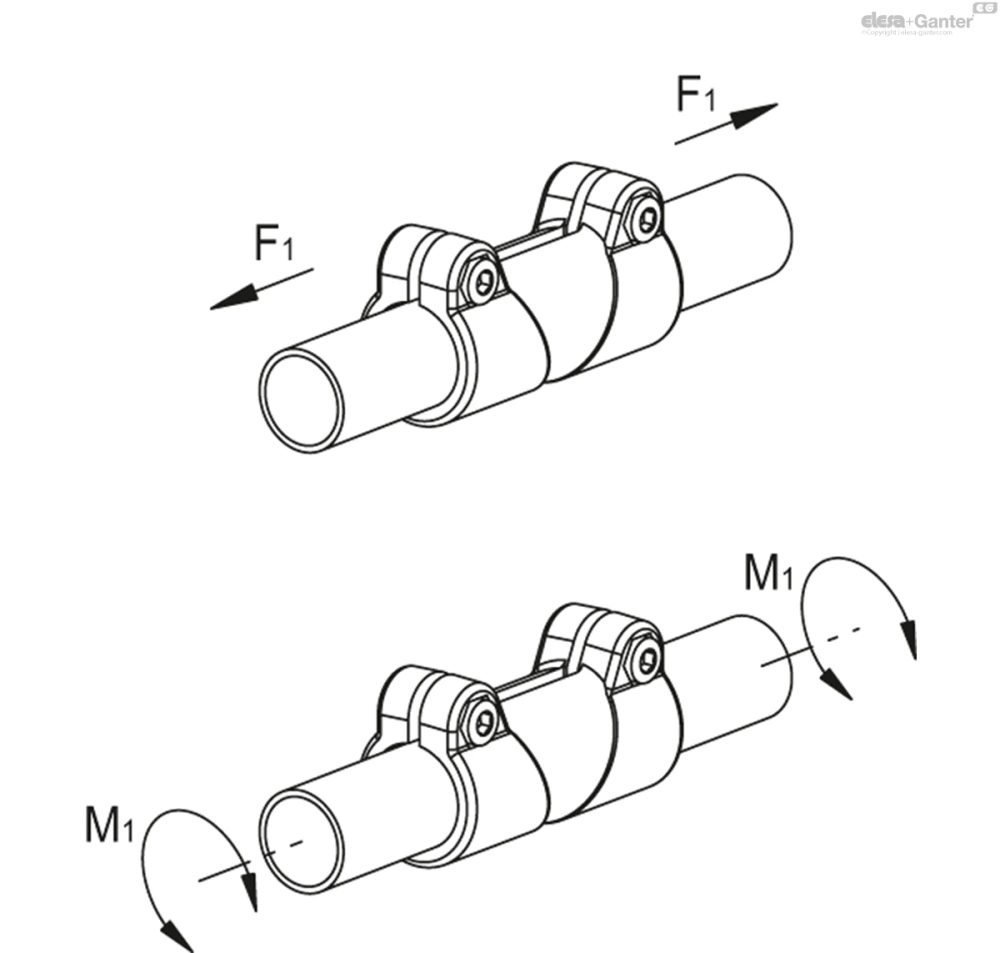

Показатели сопротивления, представленные в таблице, были получены в результате лабораторных исследований, проводимых при температуре окружающей среды с затянутыми болтами с рекомендуемый крутящим моментом «C#».
