TCC-SL — Соединительные зажимы с втулками

TCC-SL

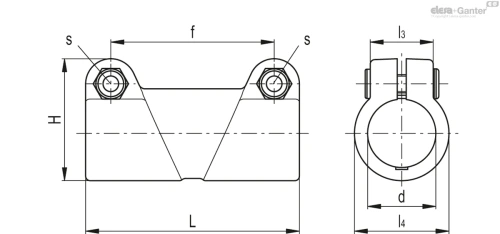

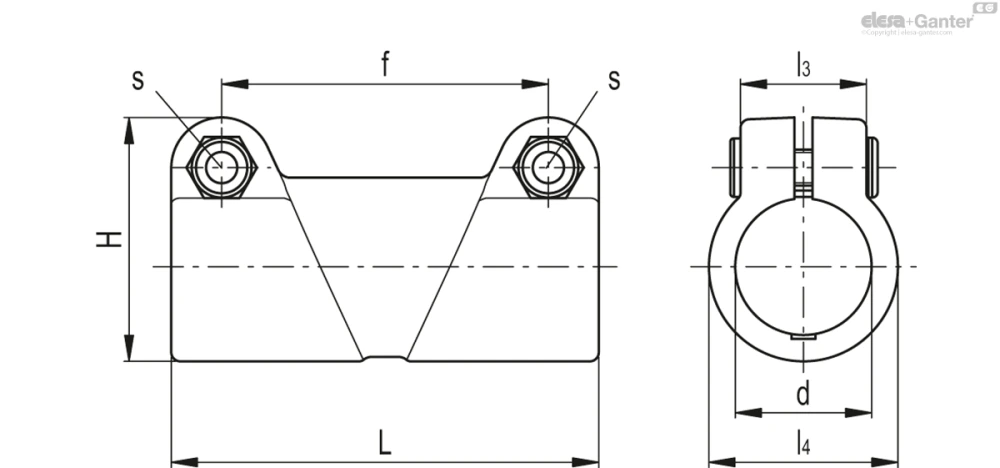

Таблица моделей — Соединительные зажимы с втулками

Артикул	Описание	d	L	H	f	l₃	l₄	s	C#[Nm]	F₁*[N]	M₁**[Nm]	Вес (г)
600131-C9	TCC-SL-18-18-C9	18	64.5	35.5	48	20.5	29	M6	5	1100	13	36
600131-C33	TCC-SL-18-18-C33	18	64.5	35.5	48	20.5	29	M6	5	1100	13	36
600231-C9	TCC-SL-30-30-C9	30	94.5	53.5	72	27	42	M8	12	1400	25	116
600231-C33	TCC-SL-30-30-C33	30	94.5	53.5	72	27	42	M8	12	1400	25	116

3D-модель Технические данные (PDF)

Основные характеристики

Зажим

Армированный стекловолокном технополимер на основе полиамида (PA), чёрный цвет RAL 9005 (C9) или серый цвет RAL 7040 (C33), стойкий к УФ-лучам, матовая отделка.

Винты и гайки (входит в комплект поставки)

Винт с цилиндрической головкой и шестиугольным гнездом из нержавеющей стали марки AISI 304 с противозадирным покрытием.

Контргайки из нержавеющей стали марки AISI 304.

Общая информация

Особенности

Зажимы для трубок диаметром 18 ± 0,2 и 30 ± 0,2 мм.

Для подсоединения трубок меньшего диаметра можно использовать переходную втулку TCC-A (поставляется отдельно).

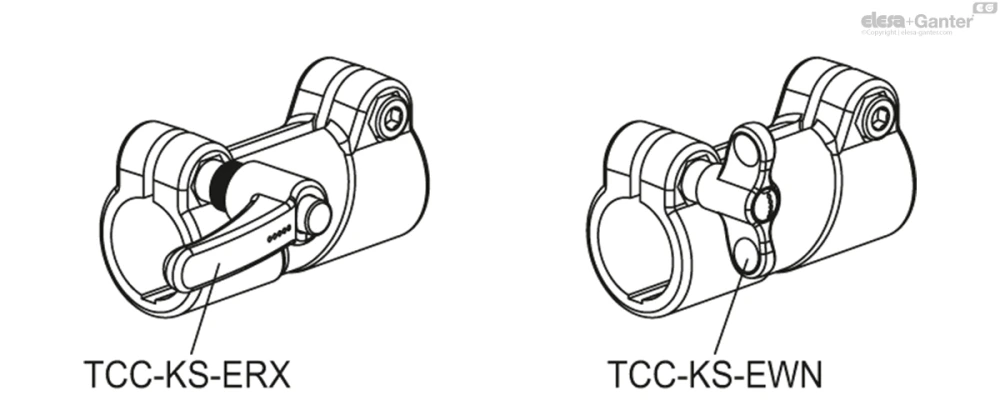

«S»-образные ручки с накаткой могут быть заменены комплектом TCC-KS.

Технические данные

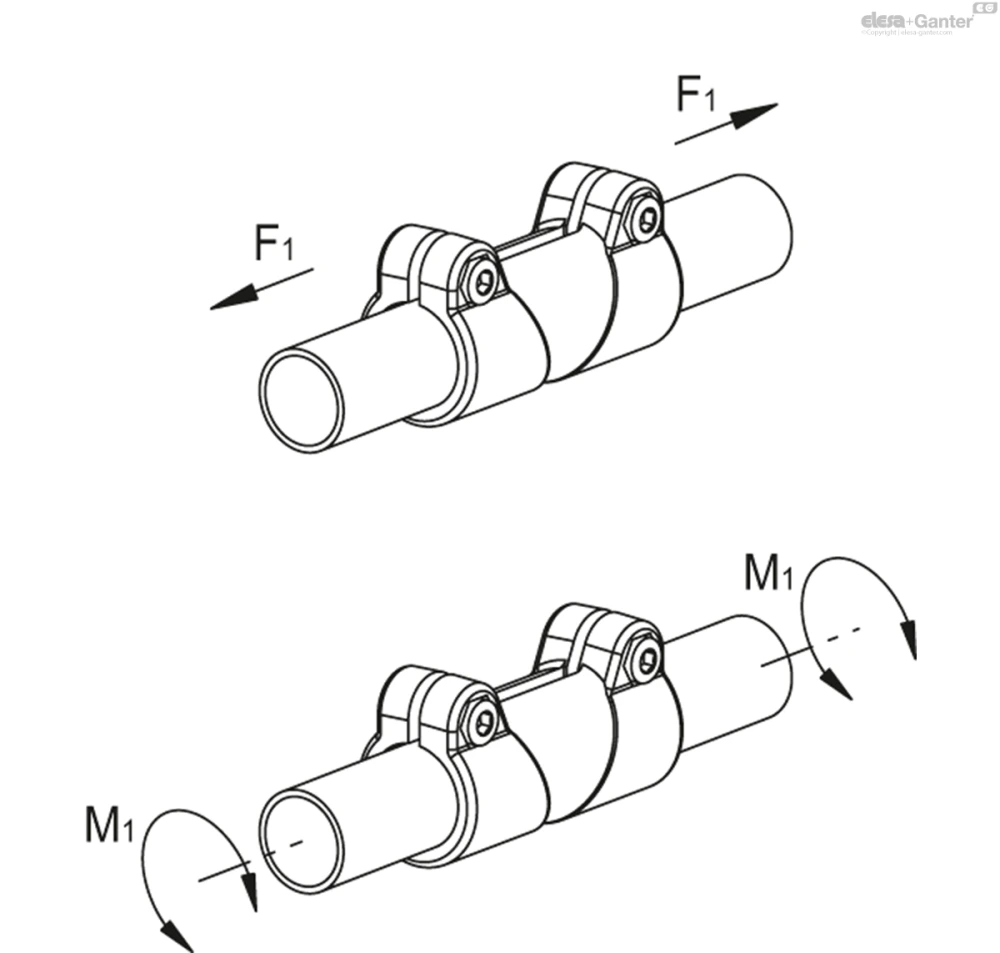

Показатели сопротивления, представленные в таблице, были получены в результате лабораторных исследований, проводимых при температуре окружающей среды с затянутыми болтами с рекомендуемый крутящим моментом «C#».
