Серия TCC-SJD
TCC-SJD
Двойное шаровое соединение
для соединительных зажимов TCC, технополимер
Двойное шаровое соединение
Изображения
Схемы
TCC-SJD
Таблица моделей — Двойное шаровое соединение

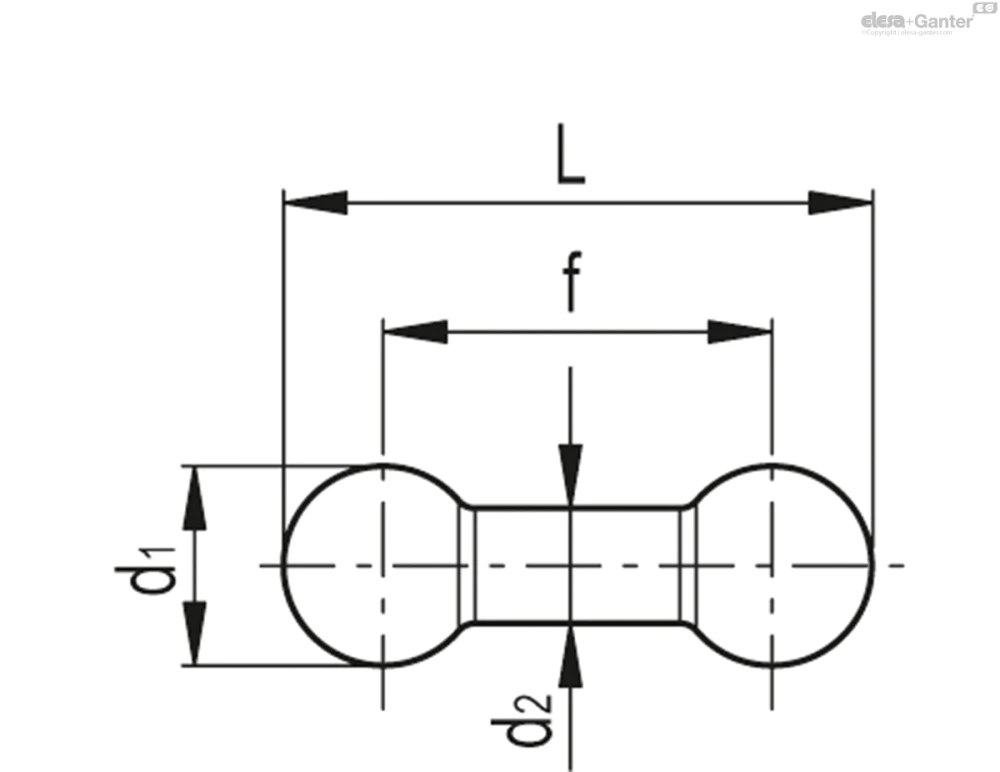

| Артикул | Описание | L | d1 | d2 | f | F1*[N] | M1**[Nm] | Вес (г) | 3D | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| 600163-C9 | TCC-SJD-18-S14-C9 | 41 | 14 | 8 | 27 | 800 | 3 | 6 | ||
| 600163-C33 | TCC-SJD-18-S14-C33 | 41 | 14 | 8 | 27 | 800 | 3 | 6 |
Основные характеристики
Материал
Армированный стекловолокном технополимер на основе полиамида (ПА), RAL 9005 (C9), черный или серый цвет, RAL 7040 (C33), матовая отделка.
Общая информация
Особенности и области применения
Двойное шаровое соединение предназначено для монтажа на зажимах TCC.
Две втулки со сферическими гнёздами должны использоваться для каждого двойного шарового соединения TCC-SJA, не входят в комплект поставки.
Технические данные

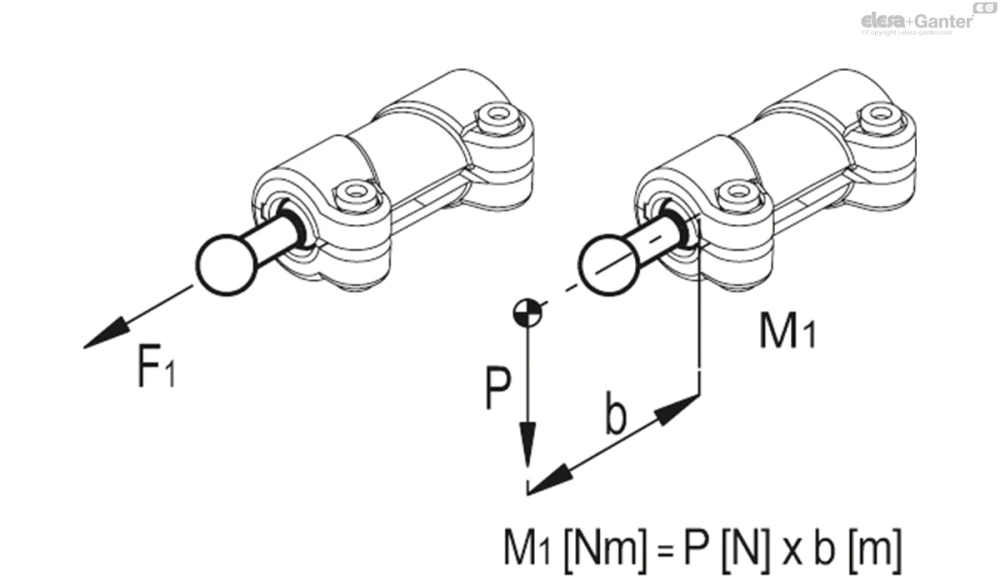

Показатели сопротивления, представленные в таблице, были получены в результате лабораторных исследований, проводимых при температуре окружающей среды с затянутыми винтами с рекомендуемым крутящим моментом 5 Н·м.
Каждое шаровое соединение может свободно вращаться и наклоняться под углом максимум +/-30 градусов.
Инструкции по монтажу

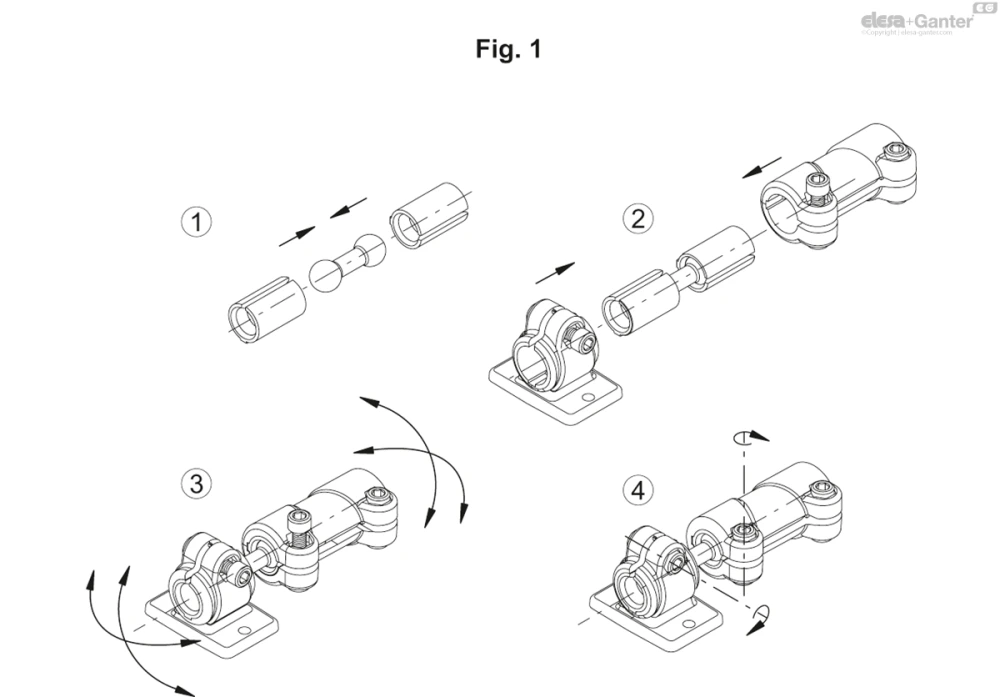

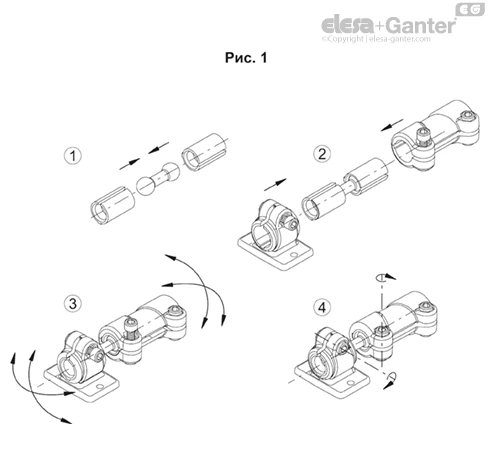

Инструкции по монтажу (рис. 1)
- С нажимом установите шаровое соединение в один из концов втулки и повторите эту же процедуру для другого соединения.
- После ослабления нажимных винтов установите втулки в них до щелчка.
- Поверните соединения в требуемом положении.
- Затяните винты зажимов.
Рекомендуется при необходимости ослабить нажимные винты для изменения положения соединений.
Вопрос о продукции
Спросите о серии TCC-SJD — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
