Серия TCC-PBF-E

600431-C9

TCC-PBF-30-E-C9

Монтажное основание для шарнирных соединений

Технополимер

__logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). __logo__gda_winner_24__ Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

Изображения

600431-C9 — Монтажное основание для шарнирных соединений 600431-C9 — Монтажное основание для шарнирных соединений

Схемы

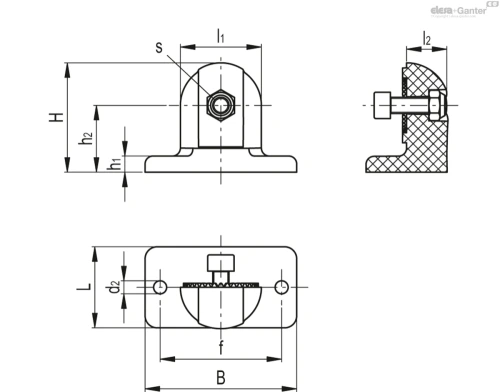

Схема TCC-PBF-E Схема TCC-PBF-E

600431-C9

Технические характеристики — Монтажное основание для шарнирных соединений

L
40
A
75
H
54
d2
6.5
f ±0.2
60
h1
7.5
h2
32.5
l1
40
l2
20
s
M8
C#[Nm]
12
M2***[Nm]
100
Weight (in g)
44
Вес (г)
44

Все модели серии TCC-PBF-E (4) →

Основные характеристики

Основа

Армированный стекловолокном технополимер на основе полиамида (PA), чёрный цвет RAL 9005 (C9) или серый цвет RAL 7040 (C33), стойкий к УФ-лучам, матовая отделка.

Винт и гайка  (входит в комплект поставки)

Винты с цилиндрической головкой и шестиугольным гнездом из нержавеющей стали марки AISI 304 с противозадирным покрытием.

Контргайка из нержавеющей стали марки AISI 304.

Стандартные исполнения

  • TCC-PBF-E: внешние зубцы.
  • TCC-PBF-S: без зубцов.

Общая информация

Особенности

Шарнирное соединение может быть образовано путем подсоединения основание с внешними зубцами к зажиму с внутренними зубцами, или основания без зубцов к зажиму без зубцов.

Установочный угол соединений, образованных с помощью оснований с внешними зубцами и зажимами с внутренними зубцами (36 зубцов), составляет 10°.

Соединения, образованные из оснований и зажимов без зубцов, могут быть установлены под любым углом.

«S»-образная ручка с накаткой может быть заменена комплектом TCC-KS.

Технические данные

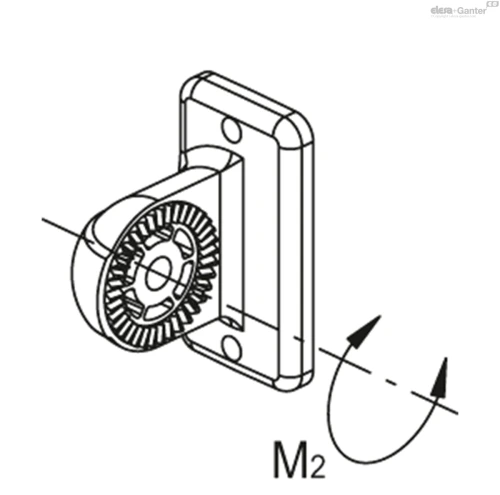

Показатели сопротивления, представленные в таблице, были получены в результате лабораторных исследований, проводимых при температуре окружающей среды с затянутыми болтами с рекомендуемый крутящим моментом «C#».

Аксессуары

Аксессуары по запросу (заказываются отдельно)

  • TCC-KS: комплект зажимов.
  • TCC-KV: винты и фиксирующие гайки.
