Серия TCC-PB-E

600321-C33

TCC-PB-18-E-C33

Монтажное основание для шарнирных соединений

Технополимер

__logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). __logo__gda_winner_24__ Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

Изображения

600321-C33 — Монтажное основание для шарнирных соединений 600321-C33 — Монтажное основание для шарнирных соединений

Схемы

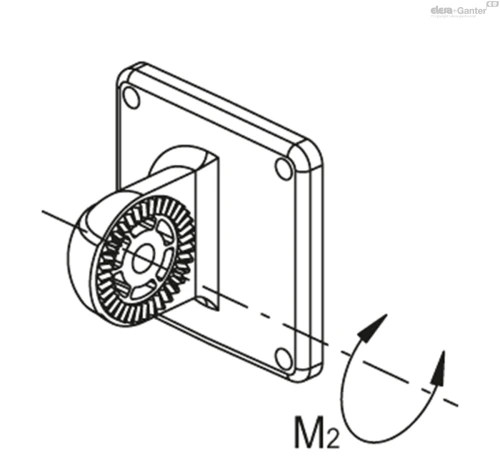

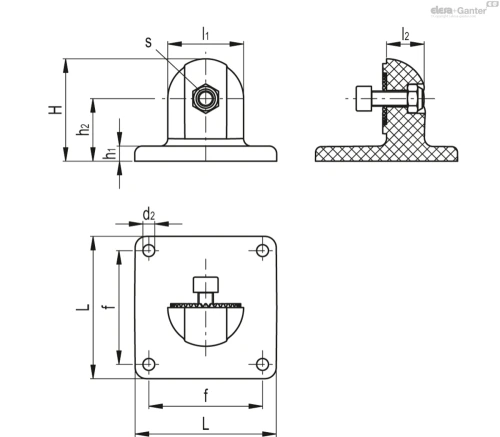

Схема TCC-PB-E Схема TCC-PB-E

600321-C33

Технические характеристики — Монтажное основание для шарнирных соединений

L
45
H
34
d2
5.5
f ±0.2
30
h1
5
h2
20
l1
26.5
l2
13
s
M6
C#[Nm]
5
M2***[Nm]
35
Weight (in g)
28
Вес (г)
28

Все модели серии TCC-PB-E (4) →

Основные характеристики

Основа

Армированный стекловолокном технополимер на основе полиамида (PA), чёрный цвет RAL 9005 (C9) или серый цвет RAL 7040 (C33), стойкий к УФ-лучам, матовая отделка.

Винт и гайка  (входит в комплект поставки)

Винты с цилиндрической головкой и шестиугольным гнездом из нержавеющей стали марки AISI 304 с противозадирным покрытием.

Контргайка из нержавеющей стали марки AISI 304.

Стандартные исполнения

  • TCC-PB-E: внешние зубцы.
  • TCC-PB-S: без зубцов.

Общая информация

Особенности

Шарнирное соединение может быть образовано путем подсоединения основание с внешними зубцами к зажиму с внутренними зубцами, или основания без зубцов к зажиму без зубцов.

Установочный угол соединений, образованных с помощью оснований с внешними зубцами и зажимами с внутренними зубцами (36 зубцов), составляет 10°.

Соединения, образованные из оснований и зажимов без зубцов, могут быть установлены под любым углом.

«S»-образная ручка с накаткой может быть заменена комплектом TCC-KS.

Технические данные

Показатели сопротивления, представленные в таблице, были получены в результате лабораторных исследований, проводимых при температуре окружающей среды с затянутыми болтами с рекомендуемый крутящим моментом «C#».

Аксессуары

Аксессуары по запросу (заказываются отдельно)

  • TCC-KS: комплект зажимов.
  • TCC-KV: винты и фиксирующие гайки.
