Серия TCC-CR

TCC-CR

Двусторонние соединительные зажимы

Технополимер

Таблица (PDF)

TCC-CR — Двусторонние соединительные зажимы

TCC-CR

Таблица моделей — Двусторонние соединительные зажимы

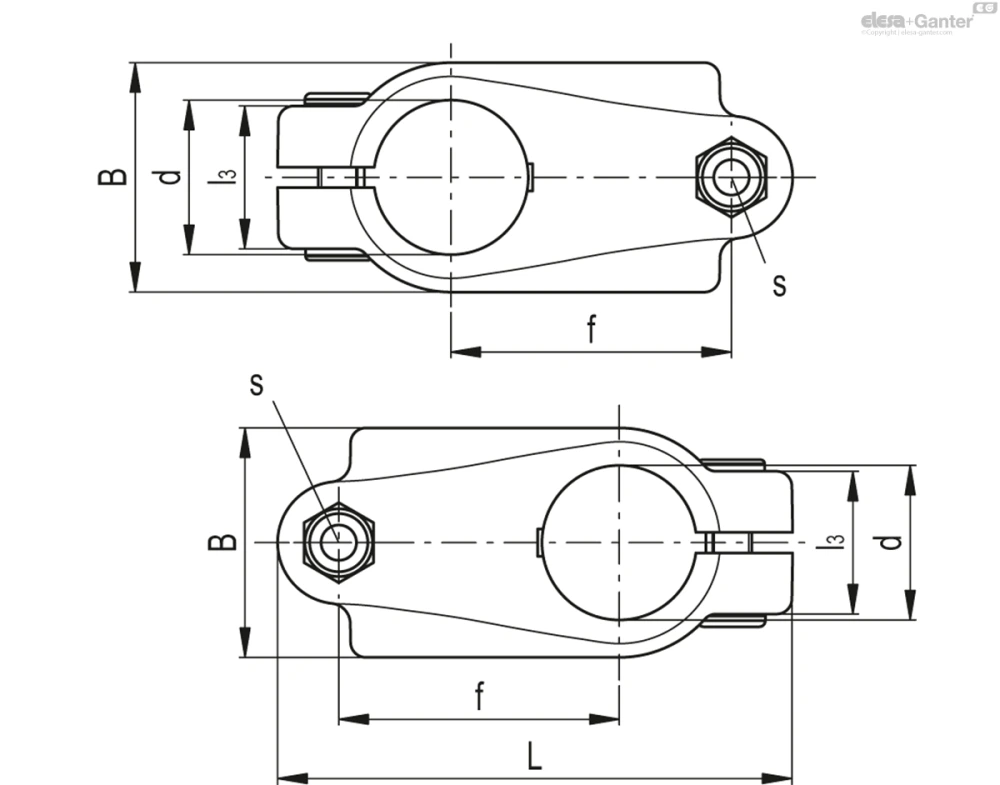

Артикул	Описание	d	L	A	f	l₃	s	C#[Nm]	F₁*[N]	M₁**[Nm]	Вес (г)
600121-C9	TCC-CR-18-18-C9	18	65	29	34	21	M6	5	2150	17	43
600121-C33	TCC-CR-18-18-C33	18	65	29	34	21	M6	5	2150	17	31
600221-C9	TCC-CR-30-30-C9	30	100.5	45	54.5	27	M8	12	1350	21	124
600221-C33	TCC-CR-30-30-C33	30	100.5	45	54.5	27	M8	12	1350	21	122

3D-модель Технические данные (PDF)

Основные характеристики

Зажим

Армированный стекловолокном технополимер на основе полиамида (PA), чёрный цвет RAL 9005 (C9) или серый цвет RAL 7040 (C33), стойкий к УФ-лучам, матовая отделка.

Винты и гайки (входит в комплект поставки)

Винт с цилиндрической головкой и шестиугольным гнездом из нержавеющей стали марки AISI 304 с противозадирным покрытием.

Контргайки из нержавеющей стали марки AISI 304.

Общая информация

Особенности

Зажимы для трубок диаметром 18 ± 0,2 и 30 ± 0,2 мм.

Для подсоединения трубок меньшего диаметра можно использовать переходную втулку TCC-A (поставляется отдельно).

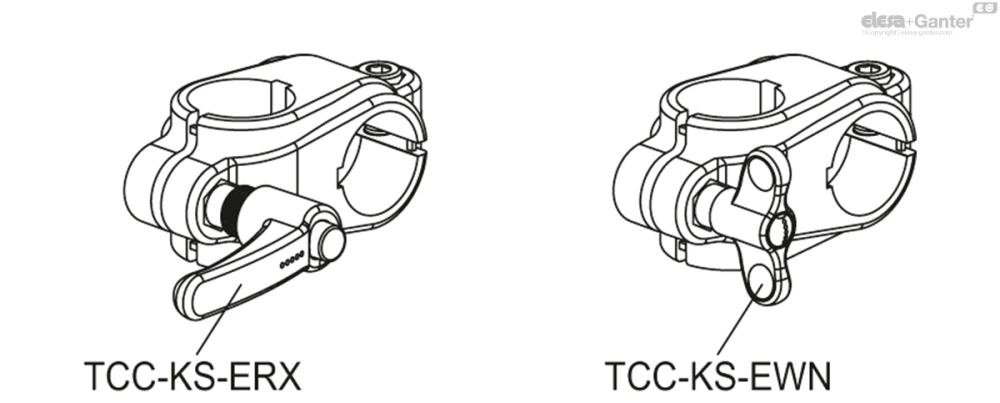

«S»-образные ручки с накаткой могут быть заменены комплектом TCC-KS.

Технические данные

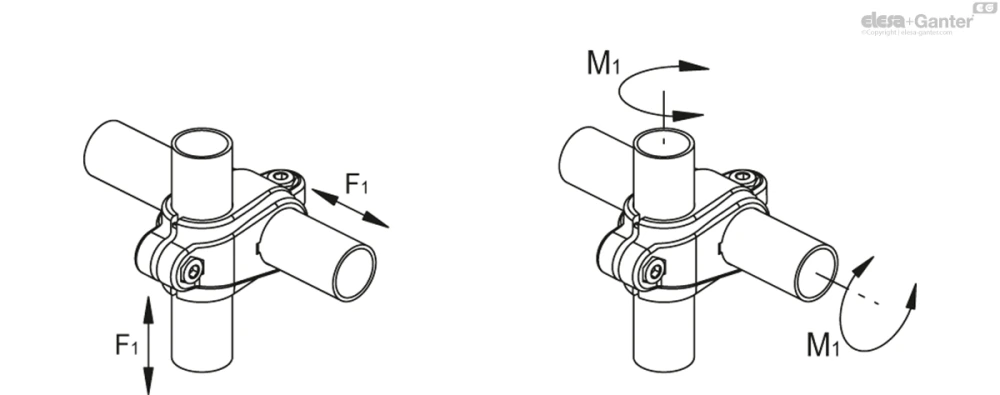

Показатели сопротивления, представленные в таблице, были получены в результате лабораторных исследований, проводимых при температуре окружающей среды с затянутыми болтами с рекомендуемый крутящим моментом «C#».
