Серия MRY-SST-HVD
MRY-SST-p-HVD
Герметичные регулируемые ручки
Технополимер, визуально определяемый
Резьбовая шпилька
Исполнения серии MRY-SST-HVD
Изображения

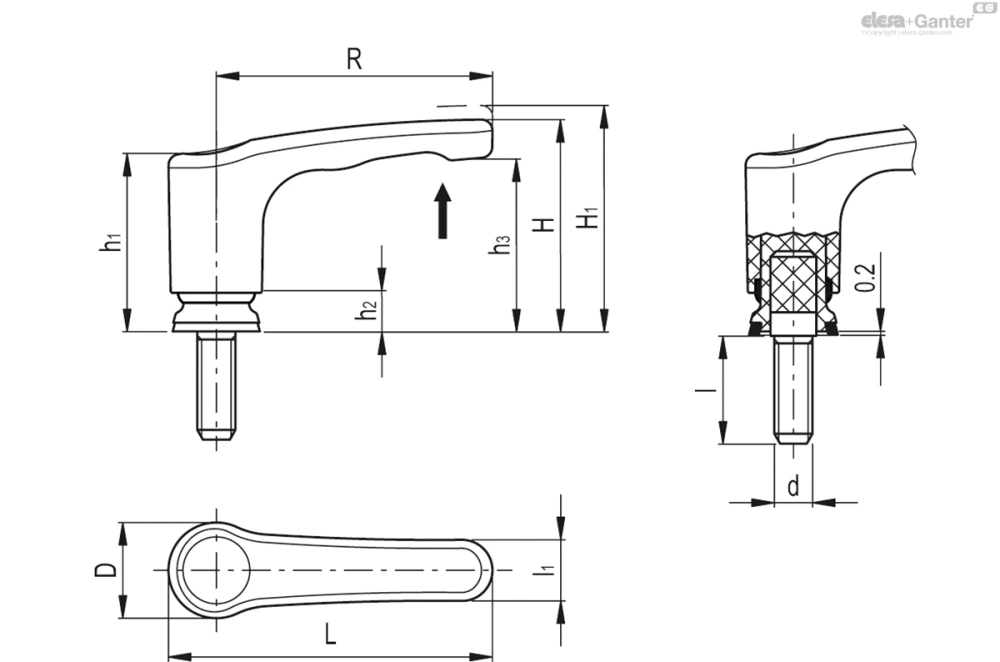

Схемы
MRY-SST-p-HVD
Таблица моделей — Герметичные регулируемые ручки
| Артикул | Описание | R |
|
L | D | H | H1 | h1 | h2 | h3 | d1 |
|
l1 | Количество зубьев |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 153511 | MRY.63-SST-p-M6x20-HVD | 63 | M6 | 74 | 22 | 48.5 | 52.5 | 40.5 | 9 | 39 | 20 | 20 | 14 | 20 | 34 | |
| 153521 | MRY.63-SST-p-M6x30-HVD | 63 | M6 | 74 | 22 | 48.5 | 52.5 | 40.5 | 9 | 39 | 20 | 30 | 14 | 20 | 36 | |
| 153526 | MRY.63-SST-p-M6x40-HVD | 63 | M6 | 74 | 22 | 48.5 | 52.5 | 40.5 | 9 | 39 | 20 | 40 | 14 | 20 | 37 | |
| 153536 | MRY.63-SST-p-M8x20-HVD | 63 | M8 | 74 | 22 | 48.5 | 52.5 | 40.5 | 9 | 39 | 20 | 20 | 14 | 20 | 39 | |
| 153546 | MRY.63-SST-p-M8x30-HVD | 63 | M8 | 74 | 22 | 48.5 | 52.5 | 40.5 | 9 | 39 | 20 | 30 | 14 | 20 | 43 | |
| 153556 | MRY.63-SST-p-M8x40-HVD | 63 | M8 | 74 | 22 | 48.5 | 52.5 | 40.5 | 9 | 39 | 20 | 40 | 14 | 20 | 46 |
Основные характеристики
Корпус рычага и зажимной элемент
Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, гладкая отделка (Ra < 0,8 мкм).
Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).
Уплотнительные кольца
Термопластичный эластомер (TPE), твёрдость 75 +/- 5 Шор A, синего цвета RAL 5005, соответствует требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA).
Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).
Стандартные исполнения
- MRY-SST-HVD: Втулка из нержавеющей стали AISI 316 с глухим резьбовым отверстием.
- MRY-SST-p-HVD: Резьбовая шпилька из нержавеющей стали AISI 316 с плоским торцом и фаской по стандарту UNI 947: ISO 4753 (см. Технические данные).
Общая информация
Особенности и области применения
Все наружные компоненты изделия выполнены из сырья, которое подходит для контакта с пищевыми продуктами (FDA CFR.21 и EU 10/2011).

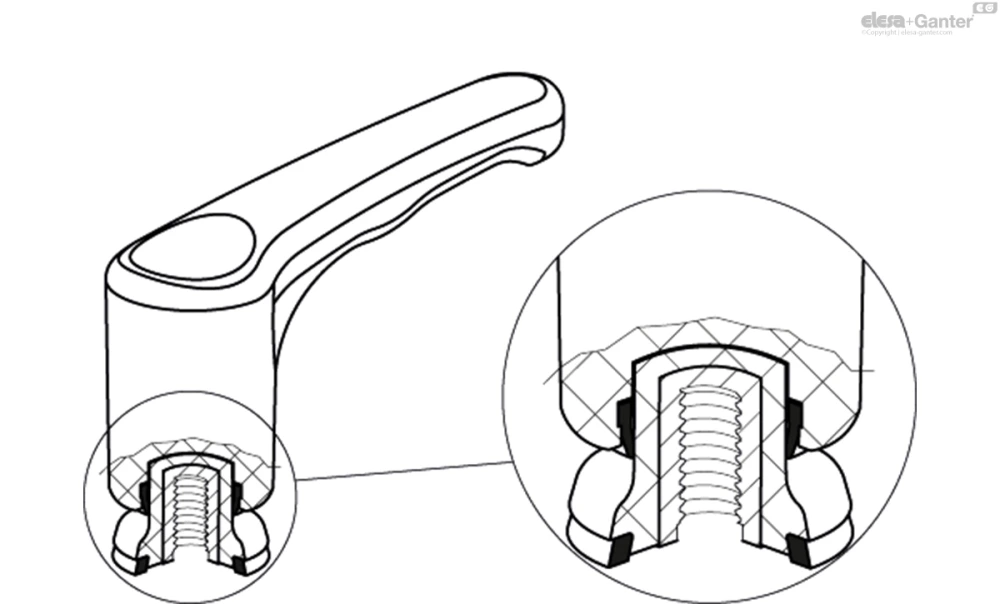

Система прокладок между различными деталями механизма регулировки делает данную ручку практически герметичной, предотвращая скопление антигенных остатков.
Подходит для применения на станках и оборудовании, подлежащих частой очистке водяными струями или работающими при наличии жидкостей.
Дизайн без выемок и отделка поверхности без текстуры обеспечивают максимальный срок службы изделия.
Технополимер синего цвета RAL 5005, легко видимый в случае случайного загрязнения пищевых продуктов.
Подходит для зажима, когда угол поворота рычага ограничен из-за нехватки пространства.
Преимущества изделий данной модели в сравнении с регулируемыми ручками других типов с металлическим фиксирующим винтом:
- Электрическая изоляция для оператора в процессе эксплуатации.
- Удаление видимых стальных деталей, проявляющих склонность к ржавению.
- Более удобное отсоединение ручки.
Инструкции по использованию
Инструкции по использованию
Для выполнения регулировки в процессе затяжки поднимите рычаг для расцепления зубьев зажимного элемента и верните его в исходное положение.
Когда рычаг отпущен, возвратная пружина автоматически зацепляет зубья.
