Серия MRT.

MRT-p

Регулируемые ручки

Технополимер

Резьбовая шпилька из оцинкованной стали

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии MRT.

MRT-B

MRT-B

Регулируемые ручки

Технополимер
MRT-SST

MRT-SST

Регулируемые ручки

Технополимер
MRT-SST-p

MRT-SST-p

Регулируемые ручки

Технополимер
MRT-p

MRT-p

Регулируемые ручки

Технополимер

Изображения

MRT-p — Регулируемые ручки MRT-p — Регулируемые ручки MRT-p — Регулируемые ручки

Схемы

Схема MRT-p

MRT-p

Таблица моделей — Регулируемые ручки

Артикул Описание
В корзину
140291-C1 MRT.42-p-M4x10-C1 43 M4 51 16 28 31.5 29 6 21.5 12 10 18 11
140291-C2 MRT.42-p-M4x10-C2 43 M4 51 16 28 31.5 29 6 21.5 12 10 18 11
140303-C1 MRT.42-p-M5x20-C1 43 M5 51 16 28 31.5 29 6 21.5 12 20 18 13
140303-C2 MRT.42-p-M5x20-C2 43 M5 51 16 28 31.5 29 6 21.5 12 20 18 13
140311-C1 MRT.42-p-M6x10-C1 43 M6 51 16 28 31.5 29 6 21.5 12 10 18 14
140311-C2 MRT.42-p-M6x10-C2 43 M6 51 16 28 31.5 29 6 21.5 12 10 18 14
140312-C1 MRT.42-p-M6x16-C1 43 M6 51 16 28 31.5 29 6 21.5 12 16 18 14
140312-C2 MRT.42-p-M6x16-C2 43 M6 51 16 28 31.5 29 6 21.5 12 16 18 14
140313-C1 MRT.42-p-M6x20-C1 43 M6 51 16 28 31.5 29 6 21.5 12 20 18 15
140313-C2 MRT.42-p-M6x20-C2 43 M6 51 16 28 31.5 29 6 21.5 12 20 18 15
140315-C1 MRT.42-p-M6x30-C1 43 M6 51 16 28 31.5 29 6 21.5 12 30 18 17
140315-C2 MRT.42-p-M6x30-C2 43 M6 51 16 28 31.5 29 6 21.5 12 30 18 17
140351-C1 MRT.65-p-M8x16-C1 64.5 M8 74.5 20 37 41 38 9 27 15 16 20 28
140351-C2 MRT.65-p-M8x16-C2 64.5 M8 74.5 20 37 41 38 9 27 15 16 20 29
140352-C1 MRT.65-p-M8x20-C1 64.5 M8 74.5 20 37 41 38 9 27 15 20 20 30
140352-C2 MRT.65-p-M8x20-C2 64.5 M8 74.5 20 37 41 38 9 27 15 20 20 30
140353-C1 MRT.65-p-M8x25-C1 64.5 M8 74.5 20 37 41 38 9 27 15 25 20 34
140353-C2 MRT.65-p-M8x25-C2 64.5 M8 74.5 20 37 41 38 9 27 15 25 20 34
140354-C1 MRT.65-p-M8x30-C1 64.5 M8 74.5 20 37 41 38 9 27 15 30 20 36
140354-C2 MRT.65-p-M8x30-C2 64.5 M8 74.5 20 37 41 38 9 27 15 30 20 36
140356-C1 MRT.65-p-M8x40-C1 64.5 M8 74.5 20 37 41 38 9 27 15 40 20 39
140356-C2 MRT.65-p-M8x40-C2 64.5 M8 74.5 20 37 41 38 9 27 15 40 20 39
140358-C1 MRT.65-p-M8x50-C1 64.5 M8 74.5 20 37 41 38 9 27 15 50 20 36
140358-C2 MRT.65-p-M8x50-C2 64.5 M8 74.5 20 37 41 38 9 27 15 50 20 36
140360-C1 MRT.65-p-M8x60-C1 64.5 M8 74.5 20 37 41 38 9 27 15 60 20 36
140360-C2 MRT.65-p-M8x60-C2 64.5 M8 74.5 20 37 41 38 9 27 15 60 20 36
140362-C1 MRT.65-p-M8x70-C1 64.5 M8 74.5 20 37 41 38 9 27 15 70 20 36
140362-C2 MRT.65-p-M8x70-C2 64.5 M8 74.5 20 37 41 38 9 27 15 70 20 36
140381-C1 MRT.80-p-M10x20-C1 79.5 M10 92 25 45 49 47 11 34.5 18.5 20 24 57
140381-C2 MRT.80-p-M10x20-C2 79.5 M10 92 25 45 49 47 11 34.5 18.5 20 24 56
140383-C1 MRT.80-p-M10x30-C1 79.5 M10 92 25 45 49 47 11 34.5 18.5 30 24 65
140383-C2 MRT.80-p-M10x30-C2 79.5 M10 92 25 45 49 47 11 34.5 18.5 30 24 65
140385-C1 MRT.80-p-M10x40-C1 79.5 M10 92 25 45 49 47 11 34.5 18.5 40 24 66
140385-C2 MRT.80-p-M10x40-C2 79.5 M10 92 25 45 49 47 11 34.5 18.5 40 24 66
140386-C1 MRT.80-p-M10x50-C1 79.5 M10 92 25 45 49 47 11 34.5 18.5 50 24 66
140386-C2 MRT.80-p-M10x50-C2 79.5 M10 92 25 45 49 47 11 34.5 18.5 50 24 66
140403-C1 MRT.80-p-M12x30-C1 79.5 M12 92 25 45 49 47 11 34.5 18.5 30 24 74
140403-C2 MRT.80-p-M12x30-C2 79.5 M12 92 25 45 49 47 11 34.5 18.5 30 24 74
140407-C1 MRT.80-p-M12x50-C1 79.5 M12 92 25 45 49 47 11 34.5 18.5 50 24 70
140407-C2 MRT.80-p-M12x50-C2 79.5 M12 92 25 45 49 47 11 34.5 18.5 50 24 89
3D-модель Технические данные (PDF)

Основные характеристики

Корпус рычага

Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.

Нажимная кнопка

Технополимер серо-чёрного либо оранжевого цвета, глянцевая отделка.

Стандартные исполнения

Прижимной элемент из технополимера, армированный стекловолокном с удерживающим штифтом, чёрного цвета, с насечкой на выступающей части, облегчающей закручивание. Возвратная пружина из нержавеющей стали AISI 302.

  • MRT-B: втулка из латуни с глухим резьбовым отверстием.
  • MRT-SST: втулка из нержавеющей стали AISI 303 с резьбовым глухим отверстием.
  • MRT-p: резьбовой стержень из оцинкованной стали с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).
  • MRT-SST-p: резьбовой стержень из нержавеющей стали AISI 303 с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).

Общая информация

Особенности и области применения

Регулируемая ручка с плоской поверхностью, открытая конструкция которой препятствует скапливанию негигиеничных отходов или загрязнений.

Особенно подходит для установки в случаях, когда угол поворота рычага ограничен малым пространством.

Преимущества изделий данной модели в сравнении с регулируемыми ручками других типов с металлическим фиксирующим винтом:

  • абсолютная электрическая изоляция для оператора
  • отсутствие на поверхности стальных компонентов, подверженных ржавению
  • эргономичность

устойчивость к нагрузкам

См. ERX.-.

Инструкции по использованию

Инструкции по использованию

Для срабатывания прижимного элемента поднимите ручку, чтобы разъединить зубчатое зацепление, затем верните её в исходное положение. При отпускании ручки возвратная пружина автоматически входит в зацепление с зубцами.

Вопрос о продукции

Спросите о серии MRT-p — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

ERM-A — Регулируемые ручки

ERM-A

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Прижимной элемент из стали, резьбовое отверстие
ERM-SST — Регулируемые ручки

ERM-SST

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Зажимной элемент их нержавеющей стали, резьбовое отверстие
ERM-SST-p — Регулируемые ручки

ERM-SST-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Зажимной элемент их нержавеющей стали, резьбовой винт
ERM-p — Регулируемые ручки

ERM-p

Регулируемые ручки

Прижимной элемент из цинкового сплава, стали или нержавеющей стали

Прижимной элемент из стали, резьбовой винт
ERS-A — Регулируемые ручки с функцией защиты

ERS-A

Регулируемые ручки с функцией защиты

Нажимные, технополимер

втулка из вороненой стали с глухим резьбовым отверстием.
ERS-B — Регулируемые ручки с функцией защиты

ERS-B

Регулируемые ручки с функцией защиты

Нажимные, технополимер

Латунная втулка, резьбовое отверстие
ERS-p — Регулируемые ручки с функцией защиты

ERS-p

Регулируемые ручки с функцией защиты

Нажимные, технополимер

Стальной резьбовой стержень, покрытый черной оксидной пленкой
ERW-B — Регулируемые ручки

ERW-B

Регулируемые ручки

Плоская ручка, технополимер

Латунная втулка, резьбовое отверстие

Артикул модели

MRT-p — Регулируемые ручки

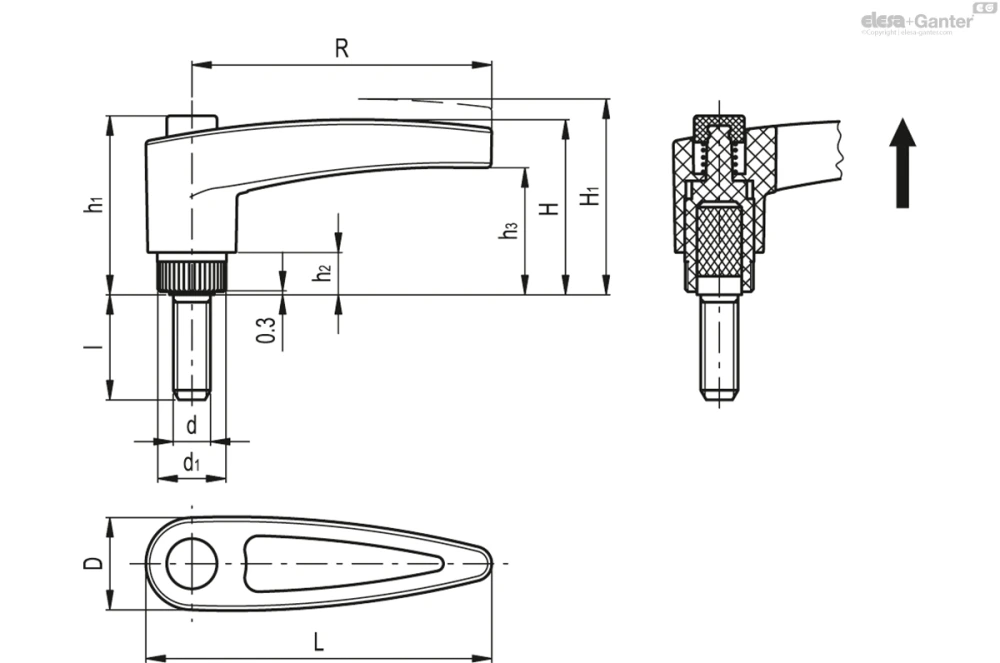

Чертёж MRT-p
