Серия MPR

43861-C33

MPR.167-C33

Складные ручки с углублённым лотком

с возвратной пружиной, технополимер

__logo__ELE_OD__ Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). __logo__IF2015__ Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

Изображения

43861-C33 — Складные ручки с углублённым лотком 43861-C33 — Складные ручки с углублённым лотком 43861-C33 — Складные ручки с углублённым лотком

Схемы

Схема MPR Схема MPR Схема MPR

43861-C33

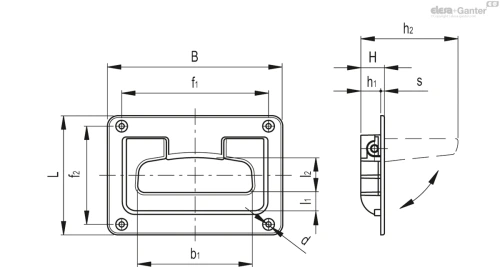

Технические характеристики — Складные ручки с углублённым лотком

A
167
f1
141
f2
98
L
116
H
21
h1
18
h2
78
b1
105
l1
17
l2
43
s
3
d
5.2
F1[N]
2000
F2[N]
2700
Weight (in g)
255
Вес (г)
255

Все модели серии MPR (4) →

Основные характеристики

Материал

Армированный стекловолокном технополимер на основе полиамида (ПА), RAL 9005, черный или серый цвет, RAL 7040 (C33), матовая отделка.

Стандартное исполнение

Сквозные отверстия для винтов с потайной головкой M4 или М5 (не входят в комплект поставки).

Ротационная шпилька и возвратные пружины

Шпилька из нержавеющей стали AISI 303, пружины из нержавеющей стали AISI 302.

Общая информация

Технические данные

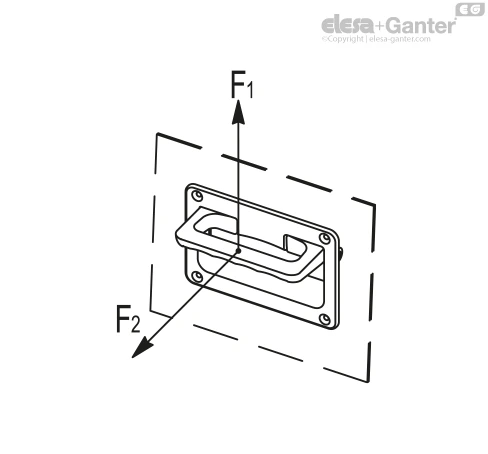

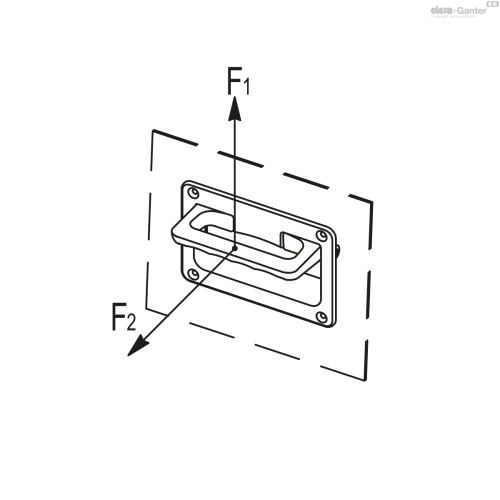

Значения подъёмного сопротивления (F1) и напряжения при растяжении (F2), приведённые в таблице, являются результатом постоянной деформации, созданной с помощью динамометрического оборудования при температуре окружающей среды и в условиях испытаний, показанных на рисунке.

MPR_ACC

Инструкции по использованию

Инструкции по монтажу

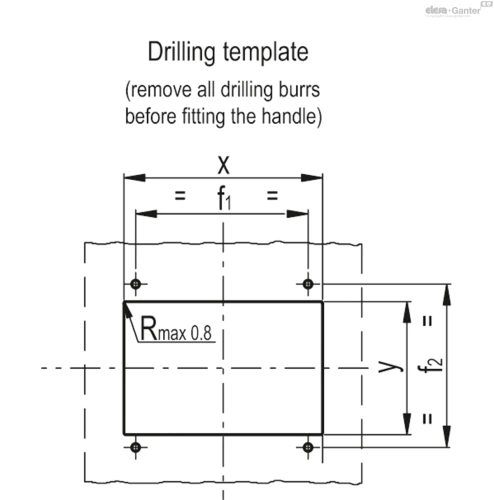

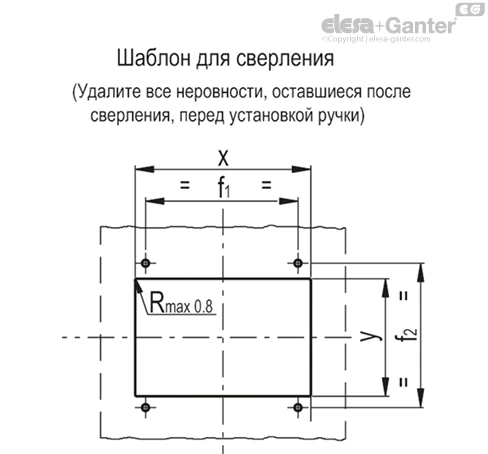

Просверлите корпус ручки в соответствии с размерами шаблона, указанными в таблице.

MPR_ACC_DIMA_RU
×yf1f2
MPR.141135+0.265+0,2118+/-0,179+/-0,1
MPR.167158-0.286-0,2141+/-0,198+/-0,1
