Серия GN 425.2
GN 425.2-ST
Складные ручки
Сталь/нержавеющая сталь, фиксируются в обоих конечных положениях
Сталь
Исполнения серии GN 425.2
Изображения

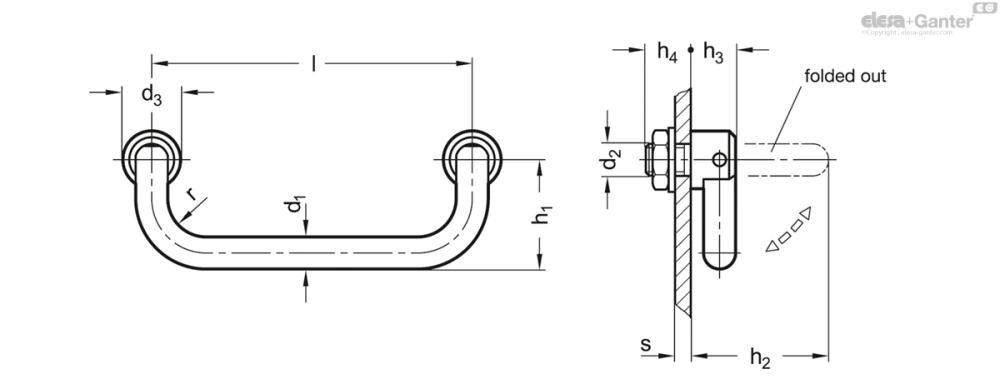

Схемы
GN 425.2-ST
Таблица моделей — Складные ручки
| Артикул | d1 |
|
d2 | d3 | h1 | h2 | h3 | h4 | r | s макс. |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 425.2-ST-10-100-CR | 10 | 100 | M 10 x 1 | 18 | 34 | 43 | 14 | 14 | 12 | 6 | 150 | |
| GN 425.2-ST-10-120-CR | 10 | 120 | M 10 x 1 | 18 | 34 | 43 | 14 | 14 | 12 | 6 | 163 | |
| GN 425.2-ST-10-180-CR | 10 | 180 | M 10 x 1 | 18 | 34 | 43 | 14 | 14 | 12 | 6 | 200 |
Характеристики
Ручка
- Сталь ST
- Хромирование CR
- Нержавеющая сталь AISI 303 NI
- Матовые, дробеструйной обработки GS
Шестигранные гайки ISO 8675
Нержавеющая сталь
Шайбы DIN 125
Нержавеющая сталь
Информация
Складные ручки GN 425.2 используется в местах, где ручка не должна выступать или может выступать незначительно.
В обоих положениях ручка удерживается пружинным фиксатором.
Техническая информация
Вопрос о продукции
Спросите о серии GN 425.2-ST — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
