Серия GN 3136
GN 3136-ST
Складные ручки
Сталь / нержавеющая сталь
Сталь
Исполнения серии GN 3136
Изображения
Схемы

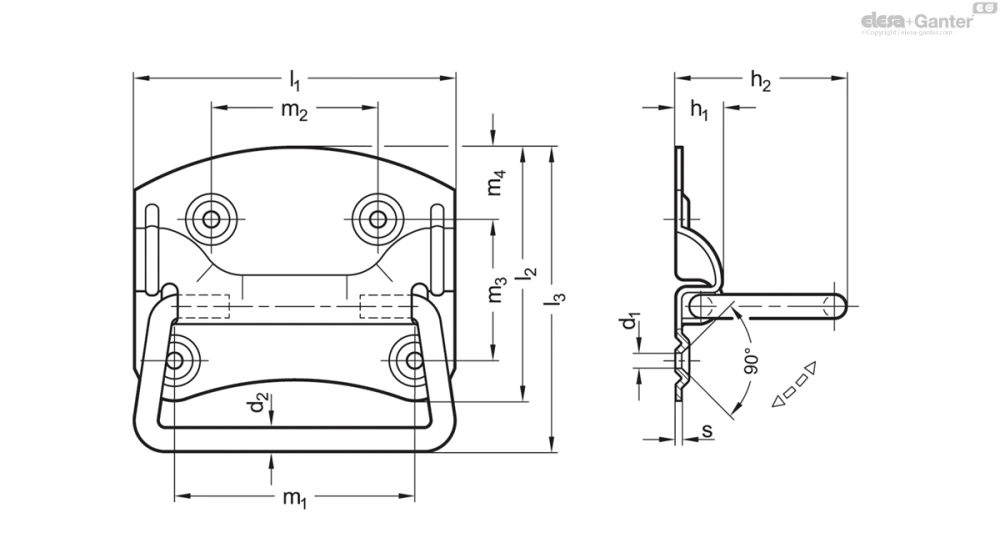

GN 3136-ST
Таблица моделей — Складные ручки
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 3136-85-70-A-ST | 85 | 70 | 5.5 | M 4 | 6.5 | 12 | 44 | 75 | 65 | 45 | 45 | 10 | 1.25 | 101 | |
| GN 3136-100-80-A-ST | 100 | 80 | 5.5 | M 4 / M 5 | 7.5 | 14 | 52 | 95 | 75 | 52 | 44 | 22.5 | 1.5 | 161 | |
| GN 3136-120-95-A-ST | 120 | 95 | 5.5 | M 5 | 7.5 | 15 | 54 | 103.5 | 96 | 70 | 55 | 20 | 1.5 | 200 | |
| GN 3136-135-110-A-ST | 135 | 110 | 6.4 | M 6 | 10 | 15 | 65 | 123 | 105 | 75 | 73 | 22 | 1.75 | 371 | |
| GN 3136-85-70-A-STSW | 85 | 70 | 5.5 | M 4 | 6.5 | 12 | 44 | 75 | 65 | 45 | 45 | 10 | 1.25 | 115 | |
| GN 3136-100-80-A-STSW | 100 | 80 | 5.5 | M 4 / M 5 | 7.5 | 14 | 52 | 95 | 75 | 52 | 44 | 22.5 | 1.5 | 182 | |
| GN 3136-120-95-A-STSW | 120 | 95 | 5.5 | M 5 | 7.5 | 15 | 54 | 103.5 | 96 | 70 | 55 | 20 | 1.5 | 231 | |
| GN 3136-135-110-A-STSW | 135 | 110 | 6.4 | M 6 | 10 | 15 | 65 | 123 | 105 | 75 | 73 | 22 | 1.75 | 409 |
Характеристики
Тип
- Тип A: с потайными отверстиями
Сталь
- Оцинкованная, воронёная пассивированная ST
- С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка STSW
Нержавеющая сталь AISI 304 NI
Гладкая поверхность
Информация
Складные ручки GN 3136 используются для вытягивая ящиков или подъёма коробок и контейнеров. В процессе использования поворотная ручка ударяется о корпус из листового металла под углом примерно 90°, а затем возвращается в исходное положение под силой собственного веса.
Ввиду простоты конструкции штампованные и гнутые детали могут иметь более высокие допуски. Таким образом, в процессе проектирования необходимо учитывать соответствующие меры компенсации.
Техническая информация
Вопрос о продукции
Спросите о серии GN 3136-ST — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
