Серия GN 425.8

GN 425.8-ST

Складные ручки с углублённым лотком

Планка ручки, сталь / нержавеющая сталь, лоток ручки, цинковое литьё под давлением

Сталь

Таблица (PDF)

Исполнения серии GN 425.8

GN 425.8-NI

Складные ручки с углублённым лотком

Планка ручки, сталь / нержавеющая сталь, лоток ручки, цинковое литьё под давлением

GN 425.8-ST

Складные ручки с углублённым лотком

Планка ручки, сталь / нержавеющая сталь, лоток ручки, цинковое литьё под давлением

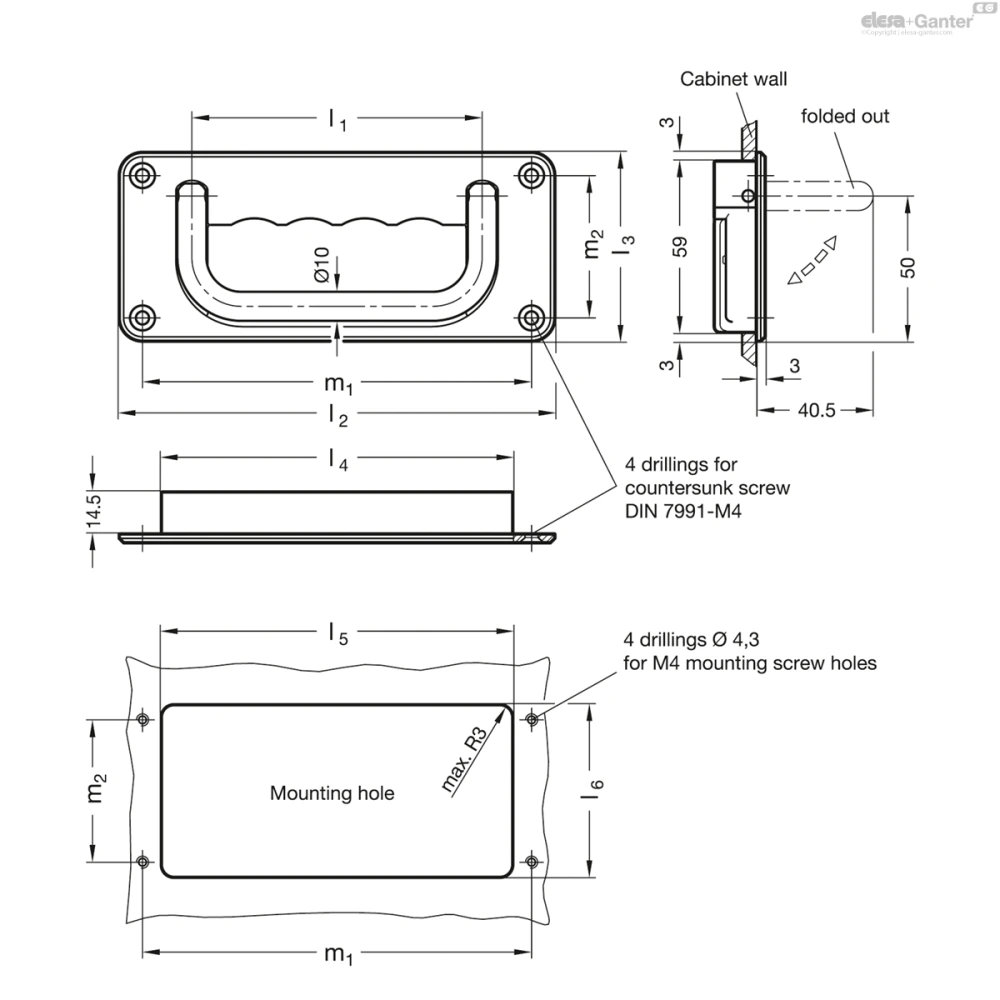

GN 425.8-ST

Таблица моделей — Складные ручки с углублённым лотком

Артикул	l₁	l₂	l₃	l₄	l₅	l₆	m₁	m₂	Вес (г)
GN 425.8-100-CR-SW-A	100	150	65	121	122	60	134	49	333
GN 425.8-100-CR-SR-A	100	150	65	121	122	60	134	49	333
GN 425.8-100-CR-SW-B	100	150	65	121	122	60	134	49	333
GN 425.8-100-CR-SR-B	100	150	65	121	122	60	134	49	333
GN 425.8-120-CR-SW-A	120	170	65	141	142	60	154	49	370
GN 425.8-120-CR-SR-A	120	170	65	141	142	60	154	49	370
GN 425.8-120-CR-SW-B	120	170	65	141	142	60	154	49	370
GN 425.8-120-CR-SR-B	120	170	65	141	142	60	154	49	370

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: с фиксацией ручки в разложенном или сложенном положении
Тип B: с пружинным возвратом ручки в сложенном положении

Планка ручки

Хромированная сталь CR

Нержавеющая сталь AISI 303 NI

Матовая отделка, дробеструйная обработка

Лоток ручки

Цинк, литьё под давлением

С пластиковым покрытием

Чёрный цвет, RAL 9005, текстурированная отделка SW

Серебристый цвет, RAL 9006, текстурированная отделка SR

Информация

Складные ручки с углублённым лотком GN 425.8 используются, если ручка может выступать максимум на 3 мм в сложенном состоянии.

В типе А складная ручка фиксируется в обоих конечных положениях с помощью пружинных упорных деталей.

В типе B складная ручка всегда возвращается под действием пружины в исходную позицию после отпускания, что предотвращает её выступание, которое может привести к неудобствам.
