Серия GN 3136
GN 3136-NI
Складные ручки
Сталь / нержавеющая сталь
Нержавеющая сталь
Исполнения серии GN 3136
Изображения

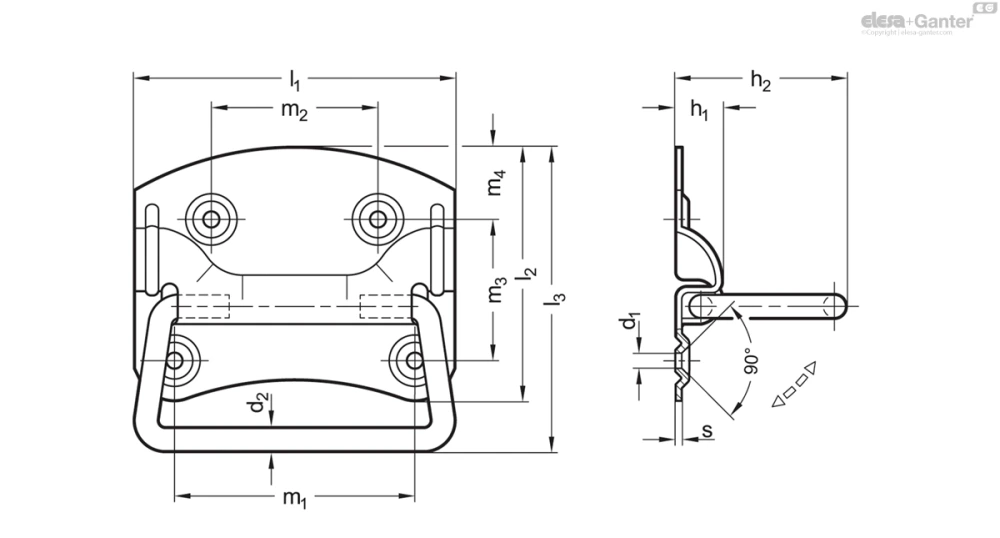

Схемы
GN 3136-NI
Таблица моделей — Складные ручки
| Артикул | l1 | l2 | d1 | d1For countersunk screwsDIN 7991DIN ISO 2009 | d2 | h1 | h2≈ | l3 | m1 | m2 | m3 | m4 | s | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 3136-100-80-A-NI | 100 | 80 | 5.5 | M 4 / M 5 | 7.5 | 14 | 52 | 95 | 75 | 52 | 44 | 22.5 | 1.5 | 160 |
Характеристики
Тип
- Тип A: с потайными отверстиями
Сталь
- Оцинкованная, воронёная пассивированная ST
- С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка STSW
Нержавеющая сталь AISI 304 NI
Гладкая поверхность
Информация
Складные ручки GN 3136 используются для вытягивая ящиков или подъёма коробок и контейнеров. В процессе использования поворотная ручка ударяется о корпус из листового металла под углом примерно 90°, а затем возвращается в исходное положение под силой собственного веса.
Ввиду простоты конструкции штампованные и гнутые детали могут иметь более высокие допуски. Таким образом, в процессе проектирования необходимо учитывать соответствующие меры компенсации.
Техническая информация
Вопрос о продукции
Спросите о серии GN 3136-NI — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
