Серия GN 425.5
GN 425.5-CR
Складные ручки
Сталь/нержавеющая сталь, фиксируются в обоих конечных положениях
Сталь, хромирование
Исполнения серии GN 425.5
Изображения
Схемы

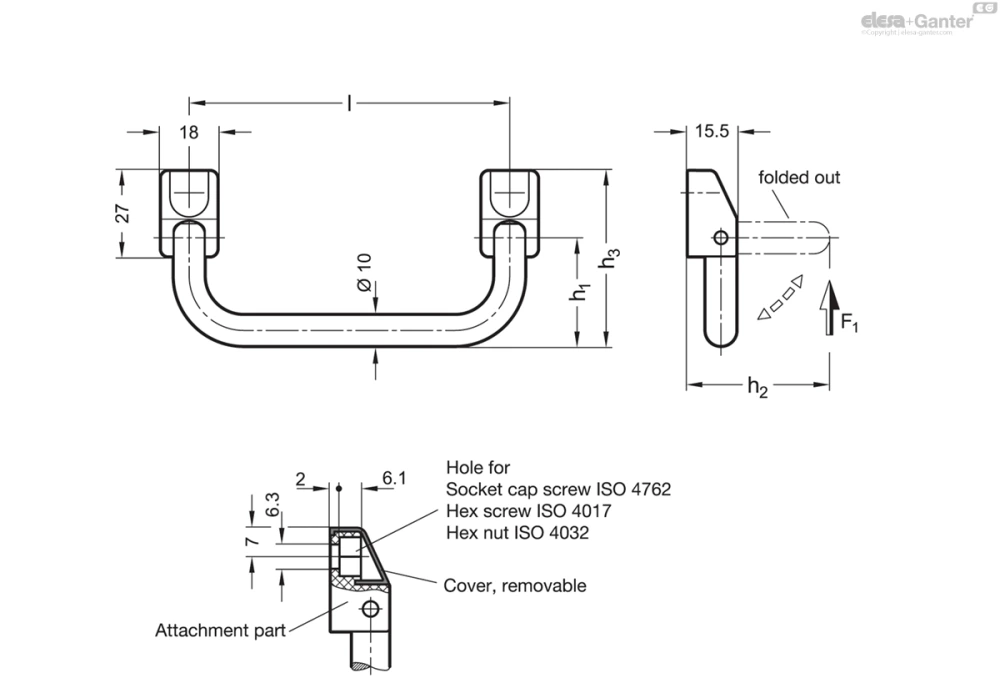

GN 425.5-CR
Таблица моделей — Складные ручки
| Артикул |
|
h1 | h2 | h3 | F1Static load in Nfolded out |
|
В корзину |
|---|---|---|---|---|---|---|---|
| GN 425.5-100-CR | 100 | 34 | 44.5 | 55 | 500 | 106 | |
| GN 425.5-120-CR | 120 | 34 | 44.5 | 55 | 500 | 118 | |
| GN 425.5-180-CR | 180 | 34 | 44.5 | 55 | 500 | 163 |
Характеристики
Ручка
- Сталь, хромирование CR
- Нержавеющая сталь AISI 303 NI
- Матовая отделка, дробеструйная обработка
Соединительная деталь
Пластик, полиамид (PA)
- Рабочая температура до 100 °C
- Чёрный цвет, матовая отделка
Заглушка
Пластик, полиамид (PA)
- Рабочая температура до 100 °C
- Чёрно-серый цвет, матовая отделка
Информация
Складные ручки GN 425.5 используется в местах, где ручка не должна выступать или может выступать незначительно.
Ручка блокируется в нерабочем положении пружинным (тарельчатая пружина) нажимным болтом.
Значение допустимой статической нагрузки, приведённое в таблице, является приблизительным, а его превышение может привести к постоянной деформации или появлении трещин в пластиковой соединительной части крепления. Складная ручка GN 425.2 может использоваться в качестве альтернативы.
Техническая информация
Вопрос о продукции
Спросите о серии GN 425.5-CR — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
