Серия MPR
MPR
Складные ручки с углублённым лотком
с возвратной пружиной, технополимер
Складные ручки с углублённым лотком
Изображения

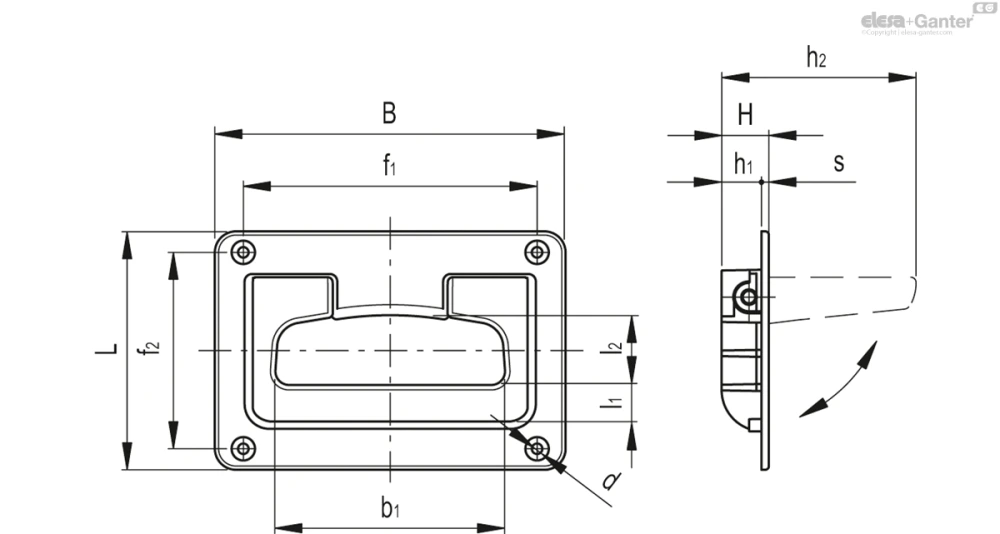

Схемы
MPR
Таблица моделей — Складные ручки с углублённым лотком
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
s |
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 43851 | MPR.141 | 141 | 118 | 79 | 96 | 19 | 16 | 63 | 90 | 16.5 | 29 | 3 | 4.2 | 1650 | 2400 | 146 | |
| 43851-C33 | MPR.141-C33 | 141 | 118 | 79 | 96 | 19 | 16 | 63 | 90 | 16.5 | 29 | 3 | 4.2 | 1650 | 2400 | 150 | |
| 43861 | MPR.167 | 167 | 141 | 98 | 116 | 21 | 18 | 78 | 105 | 17 | 43 | 3 | 5.2 | 2000 | 2700 | 226 | |
| 43861-C33 | MPR.167-C33 | 167 | 141 | 98 | 116 | 21 | 18 | 78 | 105 | 17 | 43 | 3 | 5.2 | 2000 | 2700 | 255 |
Основные характеристики
Материал
Армированный стекловолокном технополимер на основе полиамида (ПА), RAL 9005, черный или серый цвет, RAL 7040 (C33), матовая отделка.
Стандартное исполнение
Сквозные отверстия для винтов с потайной головкой M4 или М5 (не входят в комплект поставки).
Ротационная шпилька и возвратные пружины
Шпилька из нержавеющей стали AISI 303, пружины из нержавеющей стали AISI 302.
Общая информация
Технические данные

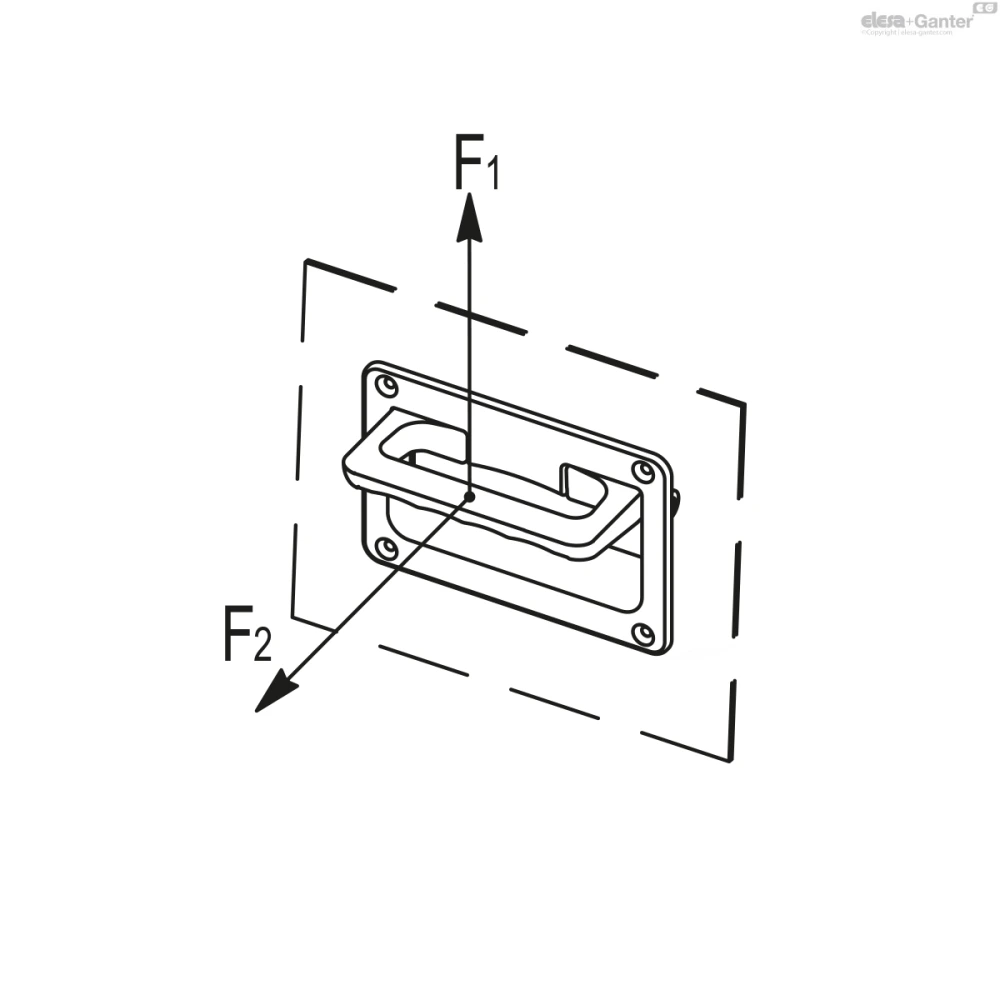

Значения подъёмного сопротивления (F1) и напряжения при растяжении (F2), приведённые в таблице, являются результатом постоянной деформации, созданной с помощью динамометрического оборудования при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
Инструкции по использованию
Инструкции по монтажу

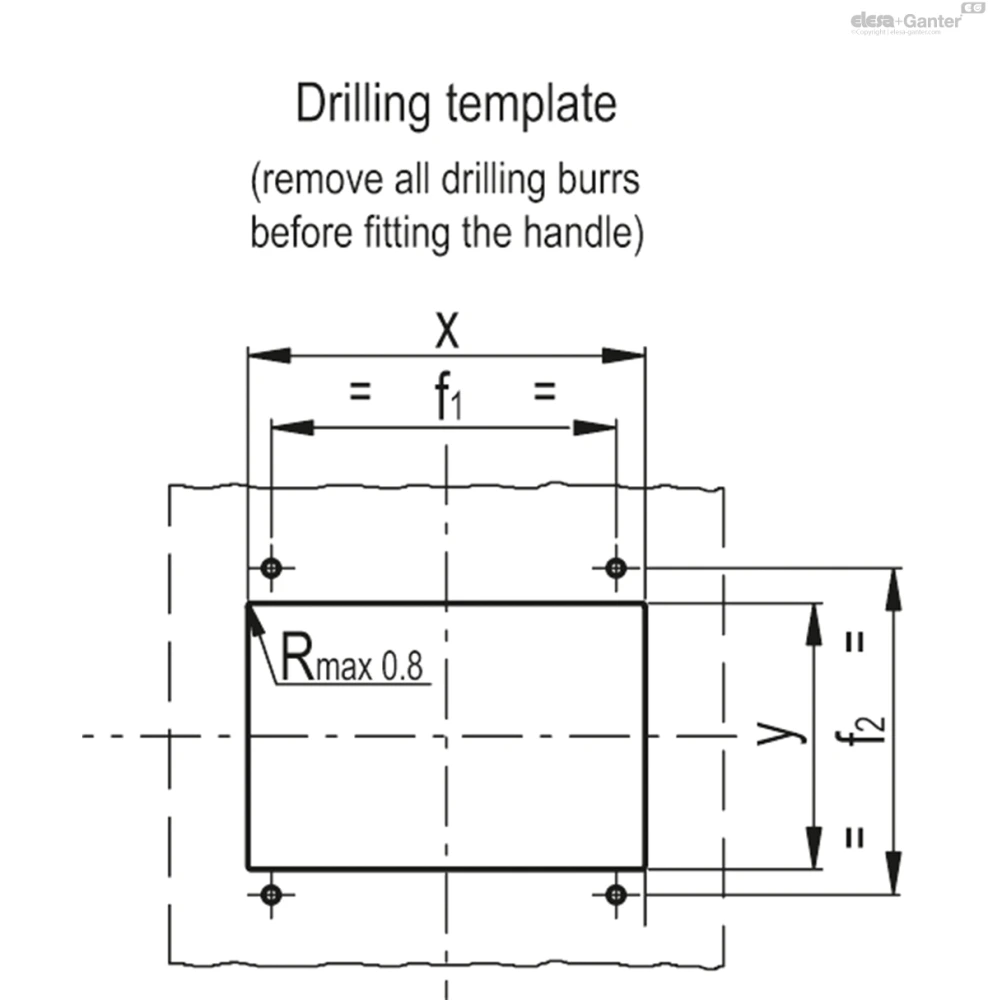

Просверлите корпус ручки в соответствии с размерами шаблона, указанными в таблице.
| × | y | f1 | f2 | |
| MPR.141 | 135+0.2 | 65+0,2 | 118+/-0,1 | 79+/-0,1 |
| MPR.167 | 158-0.2 | 86-0,2 | 141+/-0,1 | 98+/-0,1 |
