Серия GN 950.6

GN 950.6-F

Маховики

Нержавеющая сталь

с фиксированной ручкой

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 950.6

GN 950.6-A

GN 950.6-A

Маховики

Нержавеющая сталь
GN 950.6-F

GN 950.6-F

Маховики

Нержавеющая сталь

Изображения

GN 950.6-F — Маховики GN 950.6-F — Маховики

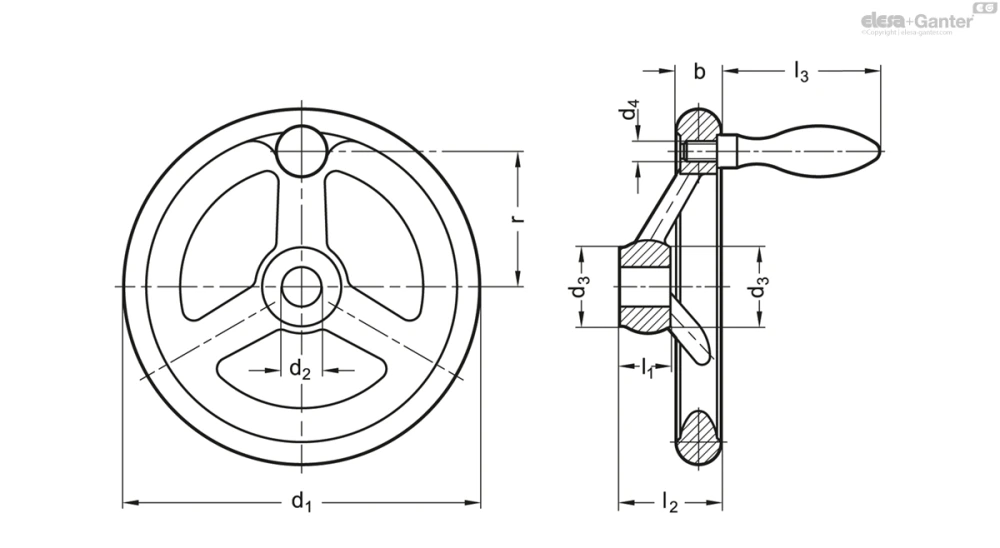

Схемы

Схема GN 950.6-F

GN 950.6-F

Таблица моделей — Маховики

Артикул
Количество спиц
В корзину
GN 950.6-100-B10-F 100 10 14.5 25.5 M 6 17 33 48.5 36 16 3 460
GN 950.6-100-K10-F 100 10 14.5 25.5 M 6 17 33 48.5 36 16 3 460
GN 950.6-125-B12-F 125 12 15.8 27 M 8 18 35.5 62 47 20 3 770
GN 950.6-125-K12-F 125 12 15.8 27 M 8 18 35.5 62 47 20 3 770
GN 950.6-140-B14-F 140 14 17 29 M 8 19 38.5 62 52 20 3 940
GN 950.6-140-K14-F 140 14 17 29 M 8 19 38.5 62 52 20 3 940
GN 950.6-160-B14-F 160 14 17.5 31 M 10 20 39.5 77 62 25 3 1320
GN 950.6-160-K14-F 160 14 17.5 31 M 10 20 39.5 77 62 25 3 1320
GN 950.6-200-B18-F 200 18 20 37 M 10 24 44.5 77 80 25 3 2060
GN 950.6-200-K18-F 200 18 20 37 M 10 24 44.5 77 80 25 3 2060
3D-модель Технические данные (PDF)

Характеристики

Коды отверстий

  • Вариант исполнения B: без шпоночного паза
  • Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9

Типы

  • Тип A: без ручки
  • Тип F: с фиксированной ручкой

Корпус маховика

Нержавеющая сталь AISI 316, прецизионное литьё

  • Механически обработанная втулка
  • Полированный и обточенный обод
  • Немеханическая матовая дробеструйная обработка

Фиксированная ручка DIN 39

Нержавеющая сталь AISI 316L

Информация

Размеры маховиков GN 950.6 из нержавеющей стали полностью соответсвуют размерам маховиков DIN 950.

Принадлежности

  • GN 184.5 Потайные шайбы (для осевой фиксации)

По запросу

  • другое отверстие - Ø
  • С квадратным отверстием

Техническая информация
